B. Cuadro suplementario de componentes

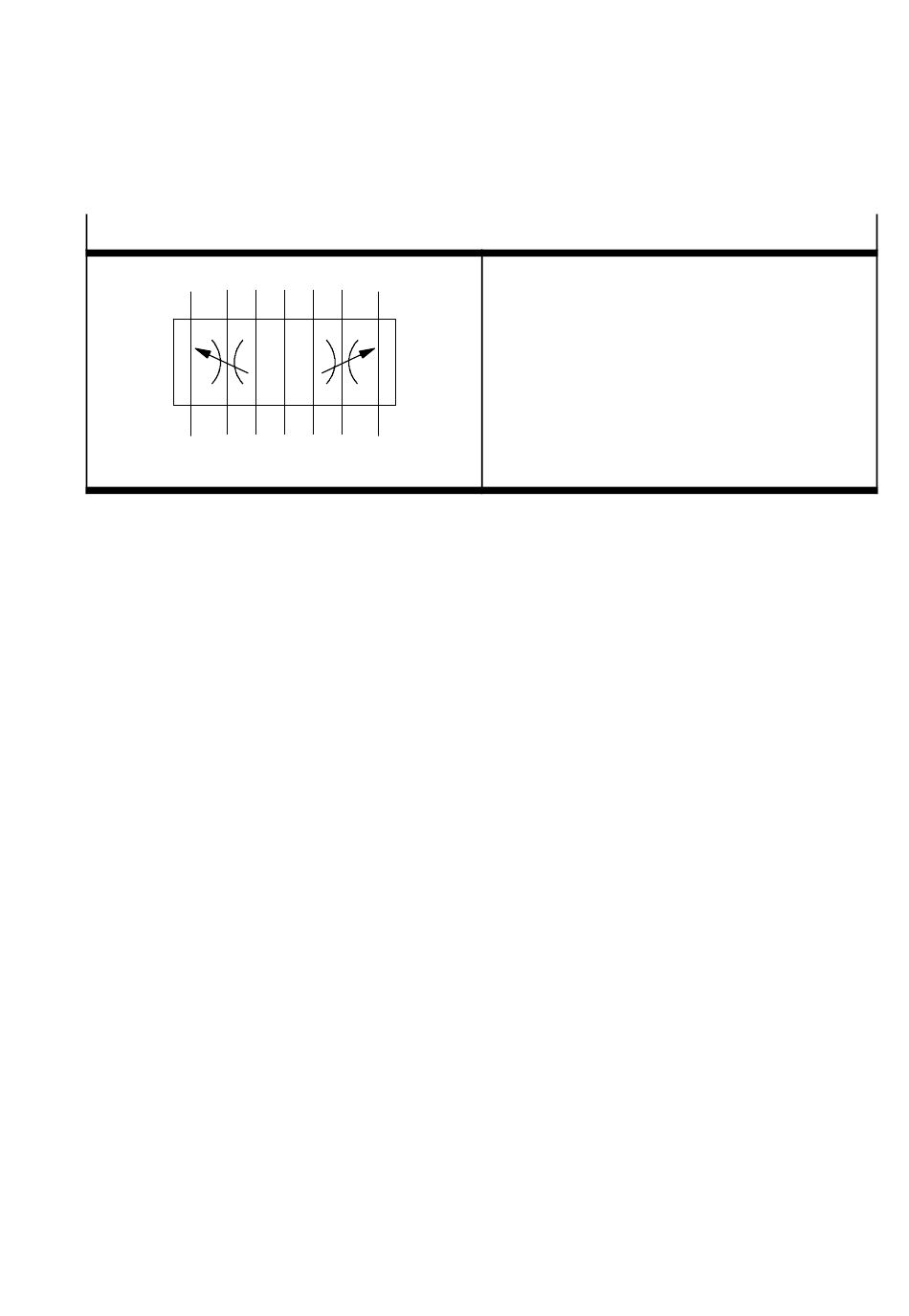

Placa de estrangulación
4
14
5
Tab. B/8: Placa de estrangulación
Festo P.BE-VTSA-44-ES es 1202g
2
1 12
3
Placa de estrangulación,
Tipo VABF-S4-...F1B1-C
Código ident.: R
Funcionamiento:
– Restringe el aire de escape detrás de la vál-
vula en los canales (3) y (5).
Nota:
En las terminales de válvulas con funcionamiento
reversible, la alimentación de aire en los canales
(3) y (5) es restringida antes de la válvula.
