Control de posicionamiento POSICON – Instrucciones adicionales para la serie SK 200E y SK 250E-FDS
3 Conexión eléctrica
ADVERTENCIA
El contacto con las piezas conductoras puede provocar una descarga eléctrica que podría causar lesiones
graves o incluso podría llegar a ser mortal.
•
Antes de comenzar los trabajos de instalación, desconecte el circuito eléctrico.
•
Trabaje únicamente con los equipos desconectados de la tensión eléctrica.
ADVERTENCIA
Después de desconectarlo de la red, el variador de frecuencia sigue estando bajo una tensión peligrosa durante
5 minutos.
•
No inicie los trabajos hasta pasados por lo menos 5 minutos desde la desconexión de la red (desconectar).
La regulación de la posición del variador de frecuencia solo puede utilizarse si el variador obtiene una
confirmación sin retardo de la posición real actual del accionamiento.
Para determinar la posición real suele utilizarse un encoder.
3.1 Conexión al equipo SK 200E ... SK 235E
Para llegar a las conexiones eléctricas, el SK 2xxE debe separarse del adaptador SK TI4-...
( apartado ).
Una placa de bornes está prevista para las conexiones de potencia y la otra para las de control.
Las conexiones PE (equipo-tierra) se encuentran dentro de la carcasa de fundición del adaptador, en
la base. El tamaño 4 dispone de un contacto para tal fin en el bloque de bornes de potencia.
Según el modelo del equipo, la asignación de la placa de bornes es diferente. La asignación correcta
debe consultarse en la rotulación del correspondiente borne o en el esquema de bornes impreso que
encontrará en el interior del equipo.

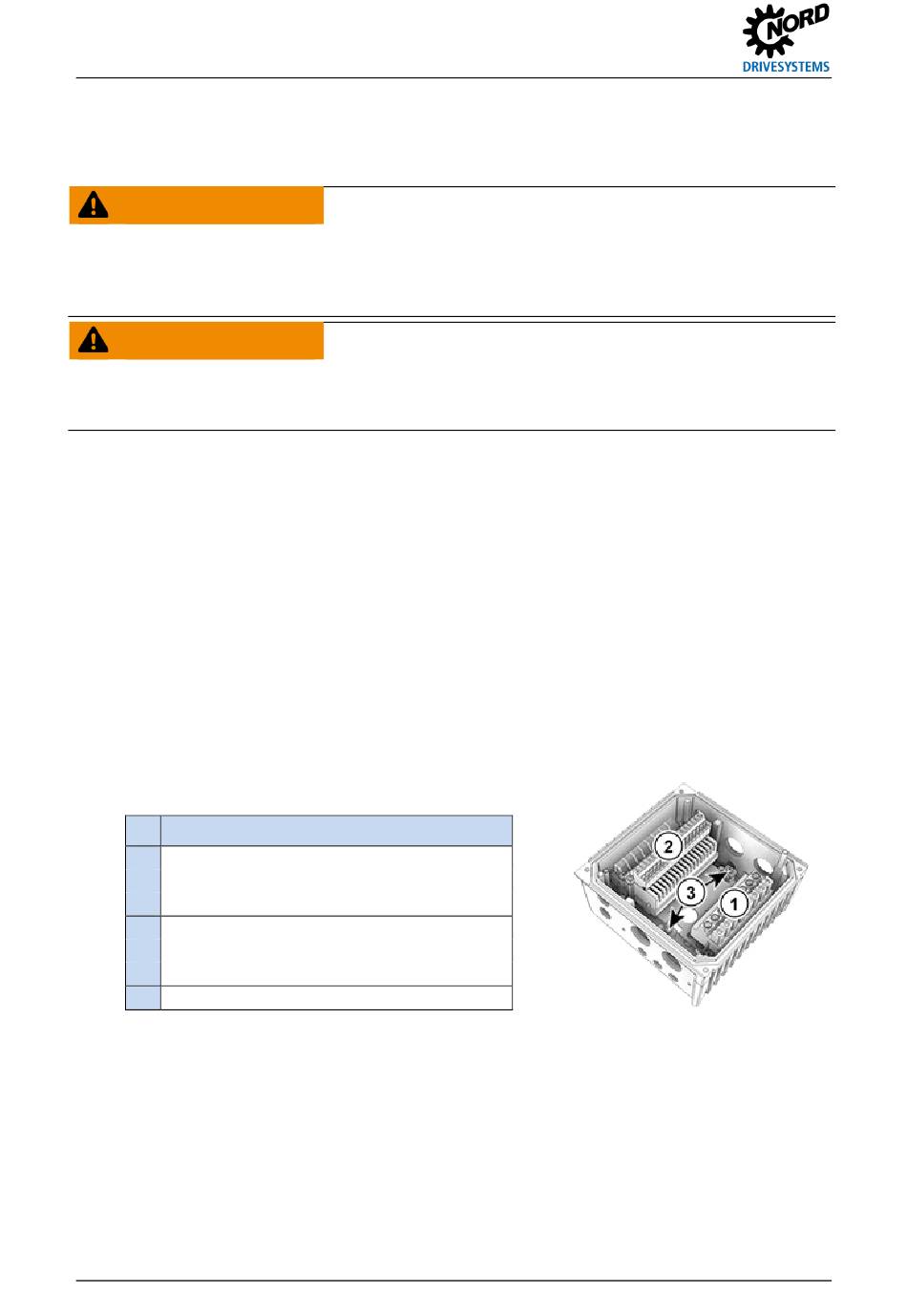

Bornes de conexión para
(1) Cable de red
Cable del motor
conductores resistencia de frenado
(2) cable de control
freno electromecánico
termistor (TF) del motor
(3) PE
12
Descarga eléctrica
Descarga eléctrica
BU 0210 es-1620
