Medida De La Corriente De Inducido - Siemens SIMOREG DC-MASTER 6RA70 Instrucciones De Servicio

05.2007
6.5

Medida de la corriente de inducido

6.5.1 Generalidades

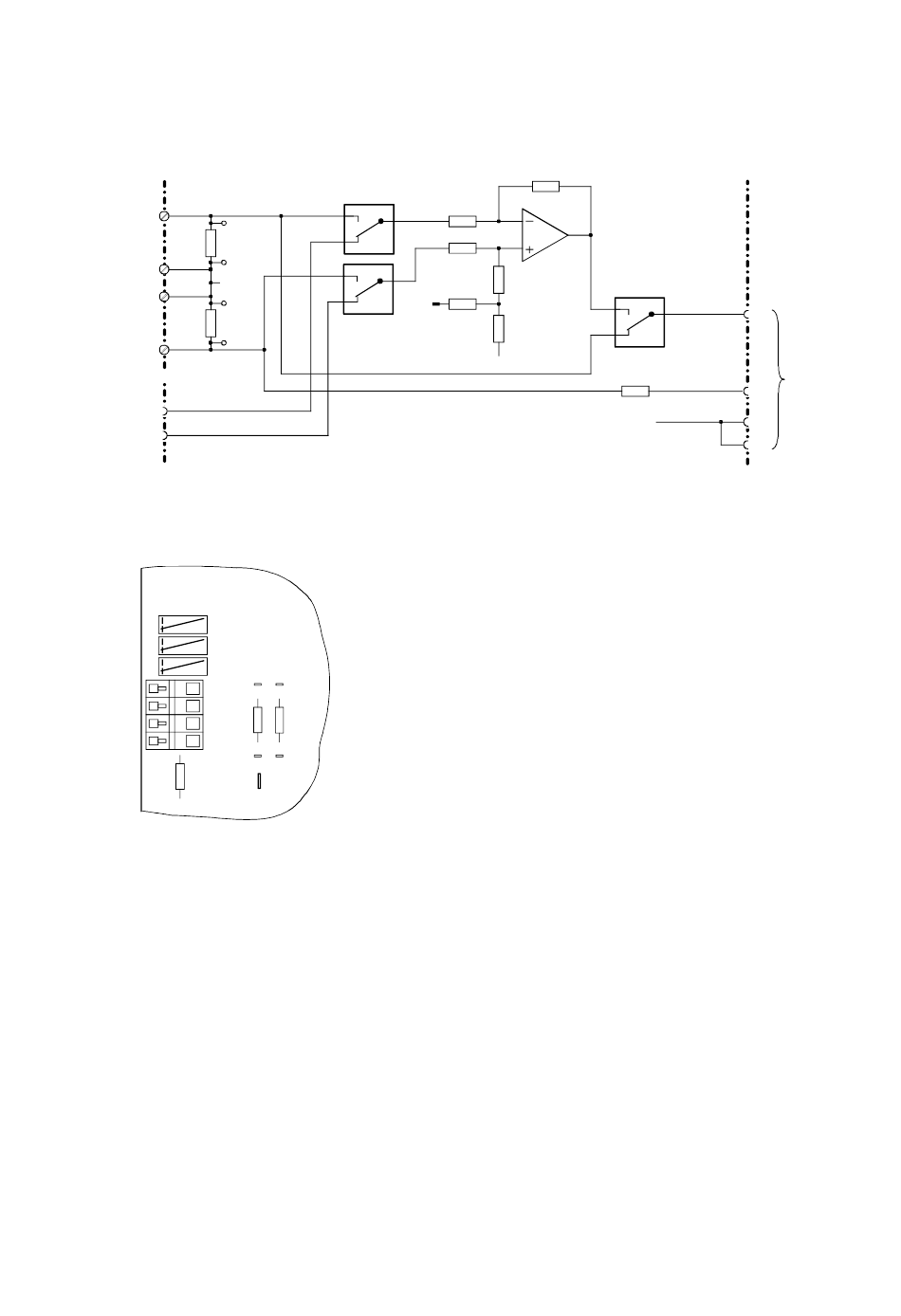

Circuito de medida en la tarjeta Powerinterface C98043-A7041/A7042:
Power Interface
X3
4
R75
carga
10Ω
3
M
2
R76
carga
10Ω
1
I_IST
23
M_I_IST
24
X21A
Fig. 6.5.1
Requisitos mecánicos en la tarjeta Powerinterface C98043-A7041/A7042:
Power Interface
1
3 S3
2
1
3 S2
2
1
3 S1
2
4
3
R75
2
1
X3
R125
Fig. 6.5.2
Dimensionamiento de los transformadores de corriente, resistencias de carga
El circuito convertidor D/A situado en la tarjeta CUD1 puede procesar tensiones de hasta ±2,5V
(valor de cresta). Por ello, al dimensionar los transformadores de corriente y la resistencias de
carga es necesario atender a que la tensión en X101-51 (BUERDE_1) ó X101-53 (BUERDE_2) (v.
Fig. 6.5.1) no sobrepase nunca este valor incluso con la sobrecorriente máxima prevista en la
etapa de potencia. De fábrica, el circuito de medida de corriente del CM está dimensionado de
forma que a la corriente asignada del equipo resulte una señal de valor real de corriente de 1 V.
Para adaptar la tensión de entrada a circuitos de medida con diferente normalización o escalado
es posible auxiliarse también del amplificador diferencial dibujado en la Fig. 6.5.1 y que tiene una
ganancia de 0,1.
Se recomienda dimensionar los transformadores de corriente y las resistencias de carga de forma
que para la corriente continua asignada del inducido resulte una tensión media en carga máxima
de 1 V.
Si se utiliza una resistencia de carga externa, entonces los cables de ésta al borne X3 deberán
retorcerse y ser lo más cortos posibles. Para evitar errores de medida, la resistencia de carga
externa deberá estar contactada en 4 puntos (toma de potencial) y tener una inductancia lo menor
posible.
SIEMENS AG 6RX1700-0BD78
SIMOREG DC-MASTER Control Module
1
3
S1
2
1
3
S2
XN1
2
Offset
R76
XN1
Instrucciones de servicio
10k
100k
100k
9,1k
amplificador
diferencial
81k
910Ω
M
Nota:
Para establecer un contacto seguro es necesario sol-
dar en el gancho los elementos de los interruptores
S1 , S2 y S3
X101
BUERDE_1
1
3
51
S3
2
R125
0Ω
BUERDE_2
53
M_BUERDE
54
M
56
Conexión
convertidor D/A
CUD1
6-31
