Instruções de instalação
Suporte de parede
Selecionar o local de instalação
Choque elétrico, incêndio
PERIGO
A utilização inadequada do carregador ou o não
cumprimento das instruções de segurança pode
causar curto-circuitos, choques elétricos, explosões,
incêndio ou queimaduras.
e Não instale o suporte de parede em ambientes
potencialmente explosivos.
e Para reduzir o risco de explosão –
particularmente em garagens – certifique-se de
que a unidade de comando está localizada pelo
menos 50 cm acima do chão durante
o carregamento.
e Respeite os regulamentos de instalação elétrica
aplicáveis localmente, as medidas de proteção de
incêndio, os regulamentos de prevenção de
acidentes e as vias de evacuação.
O suporte de parede está desenhado para instalação
no interior e no exterior.
Os seguintes critérios devem ser considerados
quando seleciona um local de instalação adequado:
– Instale a tomada elétrica e o suporte de parede
preferencialmente numa área coberta, protegida
contra a luz direta do sol e chuva
(por exemplo, numa garagem).
– Não molhe o suporte de parede diretamente com
água (por exemplo, equipamento de lavagem de
alta pressão ou mangueiras de jardim).
– Não instale o suporte de parede debaixo de
objetos suspensos.
– Não instale o suporte de parede em estábulos,
instalações de gado ou locais onde exista
amoníaco. Não opere o carregador nestes locais.
– Instale o suporte de parede numa superfície lisa.
– Para assegurar a fixação segura, verifique
a condição da parede antes de instalar.
– Instale o suporte de parede de modo a que não
fique perto de caminhos e que os cabos de
carregamento não cruzem esses caminhos.
– Instale o suporte de parede de modo a que a
distância entre a ficha e a tomada não exceda o
comprimento do cabo de alimentação disponível.
– Instale o fixador do conector o mais próximo
possível da posição preferida do estacionamento
do veículo. Tenha em conta a orientação do
veículo.
– A distância da tomada elétrica ao chão e ao teto
deverá ser selecionada em conformidade com os
regulamentos e normas padrão, para assegurar
uma utilização confortável.
– A instalação de um dispositivo de corrente
residual na ligação é recomendada.
f Consulte o capítulo "Instruções de segurança" na
página 136.
Ferramentas necessárias
– Nível de bolha
– Berbequim ou martelo perfurador
– Chave de parafusos
Instruções de instalação
Instalação do suporte de parede

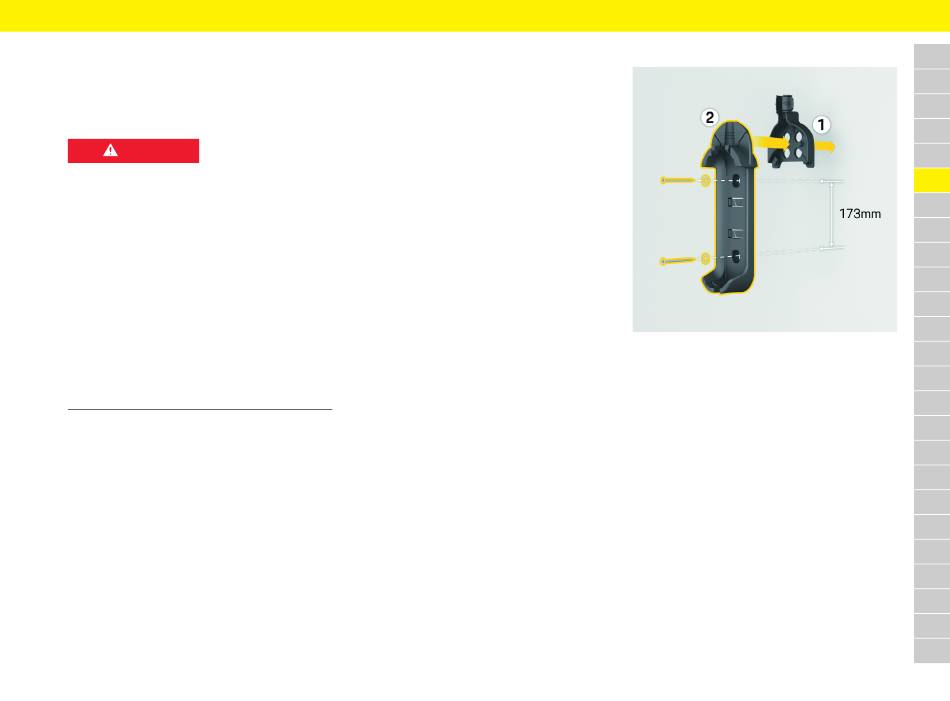

Fig. 13: Dimensões de perfuração
1. Marque os orifícios de perfuração na parede.
2. Fure os orifícios de montagem e introduza as
buchas.
3. Pressione o suporte de parede 2 a partir da frente
para o guia do cabo 1.
4. Aparafuse o suporte de parede na parede.
