Maitinimo laido atjungimas
DE
EN
FR
IT
ES
PT
NL
SV
FI
DA
NO
EL

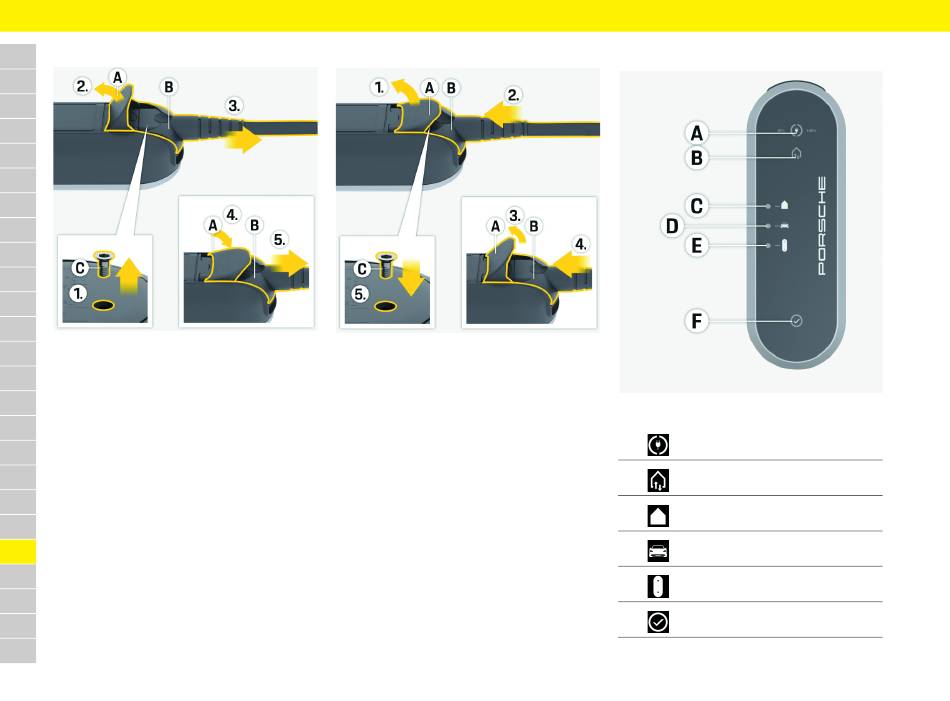

Pav. 7: Laidų atjungimas
CZ
b Aukštosios įtampos akumuliatoriaus įkrovimas
HU
baigtas ir automobilio laidas ištrauktas iš
automobilio įkrovimo jungties.
b Kištukas yra atjungtas nuo elektros lizdo.
PL
HR
1. Tinkamu įrankiu nuimkite varžtą C.
2. Visiškai atidarykite dangtelį A.
SR
3. Traukite kištuką B, kol pajusite pasipriešinimą.
SK
4. Priverkite dangtelį A iki maždaug 15 laipsnių
(dangtelį galima atremti ant kištuko B).
SL
5. Visiškai ištraukite kištuką B.
ET
LT
LV
RO
BG
MK
526
Maitinimo laido pritvirtinimas
Pav. 8: Laidų ir kištukų pritvirtinimas
1. Praverkite dangtelį A maždaug 15 laipsnių
(tik tiek, kiek reikia kištukui B įkišti į valdymo
bloką).
2. Kiškite kištuką B į valdymo bloką, kol pajusite
pasipriešinimą.
3. Visiškai atidarykite dangtelį A.
4. Iki galo įkiškite kištuką B.
5. Visiškai uždarykite dangtelį A ir prisukite varžtu C.
Valdymo blokas
Pav. 9: Valdymo blokas
Į mygtukas su 50 % ir 100 %
KROVIMO BŪSENOS
A
indikatoriais
E indikatorius
NERGIJOS VALDIKLIO
B
V indikatorius
IETINĖS JUNGTIES
C
A indikatorius
UTOMOBILIO
D
Į indikatorius
KROVIKLIO
E
D
AUGIAFUNKCIS MYGTUKAS
F
