Kabel za napajanje A iskopčava se i ukopčava na vrhu
upravljačke jedinice.
Iskopčavanje kabela za napajanje

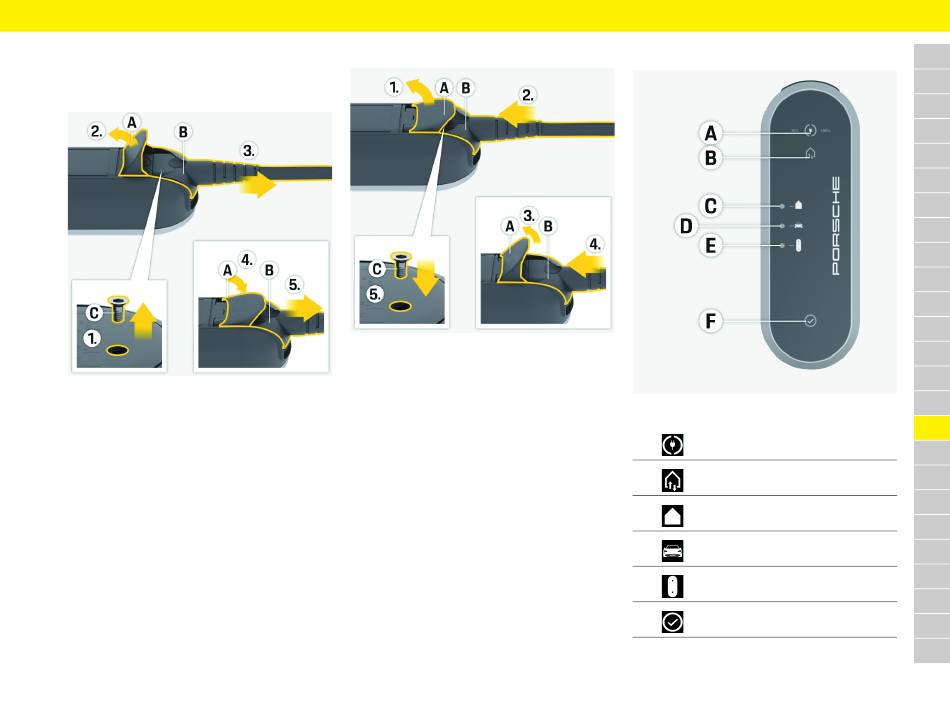

Slika br. 7: Iskopčavanje kabela
b Punjenje visokonaponskog akumulatora je
završilo i kabel vozila uklonjen je s priključka
za punjenje vozila.
b Utikač je iskopčan iz strujne utičnice.
1. Odgovarajućim alatom skinite vijak C.
2. Potpuno otvorite poklopac A.
3. Izvlačite utikač B dok ne osjetite otpor.
4. Zatvorite poklopac A pod kutom od otprilike
15 stupnjeva (poklopac se može osloniti na
priključak B).
5. Izvucite utikač B do kraja.
Učvršćivanje kabela za napajanje
Slika br. 8: Učvršćivanje kabela i utikača
1. Otvorite poklopac A pod kutom od otprilike
15 stupnjeva (samo dokle priključak B može stati
u upravljačku jedinicu).
2. Umećite utikač B u upravljačku jedinicu dok ne
osjetite otpor.
3. Potpuno otvorite poklopac A.
4. Gurnite utikač B do kraja.
5. Potpuno zatvorite poklopac A i zategnite
ga pomoću vijka C.
Priručnik za rukovanje
Upravljačka jedinica
Slika br. 9: Upravljačka jedinica
Gumb s kontrolnim
STATUSA PUNJENJA
A
svjetlima 50 % i 100 %.
Kontrolno svjetlo
UPRAVITELJA ENERGIJE
B
Kontrolno svjetlo
KUĆANSKOG PRIKLJUČKA
C
Kontrolno svjetlo
VOZILA
D
Kontrolno svjetlo
PUNJAČA
E
V
IŠEFUNKCIJSKI GUMB
F
