Wariant 1: tryb samodzielny
W trybie samodzielnym nie jest wymagane
połączenie sieciowe. W tym wariancie nie jest
wykorzystywana możliwość wygodnej obsługi
i konfiguracji ładowarki przez aplikację internetową.
Zamiast tego ładowarka jest obsługiwana
bezpośrednio za pomocą przycisków na urządzeniu.
Do ograniczania prądu ładowania dostępne są
50 100%
ustawienia lub .

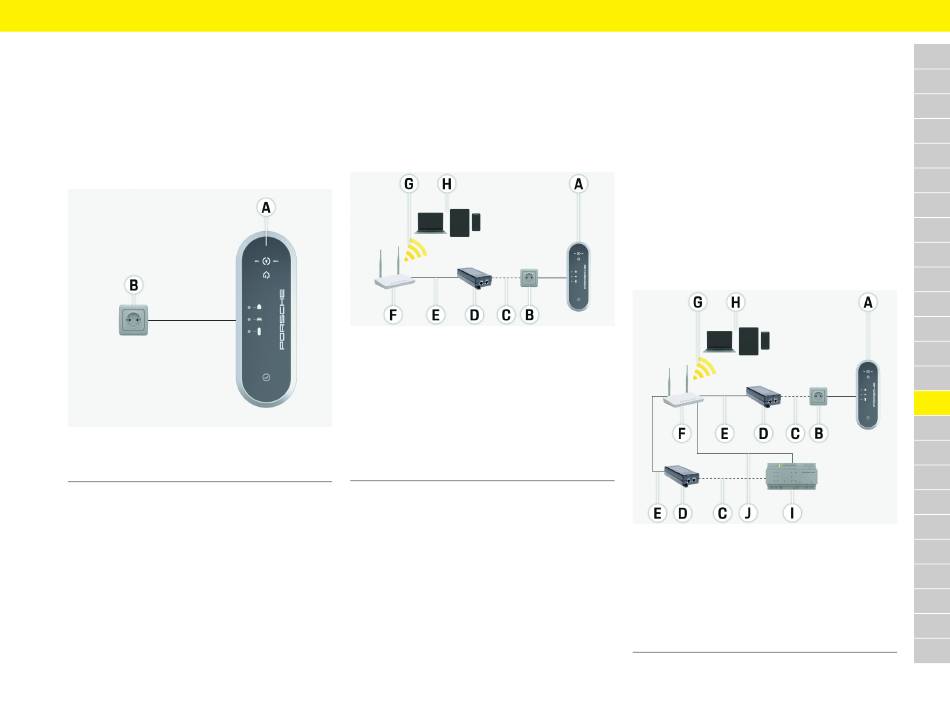

Rys. 1: Tryb samodzielny (przykład zastosowania)
A Porsche Mobile Charger Plus
B Gniazdo wtyczkowe
Wariant 2: Obsługa za pośrednictwem
aplikacji internetowej ładowarki
Aplikacja internetowa zapisana w ładowarce
umożliwia wygodną obsługę przez przeglądarkę
internetową urządzenia mobilnego (komputer, tablet,
smartfon).
Do nawiązania połączenia potrzebna jest sieć
domowa, w której musi znajdować się ładowarka
i urządzenie końcowe. Połączenie sieciowe można
nawiązać bezpośrednio przez PLC (Powerline
Communication). Urządzenie końcowe i ładowarka są
połączone za pomocą adaptera PLC i routera.
Urządzenie końcowe może za pośrednictwem routera
uzyskać dostęp do aplikacji internetowej ładowarki.
Jednak nadal można obsługiwać ładowarkę za
pomocą klawiatury na urządzeniu. Do ograniczania
prądu ładowania dostępne są ustawienia
100%
.
Rys. 2: Obsługa przez aplikację internetową ładowarki
(bez menadżera energii) (przykład zastosowania)
A Porsche Mobile Charger Plus
B Gniazdo wtyczkowe
C Połączenie sieciowe przez przewód elektryczny (PLC)
D Adapter PLC
E Połączenie sieciowe przez Ethernet
F Router
G WiFi
H Mobilne urządzenie końcowe
Wariant 3: Zastosowanie pośrednictwem
aplikacji internetowej menadżera energii
(sieci PLC)
Jeśli używany jest menadżer energii, ograniczanie
prądu ładowania odbywa się przez menadżera energii.
Do nawiązania połączenia menadżer ładowania,
ładowarka i urządzenie końcowe muszą znajdować
się w tej samej sieci domowej.
W tej konfiguracji ładowarka i menadżer energii łączą
się przez PLC (Powerline Communication)
z routerem, menadżer energii bezpośrednio przez
Ethernet lub WLAN. Za pomocą urządzenia
końcowego można za pośrednictwem routera
uzyskać dostęp do aplikacji internetowej menadżera
energii i ładowarki.
Obsługa za pomocą przycisków na urządzeniu lub za
50
lub pośrednictwem aplikacji internetowej ładowarki jest
nadal możliwa. Jednak powoduje to zastąpienie
ustawień menadżera energii dotyczących
ograniczenia prądu ładowania.
f Należy zapoznać się z informacjami w rozdziale
„Dodawanie menadżera energii" na stronie 377.
f Należy zapoznać się z informacjami w rozdziale
„Nawiązywanie połączenia z ładowarką" na
stronie 377.
Rys. 3: Połączenie ładowarki i menadżera energii przez router
(przykład zastosowania)
A Porsche Mobile Charger Plus
B Gniazdo wtyczkowe
C Połączenie sieciowe przez przewód elektryczny (PLC)
D Adapter PLC
E Połączenie sieciowe przez Ethernet
F Router
