MANUAL DE SERVICIO DE LA NBT30H-2
Ajuste del potenciómetro de giro
El potenciómetro de giro está ubicado dentro de la torreta y
es usado por el RCL para determinar la posición de giro;
limita el ángulo de giro a 410°-205° a la izquierda y 205° a la
derecha. Es necesario que el potenciómetro de giro esté
orientado a 0° (± 5°) antes de calibrar los parámetros de giro
en el RCL.
National Crane

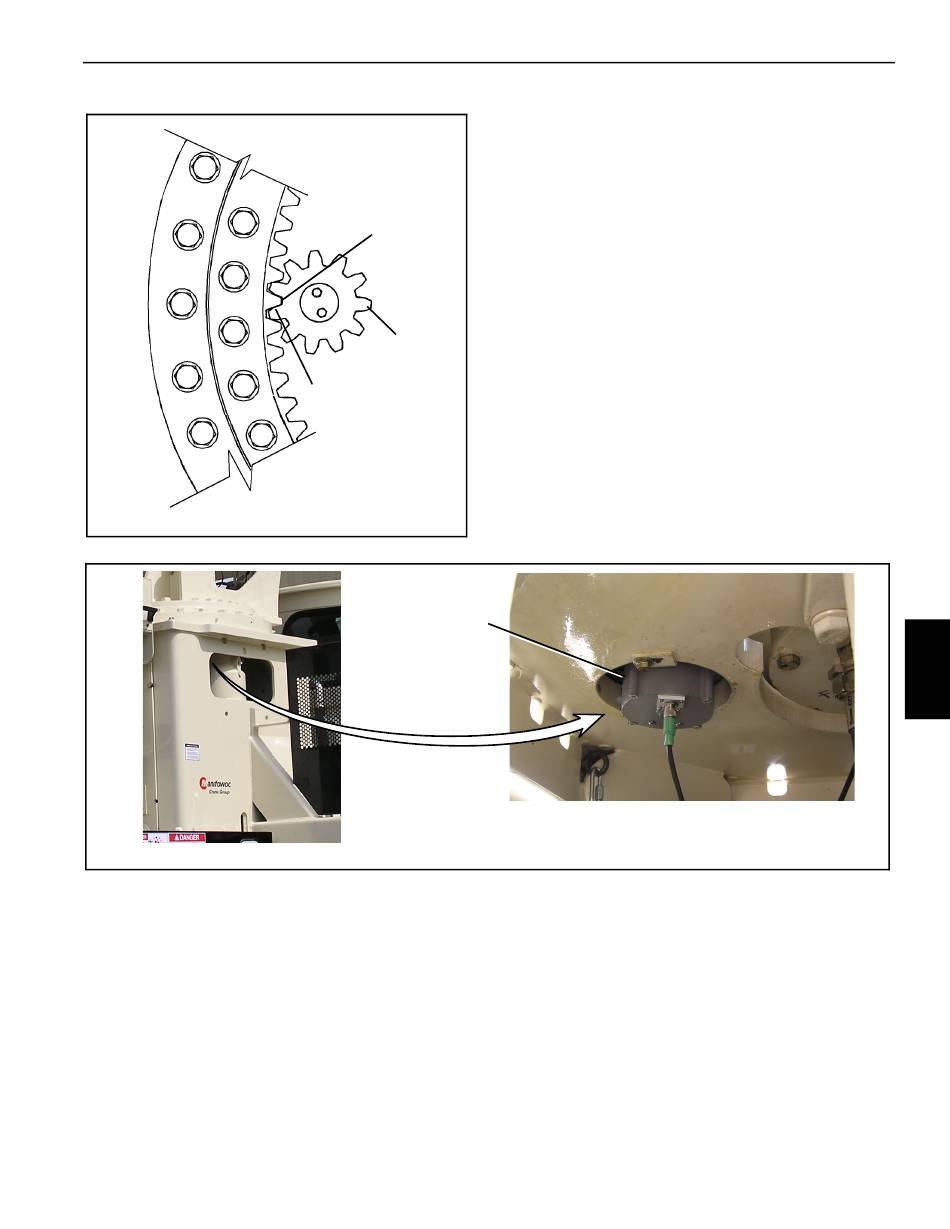

Diente de
excentricidad
máxima
Piñón
Suplemento de 0.279 a
0.406 mm (0.011 a
0.016 pulg)
FIGURA 6-10
Potenciómetro
de giro
Published 03-20-2019 Control # 613-06
NOTA: Si se va a instalar un cojinete nuevo, será necesa-
rio instalar también un piñón nuevo.
6. Instale el piñón del mando de giro de modo que su punto
alto (excentricidad máxima) quede alineado con el
punto alto del cojinete de la torreta. Revise el juego
entre dientes con un suplemento de 0.279 a 0.406 mm
(0.011 a 0.016 pulg) de grosor (Figura 6-10). Si es nece-
sario mover el piñón para obtener el juego entre dientes
apropiado, consulte a su distribuidor local.
7. Instale la pluma y el cilindro de elevación siguiendo los
procedimientos dados en Mantenimiento de la pluma,
página 4-1.
8. Vuelva a conectar las baterías.
9. Verifique que la orientación del potenciómetro de giro
sea la correcta, según lo abajo descrito.
GIRO
6
FIGURA 6-11
6-13
