Grupo 4: Input Function Parameters
04.00 Tensión de polarización del potenciómetro del teclado numérico
Configuraciones
Polaridad de la tensión de polarización del
04.01
potenciómetro del teclado numérico
Configuraciones
04.02 Ganancia del potenciómetro del teclado numérico
Configuraciones
Tensión de polarización negativa del potenciómetro del teclado numérico,
04.03
activado/desactivado el movimiento hacia atrás
Configuraciones

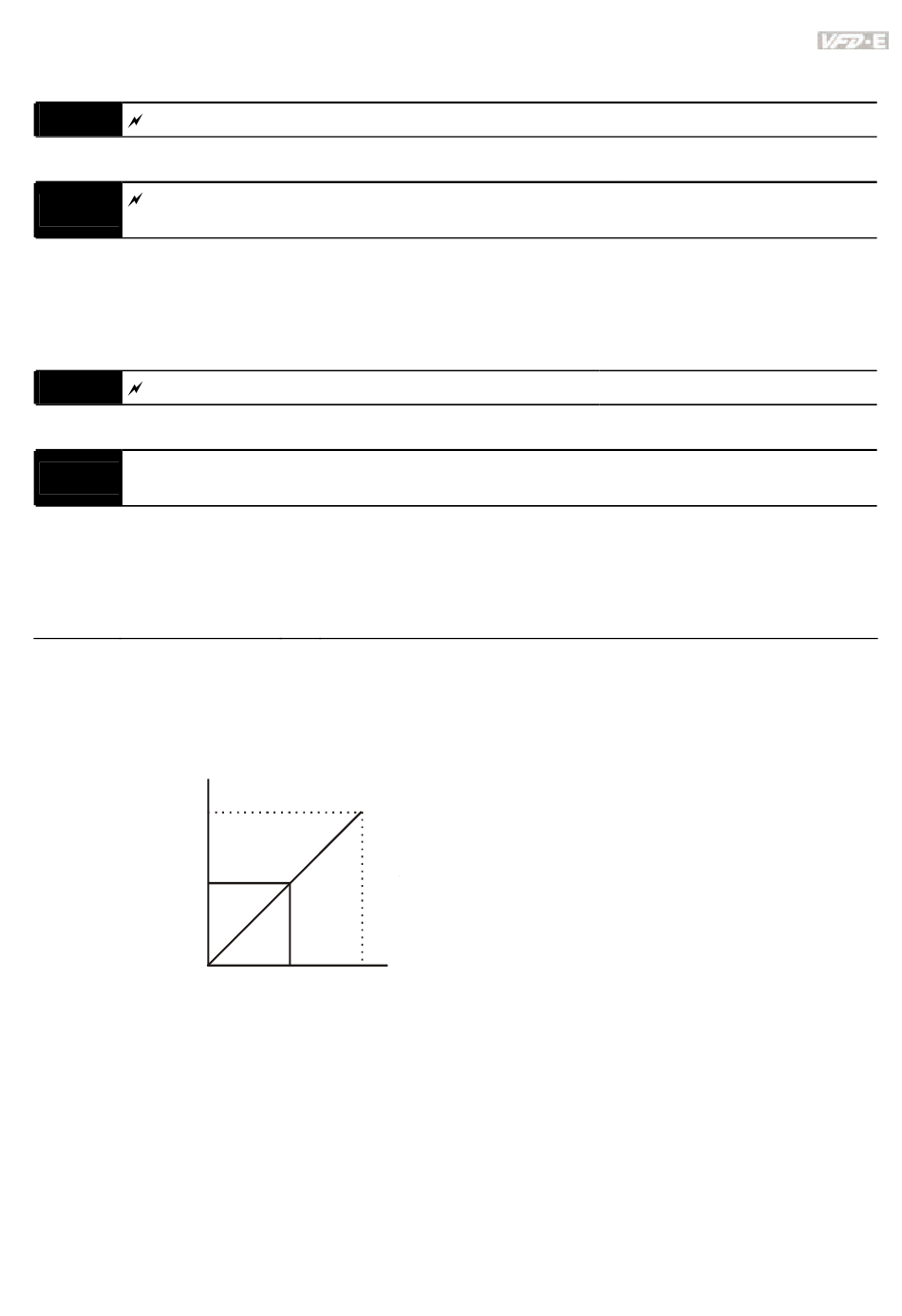

Ejemplo 1: Aplicacion Comun
Esta es la configuración más usada. El usuario sólo necesita establecer Pr.02.00 a 04. El mando de
la frecuencia viene del potenciómetro del teclado numérico.
60Hz
30Hz
0Hz
0V
Ejemplo 2: El empleo de la tensión de polarización
Este ejemplo muestra la influencia de los cambios de la tensión de polarización. Si la entrada es
igual a OV, la frecuencia de salida es de 10 Hz. En el punto medio un potenciómetro se obtendrán 40
Hz. Una vez que se alcance la frecuencia de salida máxima, cualquier otro incremento del
potenciómetro o de la señal no provocará un aumento de la frecuencia de salida. (Para utilizar la
gama completa del potenciómetro, por favor consultar el Ejemplo 3.) El valor de la tensión/corriente
de entrada externa de 0-8.33V se corresponde con la frecuencia de configuración de 10-60Hz.
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
0.0 a 100.0%
0 Tensión de polarización positiva
1 Tensión de polarización negativa
0.1 a 200.0%
0 No hay mando de la tensión de polarización negativa
1 Tensión de polarización negativa REV Motion Enabled
Pr.01.00=60Hz--Max. output Freq.
Potentiometer
Pr.04.00 =0%--Bias adjustment
Pr.04.01 =0--Positive bias
Pr.04.02 =100%--Input gain
Pr.04.03 =0--No negative bias command
10V
5V
Capítulo 4 Parameters|
Unidad: 0. 1
Configuración de fabrica: 0.0
Configuración de fabrica: 0
Unidad: 0.1
Configuración de fabrica: 100.0
Configuración de fabrica: 0
4-75
