2.3 Circuito Principal

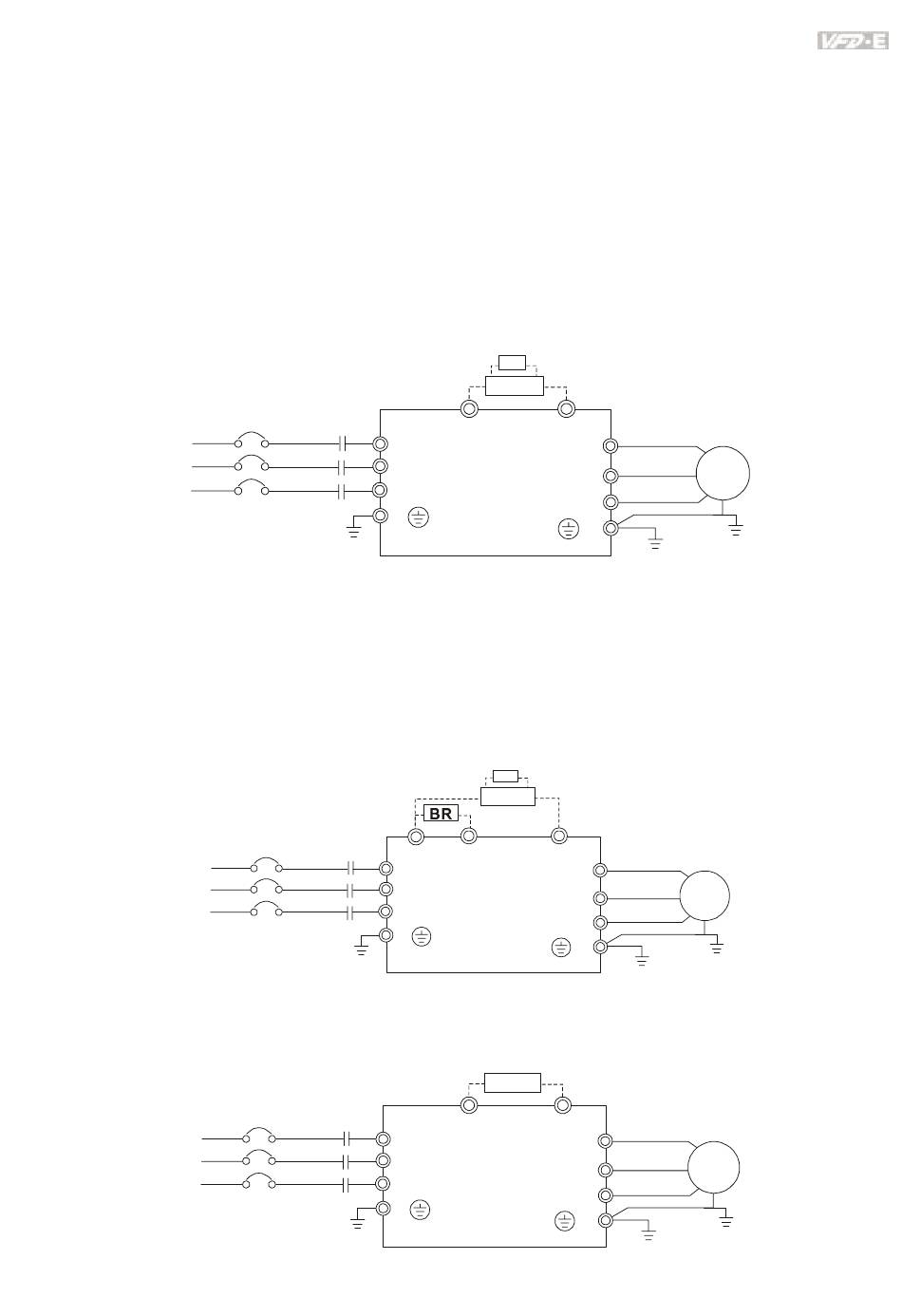

2.3.1 Conexión del circuito principal
Figura 1
Para la estructura A: VFD002E11A/21A/23A, VFD004E11A/21A/23A/43A,
VFD007E21A/23A/43A, VFD015E23A/43A, VFD002E11C/21C/23C,
VFD004E11C/21C/23C/43C, VFD007E21C/23C/43C, VFD002E11P/21P/23P,
VFD004E11P/21P/23P/43P, VFD007E11P/21P/23P/43P, VFD015E23P/43P
Non-fuse breaker
R
S
T
Figura 2
Para la estructura A: VFD007E11C, VFD015E21C, VFD022E21C/23C/43C,
VFD037E23C/43C, VFD055E23C/43C, VFD075E23C/43C, VFD110E43C
Para la estructura B: VFD007E11A, VFD015E21A, VFD022E21A/23A/43A,
VFD037E23A/43A, VFD007E11C, VFD015E21C, VFD022E21C/23C/43C, VFD037E23C/43C
Para la estructura C: VFD055E23A/43A, VFD075E23A/43A, VFD110E43A
R
S
T
Figura 3
Para la Estructura A: VFD002E11T/21T/23T, VFD004E11T/21T/23T/43T,
VFD007E21T/23T/43T, VFD015E23T/43T
Non-fuse breaker
R
S
T
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
(NFB)
MC
Non-fuse breaker
(NFB)
MC
(NFB)
MC
Capítulo 2 Instalación y cableado|
Braking Resistor(Optional)
BR
BUE
+
R(L1)
U(T1)
S(L2)
V(T2)
T(L3)
W(T3)
E
Braking Resistor(Optional)
BR
Braking Unit
BUE
(Optional)
-
+/B1 B2
R(L1)
U(T1)
S(L2)
V(T2)
T(L3)
W(T3)
E
BR
B1 B2
R(L1)
U(T1)
S(L2)
V(T2)
T(L3)
W(T3)
E
Braking Unit
(Optional)
-
Motor
IM
3~
E
Motor
IM
3~
E
Braking Resistor
(Optional)
Motor
IM
3~
E
2-13
