Bobinas accionadas por el
comando OUT
Dispositivos accionados por
los comandos SET y RST
Comandos de la aplicación
2. MCR es el comando de finalización del control principal que está colocado al final del
programa de control principal y no deberá haber ningún comando de contacto antes del
comando MCR.
3. Los comandos del programa de control principal del MC-MCR admiten la estructura de
programa anidado, con ocho estratos como máximo. Utilice los comandos en orden a
partir de N0~ N7, y consulte lo siguiente:
Ejemplo de programa:

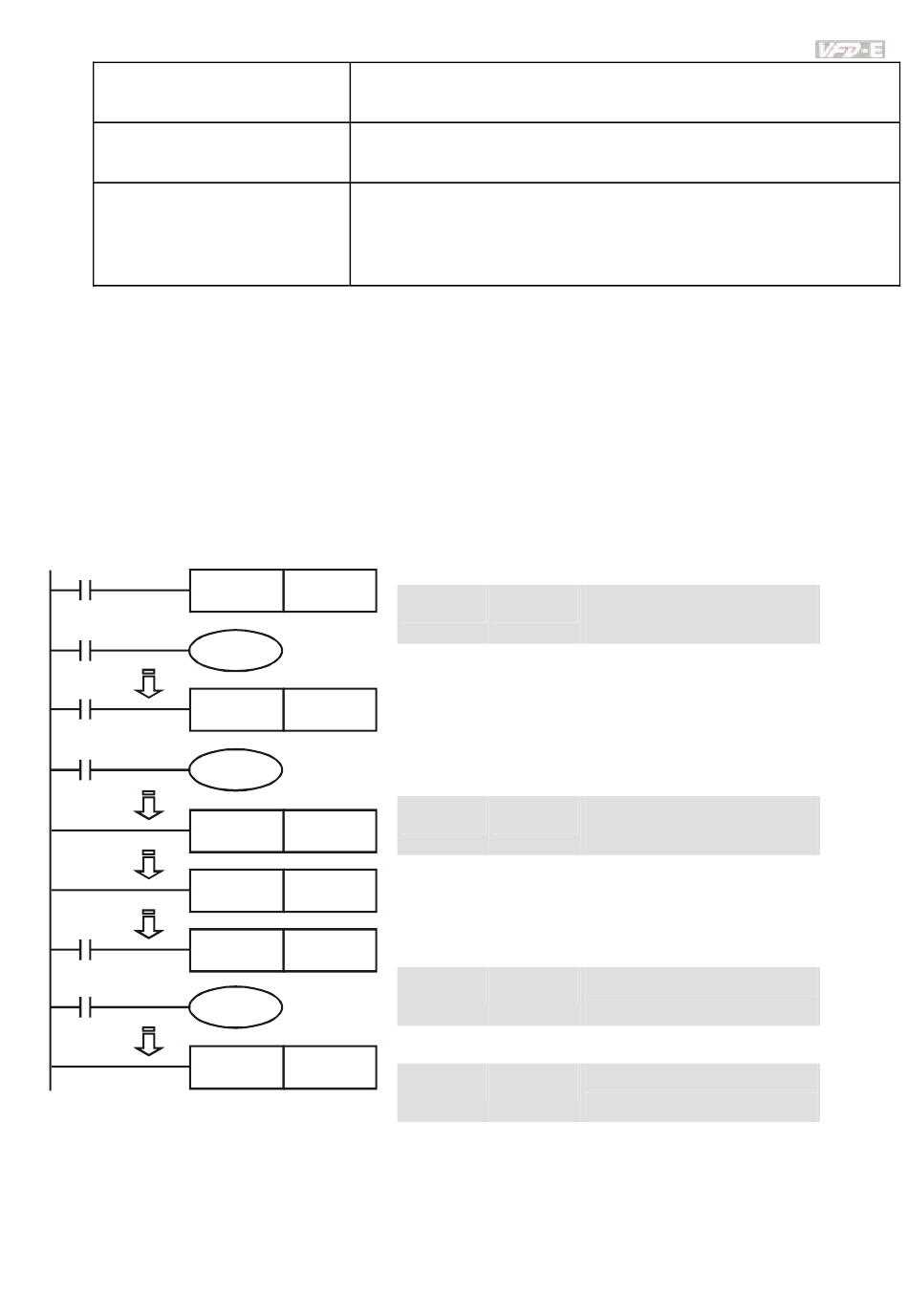

Diagrama escalonado:
X0
X1
X2
X3
MCR
MCR
X10
X11
Y10
MCR
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Todas DESACTIVADAS
Permanecen en la condición presente
Todos ellos no son actuados, pero el comando FOR-NEXT de
bucle anidado será sin embargo ejecutado las veces definidas
por los usuarios aun cuando el comando MC-MCR esté
DESACTIVADO.
MC N0
Y0
MC N1
Y1
N1
N0
MC N0
N0
Capítulo 6Apendice D Cómo utilizar la función PLC|
Código de comando: Operación:
LD X0
MC N0
LD X1
OUT Y0
:
LD X2
MC N1
LD X3
OUT Y1
:
MCR N1
:
MCR N0
:
LD X10
Cargar el contacto A de X0
Habilitar el contacto de
conexión serie común N0
Cargar el contacto A de X1
Accionar la bobina Y0
Cargar el contacto A de X2
Habilitar el contacto de
conexión serie común N1
Cargar el contacto A de X3
Accionar la bobina Y1
Deshabilitar el contacto de
conexión serie común N1
Deshabilitar el contacto de
conexión serie común N0
Cargar el contacto A de
X10
