Capítulo 6Apendice D Cómo utilizar la función PLC |
Ejemplo de programa:

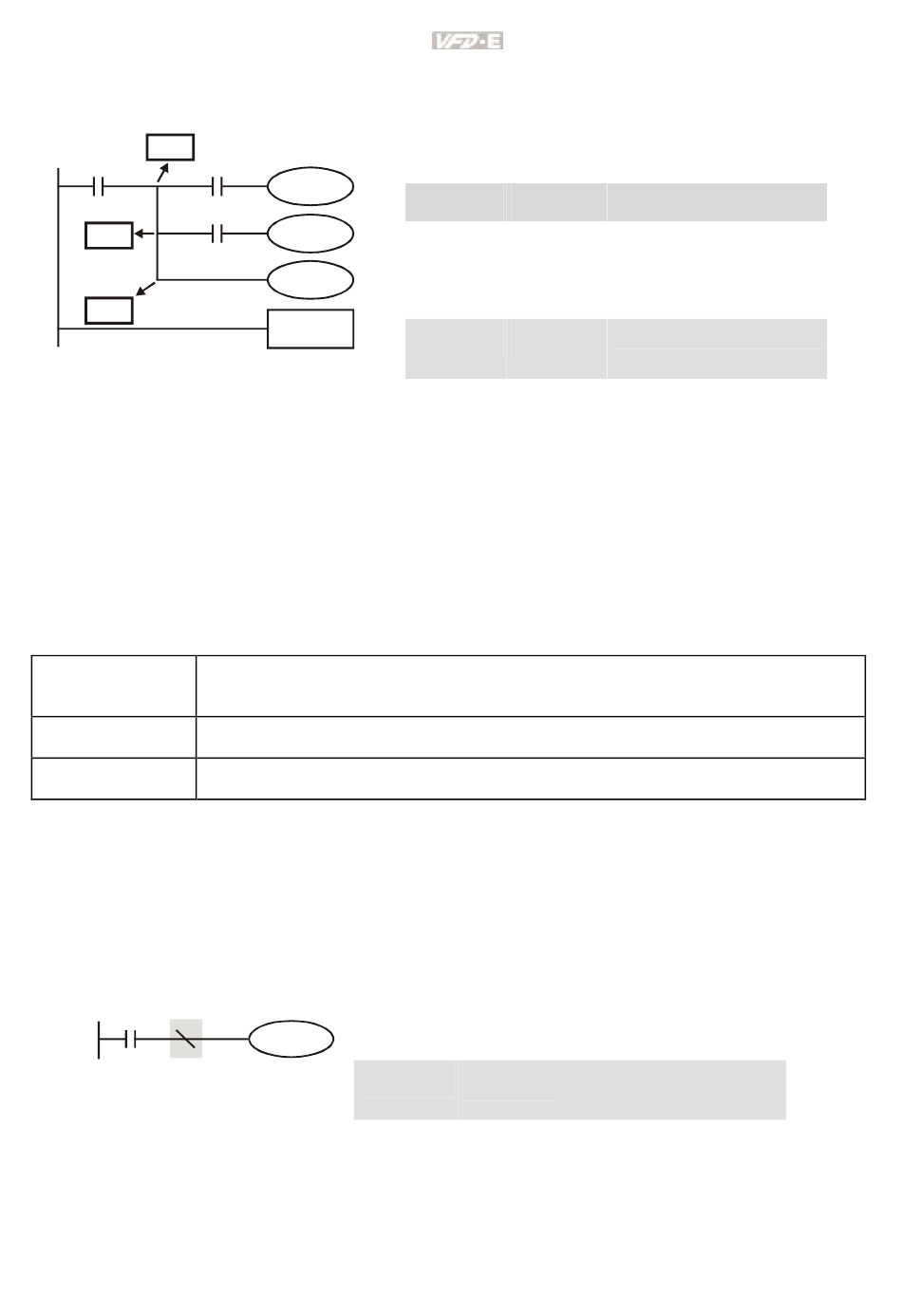

Diagrama escalonado:
MPS
X0
MRD
MPP
Código
mnemotécnico
INV
Operando
Explicaciones:
Invertir el resultado de la operación y utilizar los nuevos datos como un resultado de operación.
Ejemplo de programa:
Diagrama escalonado:
X0
D-40
X1
Y1
X2
M0
Y2
END
Código de comando:
LD
Y1
INV
OUT
Código de comando:
LD X0
MPS
AND X1
OUT Y1
MRD
AND X2
OUT M0
MPP
OUT Y2
END
Función
Operación de inversión
Ninguno
Operación:
X0 Cargar el contacto A de
X0
Invertir el resultado de la
operación
Y1 Accionar la bobina Y1
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Operación:
Cargar el contacto A de
X0
Guardar en la pila
Conectar al contacto A
de X1 en serie
Accionar la bobina Y1
Leer de la pila (sin
desplazar el puntero)
Conectar al contacto A
de X2 en serie
Accionar la bobina M0
Leer de la pila
Accionar la bobina Y2
Finalizar el programa
