Pr.07.14 (nivel de protección contra el sobrecalentamiento) debe exceder a Pr.07.15 (nivel de
aviso de sobrecalentamiento).

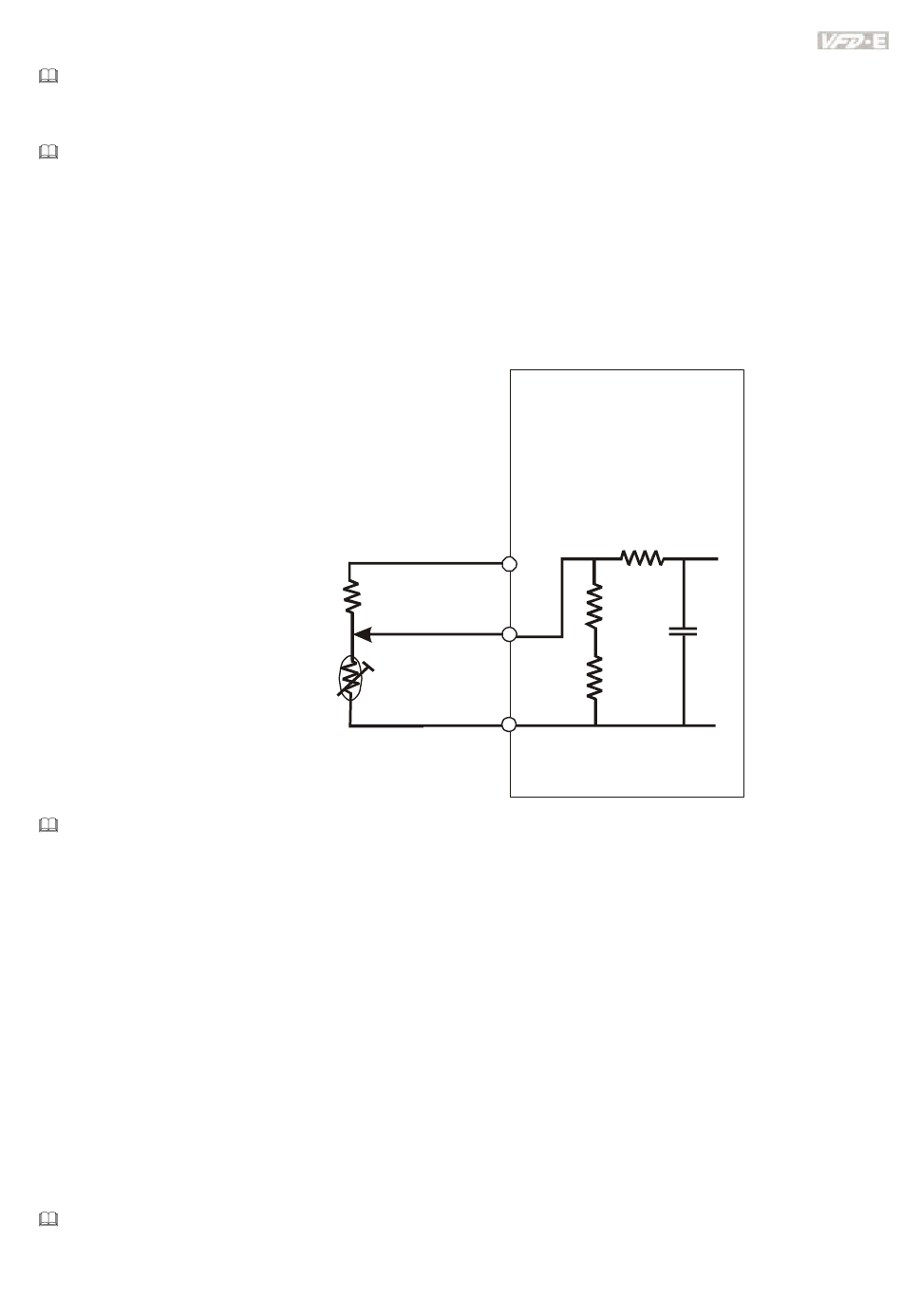

El PTC utiliza la AVI-entrada y se conecta a través de un resistor-divisor, de la misma forma
que se muestra a continuación.
1.
La tensión entre +10V y ACM: cae dentro de 10.4V~11.2V.
2.
La impedancia para AVI es alrededor de 47kΩ.
3.
El valor que se recomienda para el caso del resistor-divisor R1 es de 1~20kΩ.
4.
Por favor contacte al distribuidor de su motor para la curva de temperatura y el valor de
la resistencia para el PTC.
resistor-divider
Consulte el siguiente cálculo para el nivel de protección y el nivel de advertencia.
1.
Nivel de protección
Pr.07.14= V
2.
Nivel de advertencia
Pr.07.16= V
3.
Definición:
V+10: V+10: voltaje entre +10V-ACM, gama 10.4~11.2VDC
RPTC1: nivel de protección contra sobrecalentamiento del PTC. El nivel de tensión
correspondiente se establece en Pr.07.14, RPTC2: nivel de aviso de
sobrecalentamiento del PTC. El nivel de tensión correspondiente se establece en
Pr.07.15, 47kΩ: la impedancia de entrada AVI, R1: resistor-divisor (valor recomendado:
1~20kΩ)
Si se toma el termistor de PTC estándar como ejemplo: si el nivel de protección es de 1330Ω,
la tensión entre +10V-ACM es de 10.5V y el resistor-divisor R1 es de 4.4kΩ. Consulte el
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
R1
PTC
* (R
//47K) / [R1+( R
+10
PTC1
* (R
//47K) / [R1+( R
+10
PTC2
Capítulo 4 Parameters|
VFD-E
+10V
AVI
47kΩ
ACM
internal circuit
//47K)]
PTC1
//47K)]
PTC2
4-109
