Capítulo 2 Instalación y cableado|
envuelva cada cable 3 vueltas o más alrededor del núcleo.
Entradas digitales (MI1~MI6, DCM)
Cuando se usen contactos o interruptores para controlar las entradas digitales, por favor
use componentes de alta calidad para evitar el rebote por contacto.
Salidas digitales (MO1, MCM)
Asegúrese de conectar las salidas digitales a la polaridad correcta, consulte los
diagramas de cableado.
Cuando este conectando un relé a las salidas digitales, conecte un absorbedor de
subidas de voltaje o un diodo de marcha atrás a través de la bobina y revise la polaridad.
General
Para evitar interferencias, el cableado de control se debe mantener lo más lejos posible
del cableado de alimentación y en conductos de conducción independientes. En caso de
necesidad, se pueden entrecruzar solo a un ángulo de 90º.
El cableado de control variador para motor de CA se debe instalar correctamente, y no
tocar ninguno de los cableados o terminales con corriente viva.
El aislamiento dañado del cableado puede provocar lesiones a las personas o a los circuitos/
equipos, si éste entra en contacto con la alta tensión.

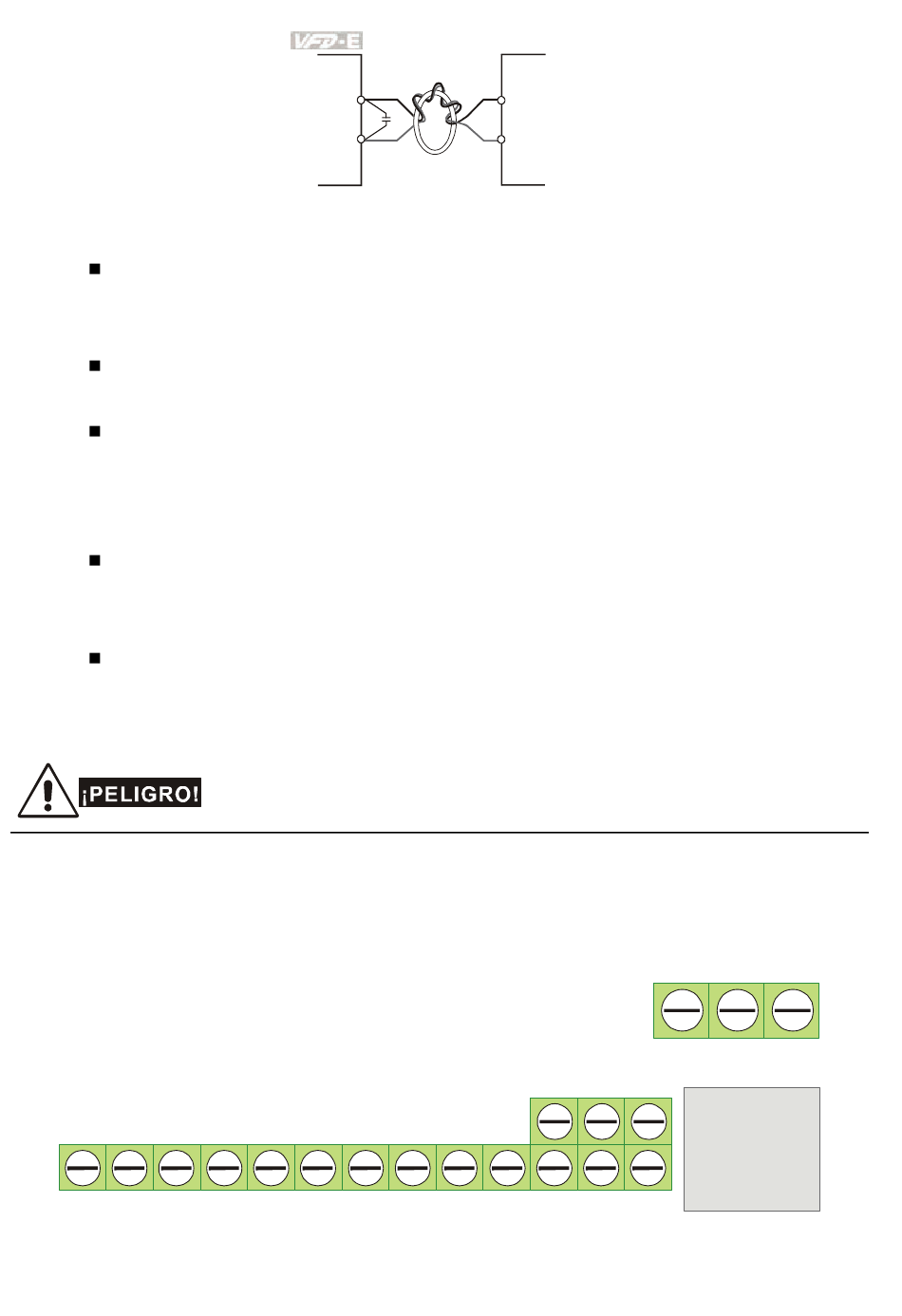

Las características técnicas de las terminales de control son las siguientes
MI1 MI2 MI3 MI4 MI5 MI6
2-20
C
ferrite core
The position of the control terminals
Terminals 2
DCM DCM 24V
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
AVI/ACI
ACM
AFM MCM MO1
ACM AVI ACI
10V
RA
RB RC
Terminals 1
RS-485 port
