Terminal
1
2
3
4
B.10.2.5 Indicaciones del LED
En el panel frontal del CME-LW01 hay tres LED. Si la comunicación es normal, el LED de
suministro eléctrico y el LED SP deberán estar verdes (un LED rojo significa comunicación
anormal) y el LED servicio deberá estar DESACTIVADO. Si las pantallas LED no coinciden,
consulte el manual del usuario para obtener detalles.
B.10.3 Módulo de comunicación Profibus (CME-PD01)

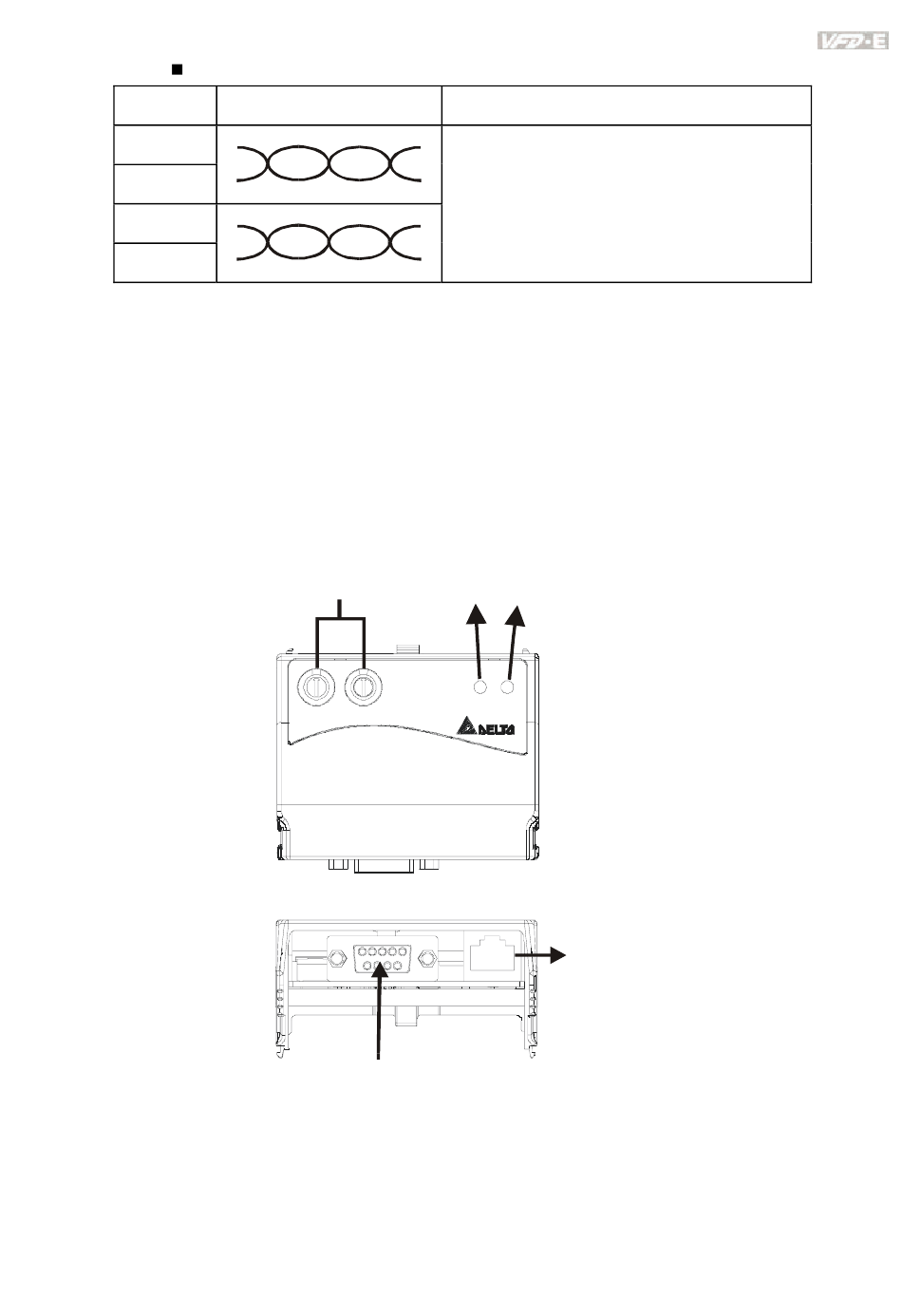

B.10.3.1 Aspecto del panel
1. LED de SP: indica el estado de la conexión entre VFD-E y CME-PD01.
2. LED DE RED: indica el estado de la conexión entre CME-PD01 y PROFIBUS-DP.
3. Conmutador de direcciones: Especificadores de dirección: configuración de la dirección
de CME-PD01 en la red PROFIBUS- DP.
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Definición del terminal para el sistema LonTalk
Símbolo
Address Switches
AD DH ADDL
Profibus-DP
Interface (DB9)
Función
Estos son cables de par trenzado que
conectan al sistema LonTalk. Los
terminales 1 y 2 deberán ser utilizados
como un grupo, y lo mismo para los
terminales 3 y 4.
NET LED
SP LED
N ET SP
CME-P B01
RS-485 (RJ45)
1: Reserved
2: EV
3: GND
4: SG-
5: SG+
6: Reserved
7: Reserved
8: Reserved
Apendice B Accesorios|
B-29
