Capítulo 2 Instalación y cableado|

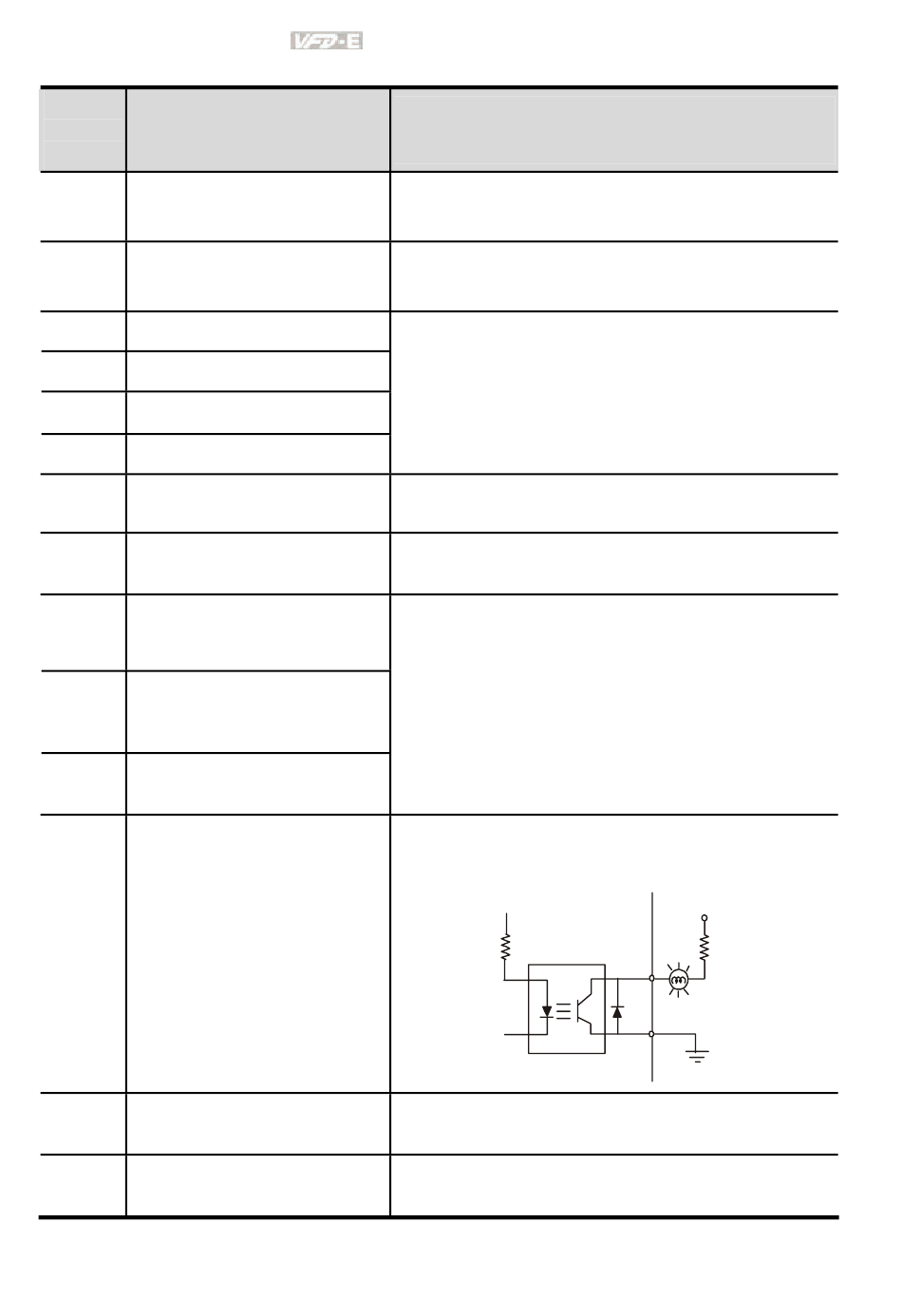

Símbolos y funciones de terminal
Símbolo
del Función del Terminal
Terminal
MI1 Comando de Adelante-Parar
MI2 Comando de atrás-Parar
MI3 Entrada 3 función múltiple
MI4 Entrada 4 función múltiple
MI5 Entrada 5 función múltiple
MI6 Entrada 6 función múltiple
+24V Fuente de Voltaje DC
DCM Comun de la Señal Digital
Salida de relé de función
RA
múltiple (N.O.) a
Salida de relé de función
RB
múltiple (N.C.) b
Común de relé de función
RC
múltiple
Salida de función múltiple 1
MO1
(Fotoacoplador)
Común para salida de
MCM
función múltiple
Potenciómetro de fuente de
+10V
poder
2-18
Configuraciones de fábrica (modo NPN)
ON: Conectar al DCM
ON: Correr en la dirección MI1
OFF: Alto acc. para el método de paro
ON: Correr en la dirección MI2
OFF: Alto acc. para el método de paro
Refiérase al Pr.04.05 a Pr.04.08 para programar
las entradas de funciones múltiples.
ON: La corriente de activación es de 5.5mA.
OFF: La tolerancia de fuga de corriente es 10μA.
+24VDC, 20mA usado por el modo PNP.
Común para entradas digitales y usada para el
modo NPN
Carga resistiva:
5A(N.O.)/3A(N.C.) 240VAC
5A(N.O.)/3A(N.C.) 24VDC
Carga inductiva:
1.5A(N.O.)/0.5A(N.C.) 240VAC
1.5A(N.O.)/0.5A(N.C.) 24VDC
Para programación consulte Pr.03.00
Máximo 48VDC, 50mA
Para programación consulte Pr.03.01
MO1-DCM
internal circuit
Salidas de función múltiple común
+10VDC 3mA
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Max: 48Vdc
50mA
Mo1
MCM
