Capítulo 4 Parameters|
60Hz
FWD
30Hz
0Hz
0V
5V
30Hz
REV
60Hz

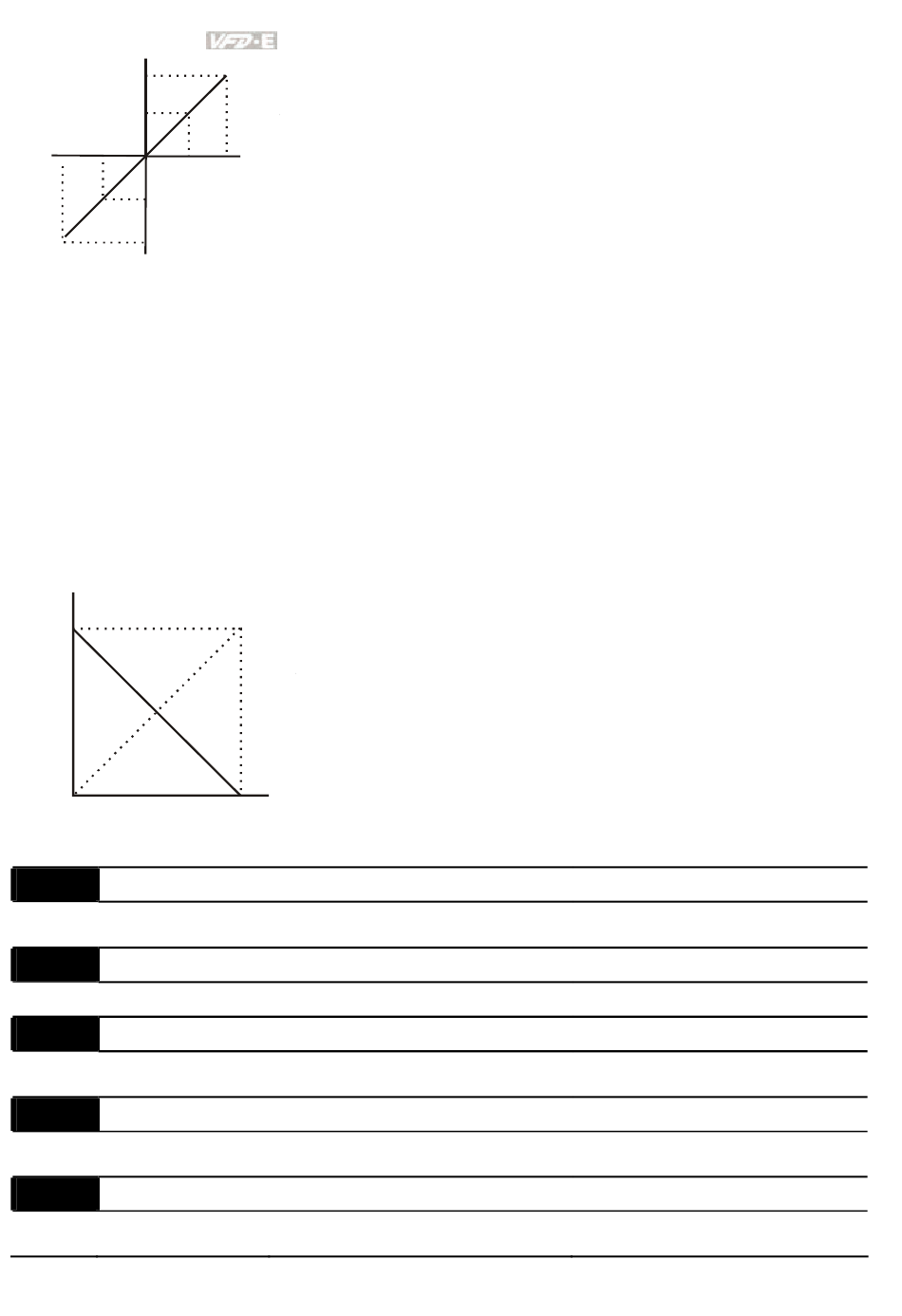

Ejemplo 8: Empleo de una caída negativa
En este ejemplo se muestra el empleo de una caída negativa. Las caídas negativas se emplean en
las aplicación para lograr el control de la presión, la temperatura o el flujo. El sensor que está
conectado a la entrada genera una señal grande (de 10V) a una gran presión o flujo. Con una caída
negativa, el motor variador de CA detendrá lentamente el motor. Con esta configuración, el motor
variador de CA siempre funcionará en una sola dirección (hacia atrás). Este sólo puede ser
cambiado mediante el intercambio de 2 cables al motor.
60Hz
negative slope
0Hz
0V
04.11 Voltaje mínimo AVI
Configuraciones
04.12 Frecuencia Minima de AVI (por ciento de Pr.01.00)
Configuraciones
04.13 Voltaje máximo de AVI
Configuraciones
04.14 Frecuencia máximo de AVI porcentaje de Pr. 01.00)
Configuraciones
04.15 Corriente mínima de ACI Current
Configuraciones
4-78
Pr.01.00=60Hz--Max. output Freq.
Potentiometer
Pr.04.00 =50.0%--Bias adjustment
Pr.04.01 =1--Negative bias
Pr.04.02 =200%--Input gain
10V
Pr.04.03 =1--Negative bias: REV motion enabled
Gain:(10V/5V)*100%=200%
Bias adjustment:((60Hz/60Hz)/(Gain/100%))*100%=200%
Pr.01.00=60Hz--Max. output Freq.
Potentiometer
Pr.04.00 =100%--Bias adjustment
Pr.04.01 =0--Positive bias
Pr.04.02 =100%--Input gain
Pr.04.03 =1--Negative bias: REV motion enabled
Gain:(10V/10V)*100%=100%
10V
Bias adjustment:((60Hz/60Hz)/(Gain/100%))*100%=100%
0.0 a 10.0V
0.0 a 100.0%
0.0 a 10.0V
0.0 a 100.0%
0.0 a 20.0mA
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Unidad: 0.1
Configuración de fabrica: 0.0
Unidad: 0.1
Configuración de fabrica: 0.0
Unidad: 0.1
Configuración de fabrica: 10.0
Unidad: 0.1
Configuración de fabrica: 100.0
Unidad: 0.1
Configuración de fabrica: 4.0
