4. Comando ANB: un bloque se conecta a un dispositivo o un bloque en serie.
5. Comando ORB: un bloque se conecta a un dispositivo o un bloque en paralelo.
Si existen varios bloques cuando se opera ANB o ORB, deberán estar combinados con bloques de
red de arriba hacia abajo o de izquierda a derecha.
6. Comandos MPS, MRD, MPP: memoria divergente de salida múltiple. Pueda producir
numerosas salidas diversas.
7. El comando MPS es el inicio del señalar divergente. El punto divergente significa el lugar
de conexión entre las líneas horizontal y vertical. Deberemos determinar si tener o no
comandos de memoria de contactos en función del estado de los contactos en la misma
línea vertical. Básicamente, cada contacto podría tener un comando de memoria pero en
algunos lugares del diagrama escalonado será omitida la conversión debido a la
conveniencia de operación del PLC y el límite de capacidad. El comando MPS puede ser
utilizado durante 8 veces seguidas y se puede reconocer este comando por el símbolo
"┬".
8. El comando MRD se utiliza para leer la memoria del punto divergente. Como el estado
lógico es el mismo en la mismo línea horizontal, necesita leer el estado del contacto
original para continuar analizando otros diagramas escalonados. Se puede reconocer el
comando MRD por el símbolo "├".
9. El comando MPP se utiliza para leer el estado de inicio del nivel superior y destacarlo de
la pila. Como es el último elemento de la línea horizontal, significa que el estado de esta
línea horizontal es Finalizando.
D-14

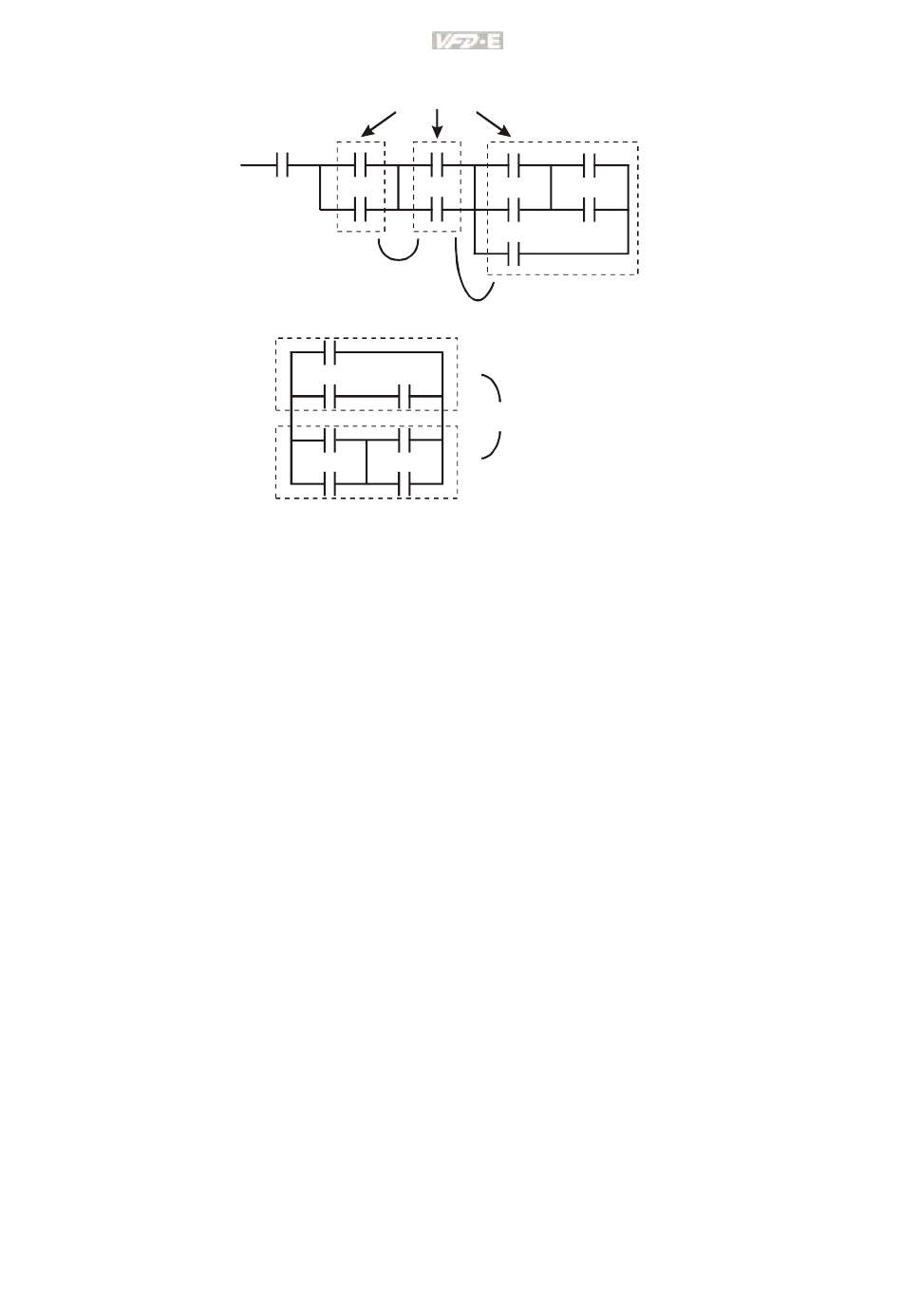

ANB command
