Informations techniques
<EHPT20X-*M*HB/*M*B (sauf EHPT20X-VM2HB)> (système modèle Package)
B
E
G
H
8
9
11
17
14

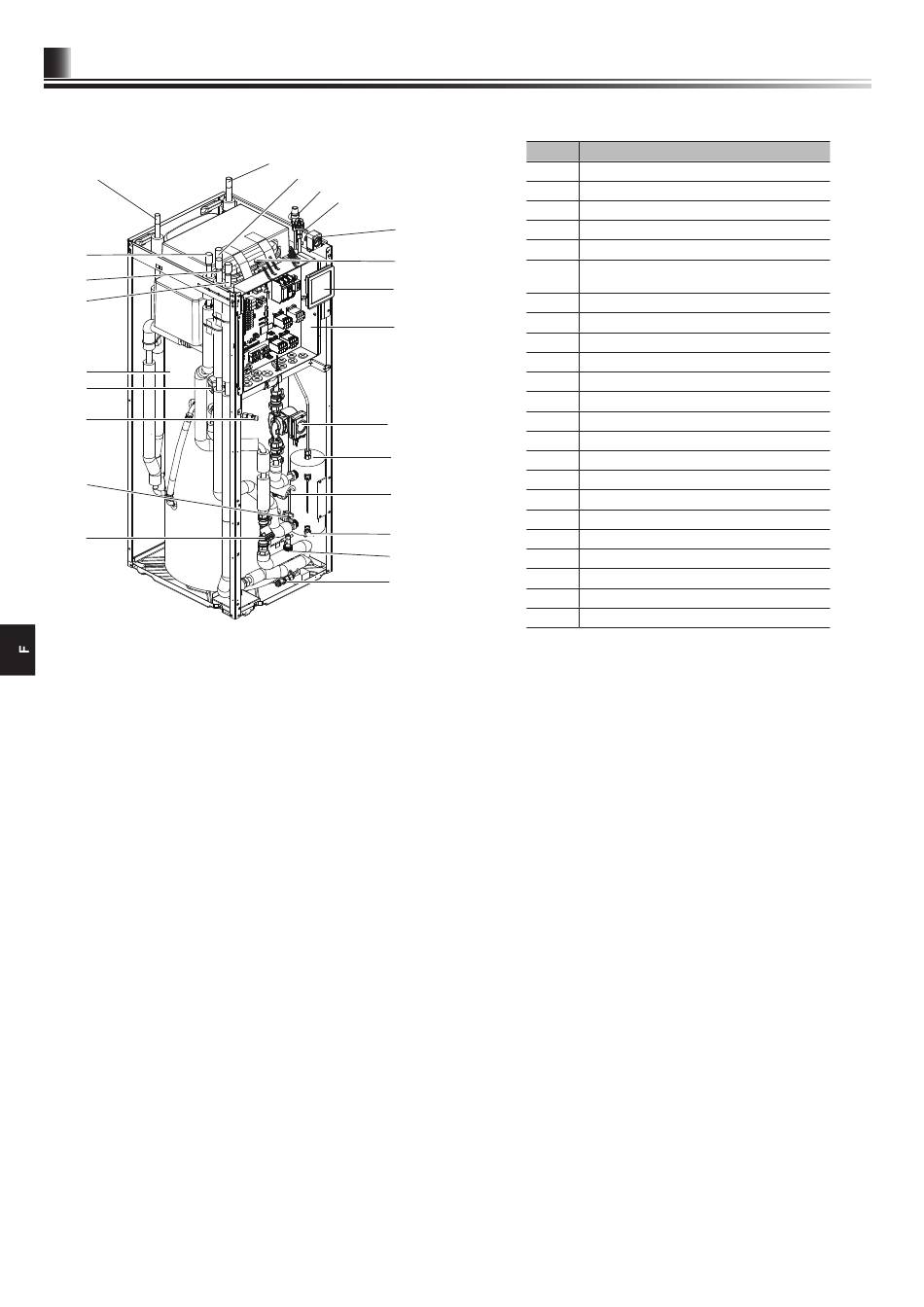

<Figure 3.5>
9
A
F
2
1
19
3
4
5
10
12
7
13
15
16
Numéro Composant
1 Purgeur d'air automatique
2 Soupape de sécurité
3 Vase d'expansion
4 Télécommande principale
5 Boîtier électrique de commande
Résistance électrique ECS immergée (Seulement
7
pour EHPT20X-*M*HB)
8 Ballon d'ECS
9 Vanne 3 voies
10 Pompe de circulation de l'eau
11 Purgeur d'air manuel
12 Appoint électrique
13 Vanne de purge (appoint électrique)
14 Vanne filtre
15 Régulateur de débit
16 Vanne de purge (circuit primaire)
17 Vanne de purge (ballon d'ECS)
19 Manomètre
A Sortie eau chaude
B Entrée eau froide
E Entrée provenant du chauffage
F Sortie vers le chauffage
G Entrée provenant de la pompe à chaleur
H Sortie vers la pompe à chaleur
<Tableau 3.6>
