Teknisk information
<EHPT20X-*M*HB/*M*B (undtagen EHPT20X-VM2HB)> (Kompakt enhedssystem)
B
E
G
H
8
9
11
17
14

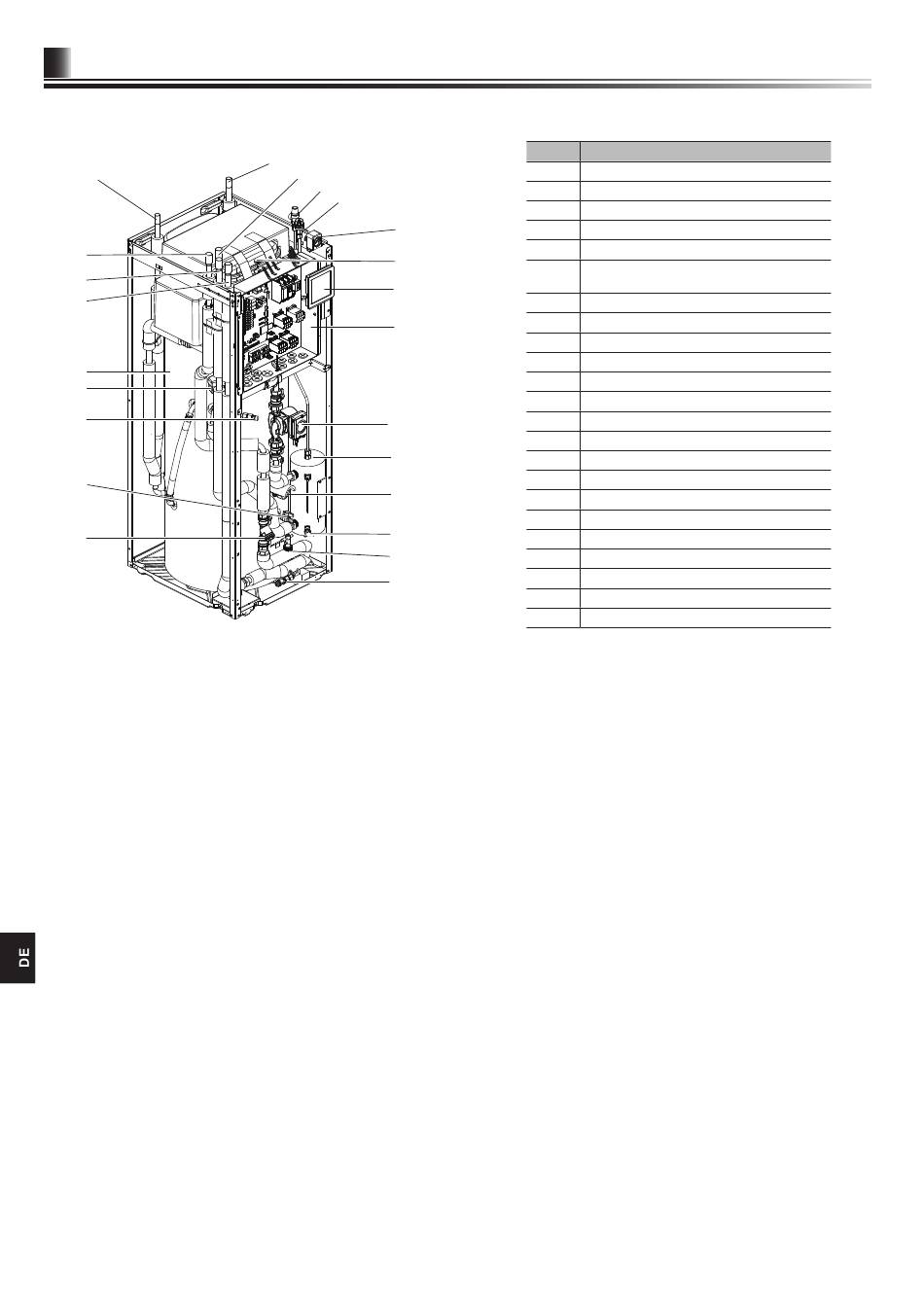

<Figur 3.5>
9
A
F
2
1
19
3
4
5
10
12
7
13
15
16
Nummer Komponent
1 Auto luftudlader
2 Overtryksventil
3 Ekspansionsbeholder
4 Hovedkontrolenhed
5 Styring- og tilslutningsboks
El-varmelegme (el-patron) (Kun til EHPT20X-
7
*M*HB)
8 Varmt brugsvandsbeholder
9 3-vejsventil
10 Cirkulationspumpe
11 Udluftningsventil (luftudlader)
12 Tilskudsvarme
13 Aftapningsventil (Tilskudsvarme)
14 Filterventil
15 Fremløbsføler
16 Aftapningsventil (Primær kreds)
17 Aftapningsventil (Varmt brugsvandsbeholder)
19 Manometer
A Udløb for varmt brugsvand
B Tilløb for koldt vand
E Tilløb fra rum varme
F Udløb til rum varme
G Tilløb fra varmepumpe
H Udløb til varmepumpe
<Tabel 3.6>
