Dati tecnici
<EHPT20X-*M*HB/*M*B (tranne EHPT20X-VM2HB)> (Impianto con modello monoblocco)
B
E
G
H
8
9
11
17
14

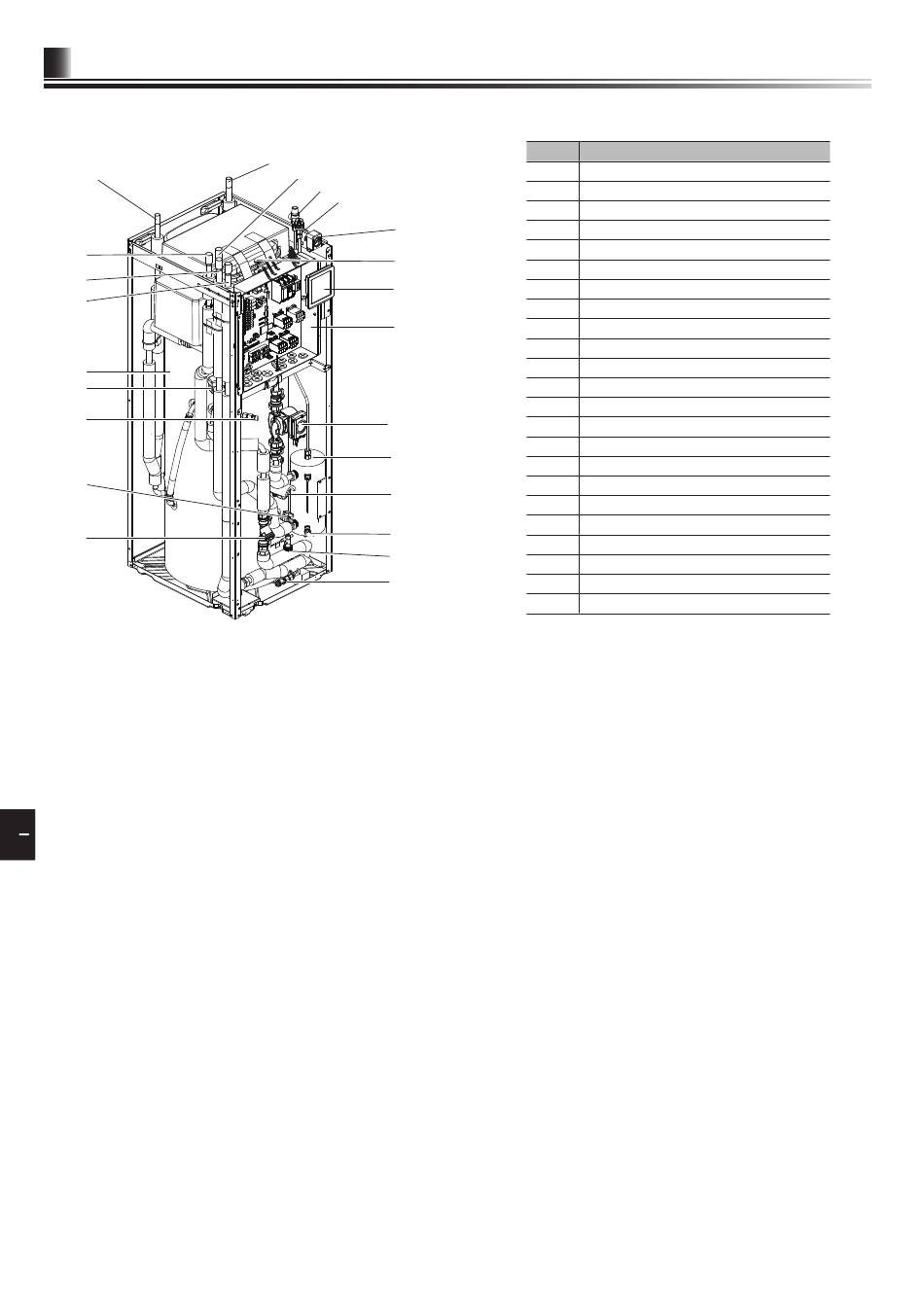

<Figura 3.5>
9
A
F
2
1
19
3
4
5
10
12
7
13
15
16
Numero Componente
1 Sfiato automatico
2 Valvola di sicurezza per la pressione
3 Vaso di espansione
4 Regolatore principale
5 Quadro elettrico e di controllo
7 Riscaldatore a immersione (solo per EHPT20X-*M*HB)
8 Serbatoio ACS
9 Valvola a 3 vie
10 Pompa di circolazione dell'acqua
11 Sfiato manuale
12 Riscaldatore booster
13 Rubinetto di scarico (riscaldatore booster)
14 Valvola del filtro
15 Flussostato
16 Rubinetto di scarico (circuito primario)
17 Rubinetto di scarico (serbatoio ACS)
19 Manometro
A Uscita ACS
B Entrata acqua fredda
E Entrata dal riscaldamento
F Uscita al riscaldamento
G Entrata dalla pompa di calore
H Uscita alla pompa di calore
<Tabella 3.6>
