Technische informatie
<EHST20C-VM6SB> (Split model-systeem voor zonneboiler)
B
C
D
E
J
K
8
9
11
17
14
18

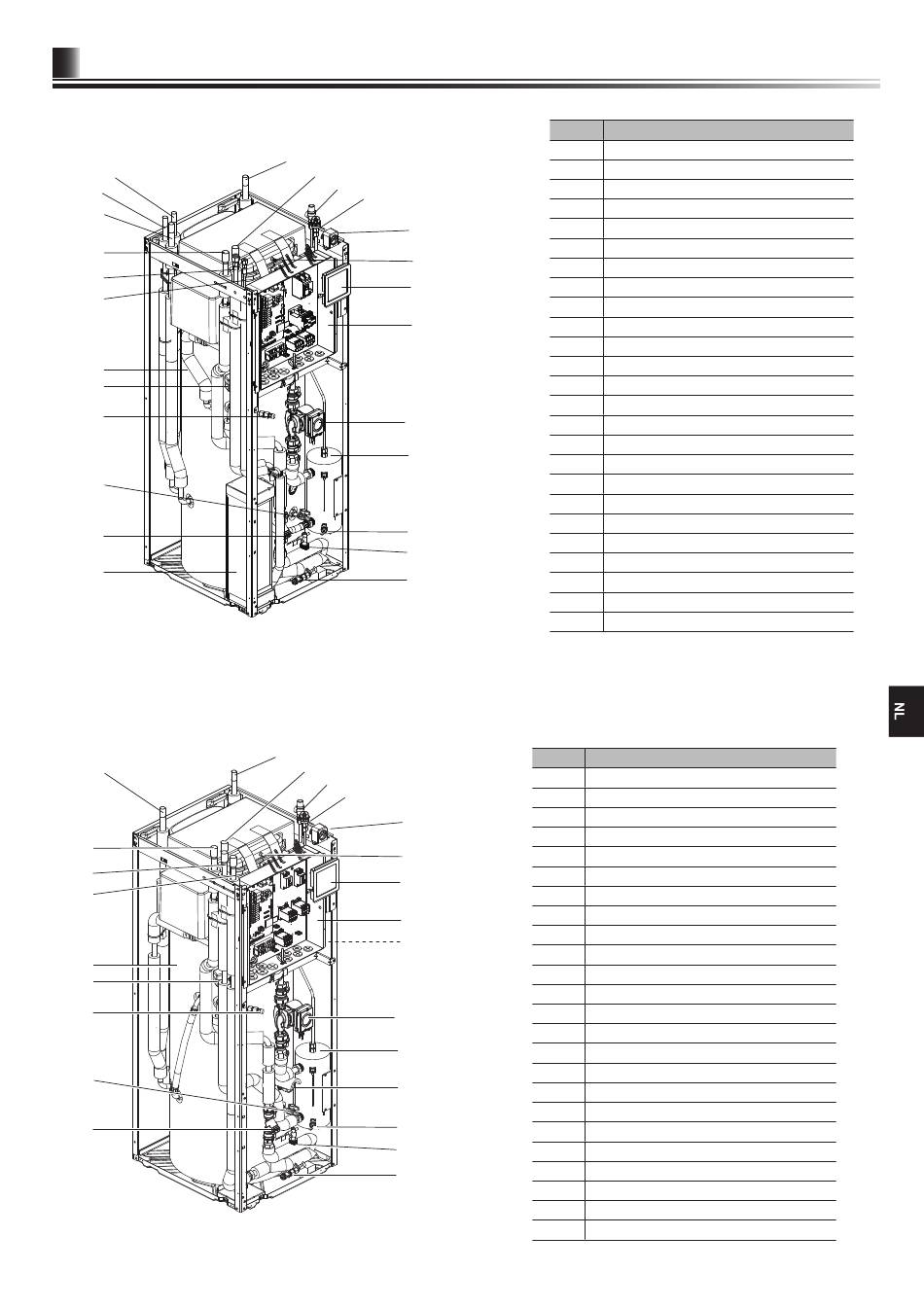

<Afbeelding 3.3>
<EHPT20X-VM2HB> (Monobloc-systeem voor de UK)
B
E
G
H
8
9
11
17
14
<Afbeelding 3.4>
A
F
2
1
19
3
4
5
10
12
13
15
16
A
F
2
1
19
3
4
5
6
10
12
7
13
15
16
Aantal
Component
1
Automatische ontluchter
2
Overdrukventiel
3
Expansievat
4
Hoofdbediening
5
Stuur- en schakelkast
8
SWW-tank
9
3-weg ventiel
10
Watercirculatiepomp
11
Handmatige ontluchter
12
Boosterverwarming
13
Aftapkraan (Boosterverwarming)
14
Filterklep
15
Debietschakelaar
16
Aftapkraan (Primair circuit)
17
Aftapkraan (SWW-tank)
18
Platenwarmtewisselaar
19
Manometer
A
SWW-punt
B
Koudwaterinlaat
C
Uitlaat naar zonneboiler
D
Inlaat vanaf zonneboiler
E
Inlaat vanaf ruimteverwarming
F
Uitlaat naar ruimteverwarming
J
Koelmiddel (Gas)
K
Koelmiddel (Vloeibaar)
<Tabel 3.4>
Aantal
Component
1
Automatische ontluchter
2
Overdrukventiel
3
Expansievat
4
Hoofdbediening
5
Stuur- en schakelkast
6
Temperatuur- en overdrukventiel (niet zichtbaar)
7
Dompelweerstand
8
SWW-tank
9
3-weg ventiel
10
Watercirculatiepomp
11
Handmatige ontluchter
12
Boosterverwarming
13
Aftapkraan (Boosterverwarming)
14
Filterklep
15
Debietschakelaar
16
Aftapkraan (Primair circuit)
17
Aftapkraan (SWW-tank)
19
Manometer
A
SWW-punt
B
Koudwaterinlaat
E
Inlaat vanaf ruimteverwarming
F
Uitlaat naar ruimteverwarming
G
Inlaat vanaf warmtepomp
H
Uitlaat naar warmtepomp
<Tabel 3.5>
8
