Technische informatie
<EHPT20X-*M*HB/*M*B (behalve EHPT20X-VM2HB)> (Monobloc-systeem)
B
E
G
H
8
9
11
17
14

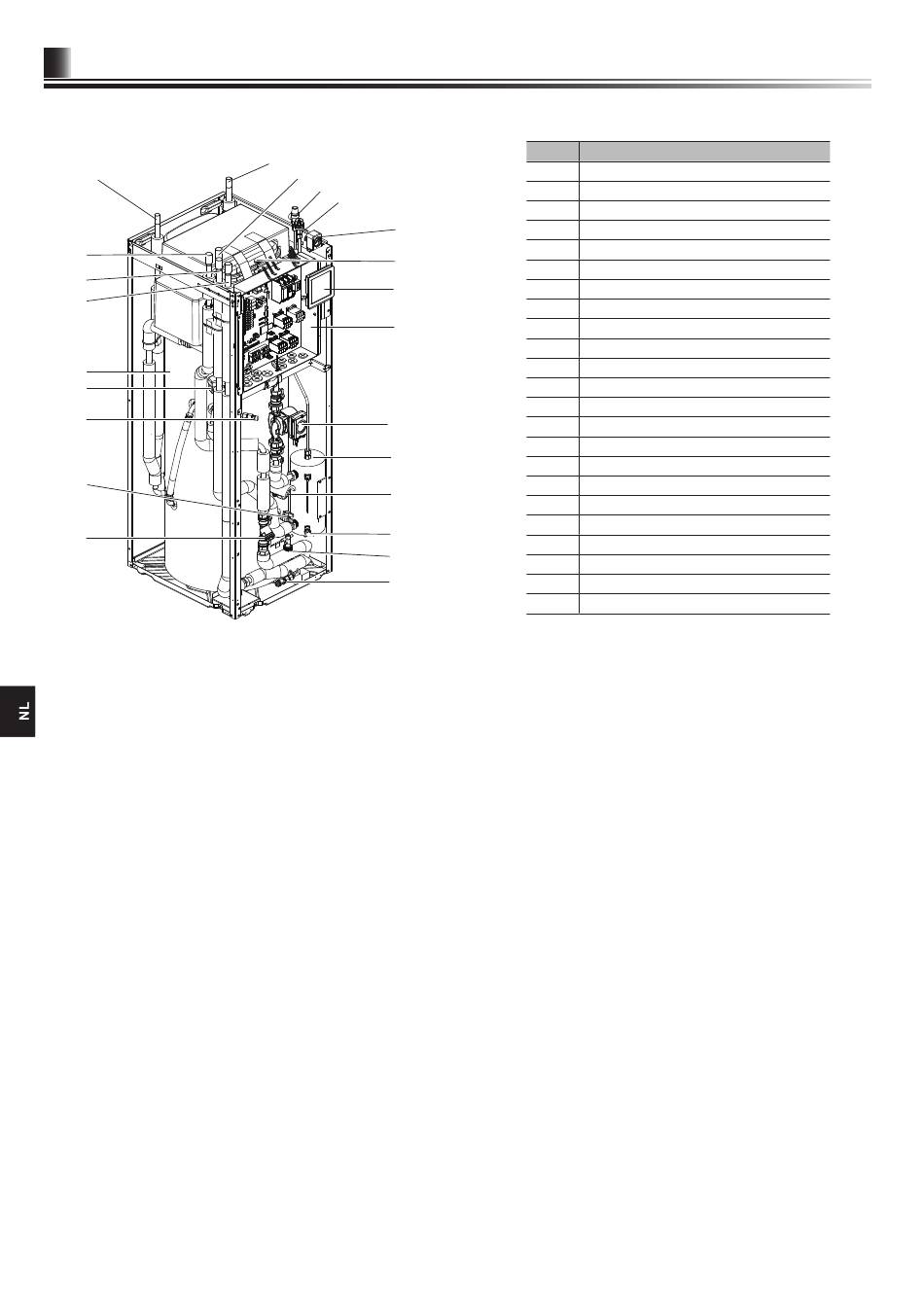

<Afbeelding 3.5>
9
A
F
2
1
19
3
4
5
10
12
7
13
15
16
Aantal Component
1 Automatische ontluchter
2 Overdrukventiel
3 Expansievat
4 Hoofdbediening
5 Stuur- en schakelkast
7 Dompelweerstand (Alleen voor EHPT20X-*M*HB)
8 SWW-tank
9 3-weg ventiel
10 Watercirculatiepomp
11 Handmatige ontluchter
12 Boosterverwarming
13 Aftapkraan (Boosterverwarming)
14 Filterklep
15 Debietschakelaar
16 Aftapkraan (Primair circuit)
17 Aftapkraan (SWW-tank)
19 Manometer
A SWW-punt
B Koudwaterinlaat
E Inlaat vanaf ruimteverwarming
F Uitlaat naar ruimteverwarming
G Inlaat vanaf warmtepomp
H Uitlaat naar warmtepomp
<Tabel 3.6>
