Mitsubishi Electric Ecodan EHST20 serie Para El Instalador página 489

3

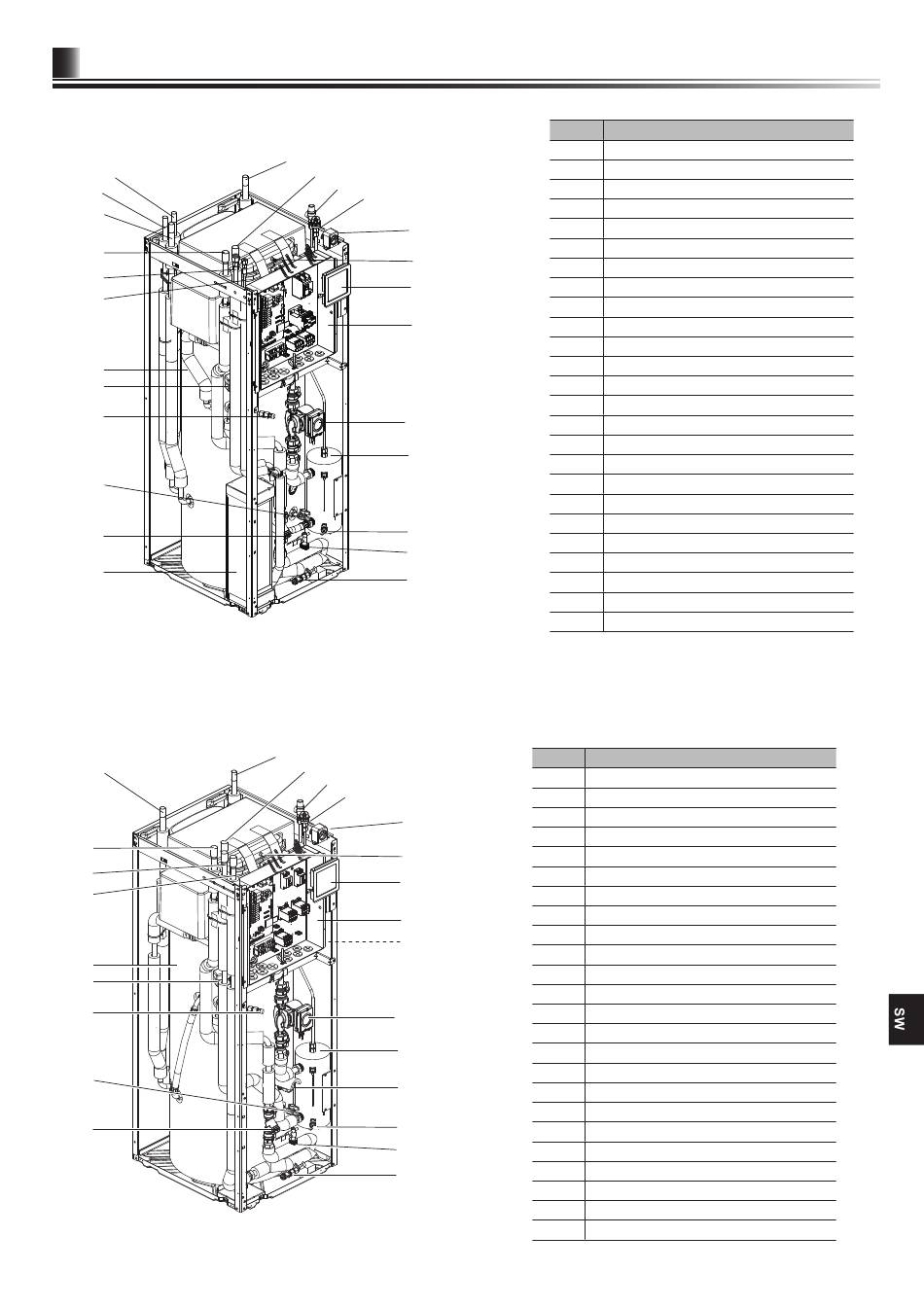

Teknisk information
<EHST20C-VM6SB> (Solvärmesplitsystem)
B
C
D
E
J
K
8
9
11
17
14
18
<Bild 3.3>
<EHPT20X-VM2HB> (Enhetssystem för Storbritannien)
B
E
G
H
8
9
11
17
14
<Bild 3.4>
A
F
2
1
19
3
4
5
10
12
13
15
16
A
F
2
1
19
3
4
5
6
10
12
7
13
15
16
Nummer Komponent
1 Automatisk avluftare
2 Trycksäkerhetsventil
3 Expansionskärl
4 Huvudkontroll
5 Styr- och ellåda
8 Varmvattentank
9 3-vägsventil
10 Vattencirkulationspump
11 Manuell avluftningsventil
12 Tillskottsvärmare
13 Dräneringskran (tillskottsvärmare)
14 Filterventil
15 Flödesvakt
16 Dräneringskran (primärkrets)
17 Dräneringskran (varmvattentank)
18 Plattvärmeväxlare
19 Manometer
A Varmvattenutlopp
B Kallvatteninlopp
C Utlopp till solvärme
D Inlopp från solvärme
E Inlopp från rumsuppvärmning
F Utlopp till rumsuppvärmning
J Köldmedium (gas)
K Köldmedium (vätska)
<Tabell 3.4>
Nummer Komponent
1 Automatisk avluftare
2 Trycksäkerhetsventil
3 Expansionskärl
4 Huvudkontroll
5 Styr- och ellåda
6 Temperatur- och trycksäkerhetsventil (syns ej)
7 Doppvärmare
8 Varmvattentank
9 3-vägsventil
10 Vattencirkulationspump
11 Manuell avluftningsventil
12 Tillskottsvärmare
13 Dräneringskran (tillskottsvärmare)
14 Filterventil
15 Flödesvakt
16 Dräneringskran (primärkrets)
17 Dräneringskran (varmvattentank)
19 Manometer
A Varmvattenutlopp
B Kallvatteninlopp
E Inlopp från rumsuppvärmning
F Utlopp till rumsuppvärmning
G Inlopp från värmepump
H Utlopp till värmepump
<Tabell 3.5>
