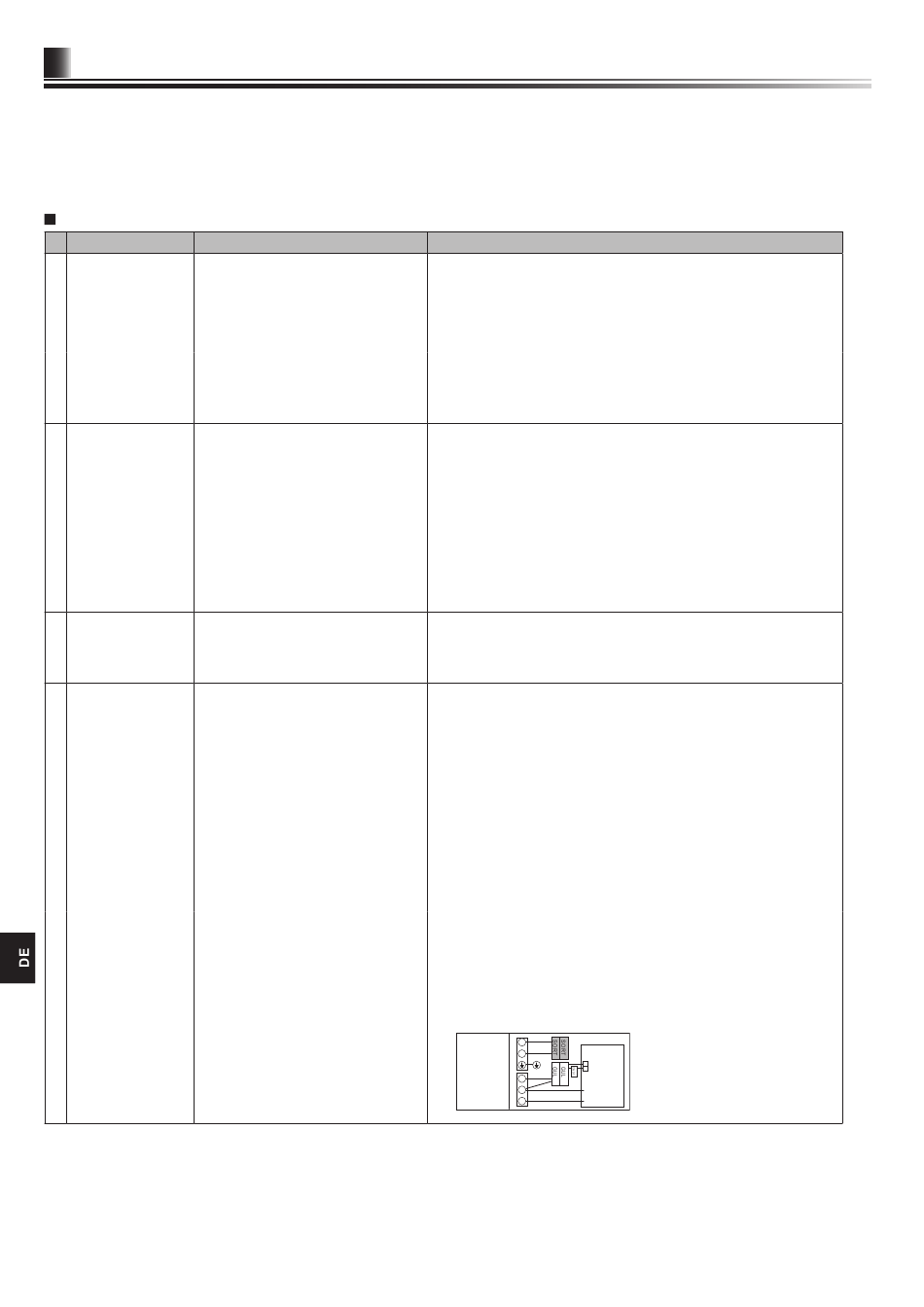

Service og vedligeholdelse

Det indendørs tank modul (unit) er UVENTILERET. Ifølge loven i Storbritannien*
skal systemet serviceres en gang om året af en kvalificeret person. Servicering
og vedligeholdelse af ude delen bør kun udføres af en Mitsubishi Electric-trænet
tekniker med relevante kvalifikationer og erfaring. Alt elarbejde skal udføres af
en fagmand med de rigtige el-kvalifikationer. Al vedligeholdelse eller "gør det
Grundlæggende fejlfinding for tank modulet (unit)
Nr. Fejlsymptom
1 Hoved 1. Der er ikke noget strøm på hoved
styringsenhedens
display er tomt.
2. Strømmen forsynes til hoved
2 "vent venligst" fortsætter 1. "vent venligst" vises i op til 6 minutter.
med at vises på hoved
2. Kommunikationsfejl mellem hoved
styringsenheden.
3. Kommunikationsfejl mellem FTC4 og ude
3 Hovedskærmen vises Betjeninger af hoved styringsenheden
med et tryk på knappen fungerer ikke i et stykke tid efter
"TIL", men forsvinder indstillingerne er ændret i servicemenuen.
igen efter et sekund. Dette er fordi, det tager tid for systemet at
anvende ændringerne.
4 LED2 på FTC4 er slukket. Når LED1 på FTC4 også er slukket. (Se <Figur
(Se <Figur 5.2.1>.) 5.2.1>.)
<FTC4 strømforsynet via ude del.>
1. Ude delen forsynes ikke med den normerede
2. Defektiv printplade på udendørs
3. FTC4 leveres ikke med 220 til 240V AC.
4. FTC4-fejl.
5. Defekt tilslutningsledning.
51
Mulig årsag
styringsenheden.
styringsenheden, men visningen vises
ikke på hoved styringsenheden.
styringsenheden og FTC4.
del.
spænding.
styringsenhed.
selv"-reparationer af en ukvalificeret person kan ugyldiggøre garantien og/eller
resultere i beskadigelse af tank modulet (unit) og kvæste personen.
* Byggeregulativer – England & Wales Part G3, Skotland P3, Nordirland P5.
Hvis du befinder dig uden for Storbritannien, skal du referere til de lokale
byggeregulativer med hensyn til uventileret opbevaring af varmt vand.
Forklaring - Afhjælpning
1. Kontroller LED2 på FTC4. (Se <Figur 5.2.1>.)
(i) Når LED2 er tændt.
Kontroller for skader eller kontaktfejl i hoved styringsenhedens ledninger.
(ii) Når LED2 blinker.
Se nr. 5 nedenfor.
(iii) Når LED2 ikke er tændt.
Se nr. 4 nedenfor.
2. Kontroller følgende:
• Afbrudt forbindelse mellem hoved styringsenhedens kabel og
FTC4-kontrolkortet
• Fejl på hoved styringsenheden, hvis "vent venligst" ikke vises.
• Se nr. 2 nedenfor, hvis "vent venligst" vises.
1. Normal drift.
2, 3. Startkontroller/-procedure for hoved styringsenhed.
(i) Hvis der vises "0%" eller "50-99%" nedenfor "vent venligst", er der en
kommunikationsfejl mellem hoved styringsenheden og FTC4-kontrolkortet.
• Kontroller ledningsforbindelserne på hoved styringsenheden.
• Udskift hoved styringsenheden eller FTC4-kontrolkortet.
(ii) Hvis der vises "1-49%", er der en kommunikationsfejl mellem ude delens og
FTC4's kontrolkort.
• Kontroller ledningsforbindelserne på ude delens kontrolkort og FTC4-kontrolkortet.
(Sørg for at S1 og S2 ikke er krydsforbundne, og S3 er sikkert forbundet uden
nogen skader. (Se afsnit 4.6.))
• Udskift kontrolkortene på ude delen og/eller FTC4.
Normal drift.
Inde delen anvender opdaterede indstillinger i servicemenuen. Normal drift starter
om et kort øjeblik.
1. Kontroller spændingen mellem tilslutningerne L og N eller L3 og N på power
print ude del. (Se afsnit 4.6.)
• Når spændingen ikke er 220 til 240V AC, skal du kontrollere ledningerne til
ude delen og afbryderen.
• Når spændingen er 220 til 240V AC, skal du gå til "2" nedenfor.
2. Kontroller spændingen mellem ude delens tilslutninger S1 og S2. (Se afsnit 4.6.)
• Når spændingen ikke er 220 til 240V AC, skal du kontrollere sikringen på ude
delens kontrolkort og kontrollere for fejl på ledningerne.
• Når spændingen er 220 til 240V AC, skal du gå til "3" nedenfor.
3. Kontroller spændingen mellem inde delens tilslutninger S1 og S2. (Se afsnit 4.6.)
• Når spændingen ikke er 220 til 240V AC, skal du kontrollere ledningerne til
FTC4-ude delen for fejl.
• Når spændingen er 220 til 240V AC, skal du gå til "4" nedenfor.
4. Kontroller FTC4-kontrolkortet.
• Kontroller sikringen på FTC4-kontrolkortet.
• Kontroller for fejl på ledningerne.
• Hvis der ikke er noget problem med ledningerne, er FTC4-kontrolkortet
defekt.
5. Kontroller tilslutningsledningen.
• Når stikkene er forbundet forkert, skal tilslutningerne forbindes på ny som
anvist nedenfor. (Se afsnit 4.6.)
L
N
FTC4
Sort
CN01
strømforsynet
Kontrolkort på
S1
via ude del
tank modulet
S2
(unit)
S3
