Información técnica

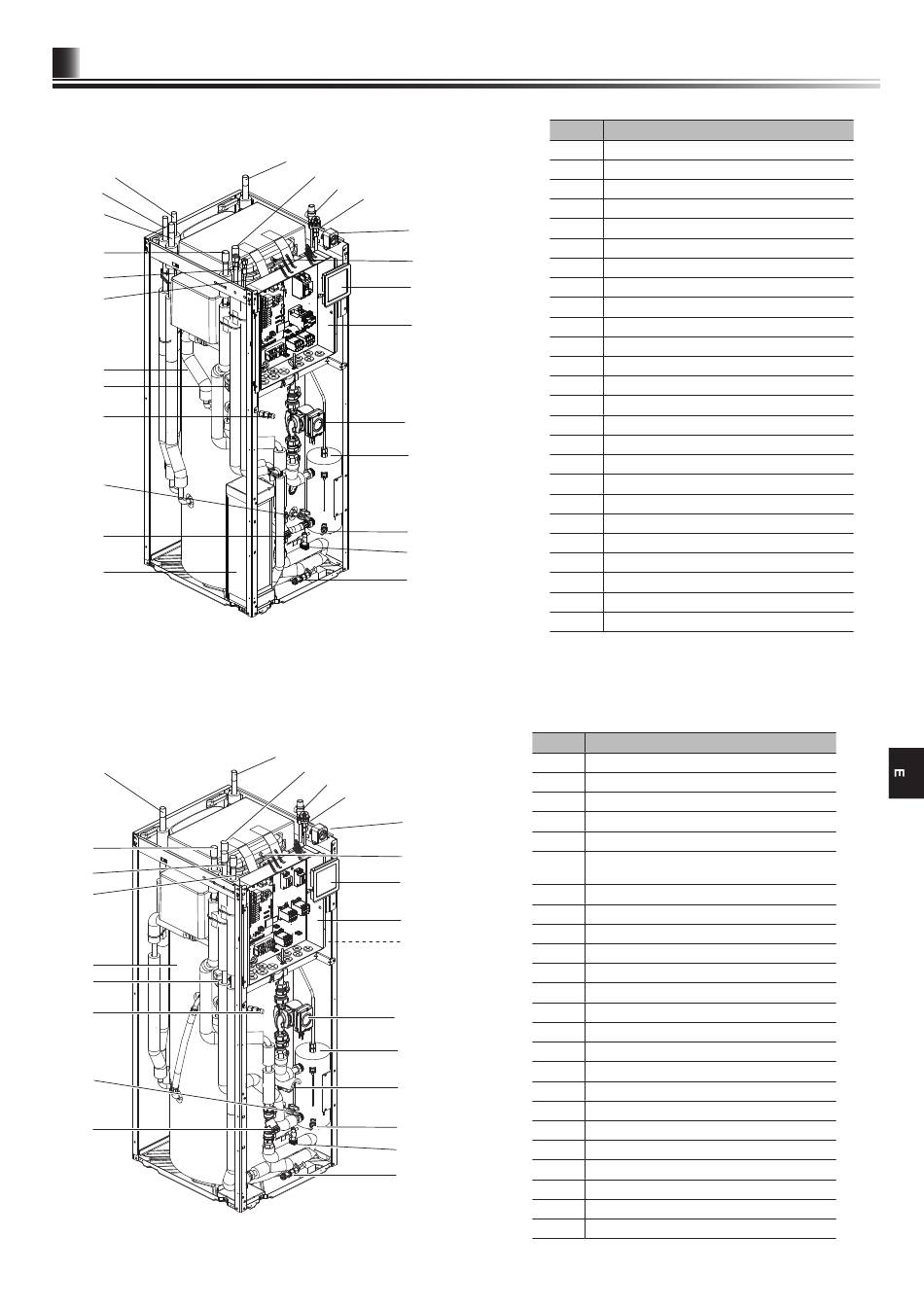

<EHST20C-VM6SB> (sistema modelo split solar)
B
C
D
E
J
K
8
9
11
17
14
18
<Figura 3.3>
<EHPT20X-VM2HB> (sistema modelo compacto RU)
B
E
G
H
8
9
11
17
14
<Figura 3.4>
A
F
2
1
19
3
4
5
10
12
13
15
16
A
F
2
1
19
3
4
5
6
10
12
7
13
15
16
Número Componente
1 Purgador de aire automático
2 Válvula de seguridad de presión
3 Vaso de expansión
4 Mando principal
5 Cuadro eléctrico y de control
8 Depósito de ACS
9 Válvula de 3 vías
10 Bomba de recirculación de agua
11 Purgador de aire manual
12 Resistencia de apoyo
13 Llave de desagüe (resistencia de apoyo)
14 Válvula con filtro
15 Interruptor de flujo
16 Llave de desagüe (circuito primario)
17 Llave de desagüe (depósito de ACS)
18 Intercambiador de placas
19 Manómetro
A Salida de ACS
B Entrada de agua fría
C Salida a solar
D Entrada de solar
E Entrada de calefacción
F Salida a calefacción
J Refrigerante (gas)
K Refrigerante (líquido)
<Tabla 3.4>
Número Componente
1 Purgador de aire automático
2 Válvula de seguridad de presión
3 Vaso de expansión
4 Mando principal
5 Cuadro eléctrico y de control
Válvula de seguridad de temperatura y presión
6
(no visible)
7 Resistencia de inmersión
8 Depósito de ACS
9 Válvula de 3 vías
10 Bomba de recirculación de agua
11 Purgador de aire manual
12 Resistencia de apoyo
13 Llave de desagüe (resistencia de apoyo)
14 Válvula con filtro
15 Interruptor de flujo
16 Llave de desagüe (circuito primario)
17 Llave de desagüe (depósito de ACS)
19 Manómetro
A Salida de ACS
B Entrada de agua fría
E Entrada de calefacción
F Salida a calefacción
G Entrada de bomba de calor
H Salida a bomba de calor
<Tabla 3.5>
8
