Instalación, extracción y sustitución

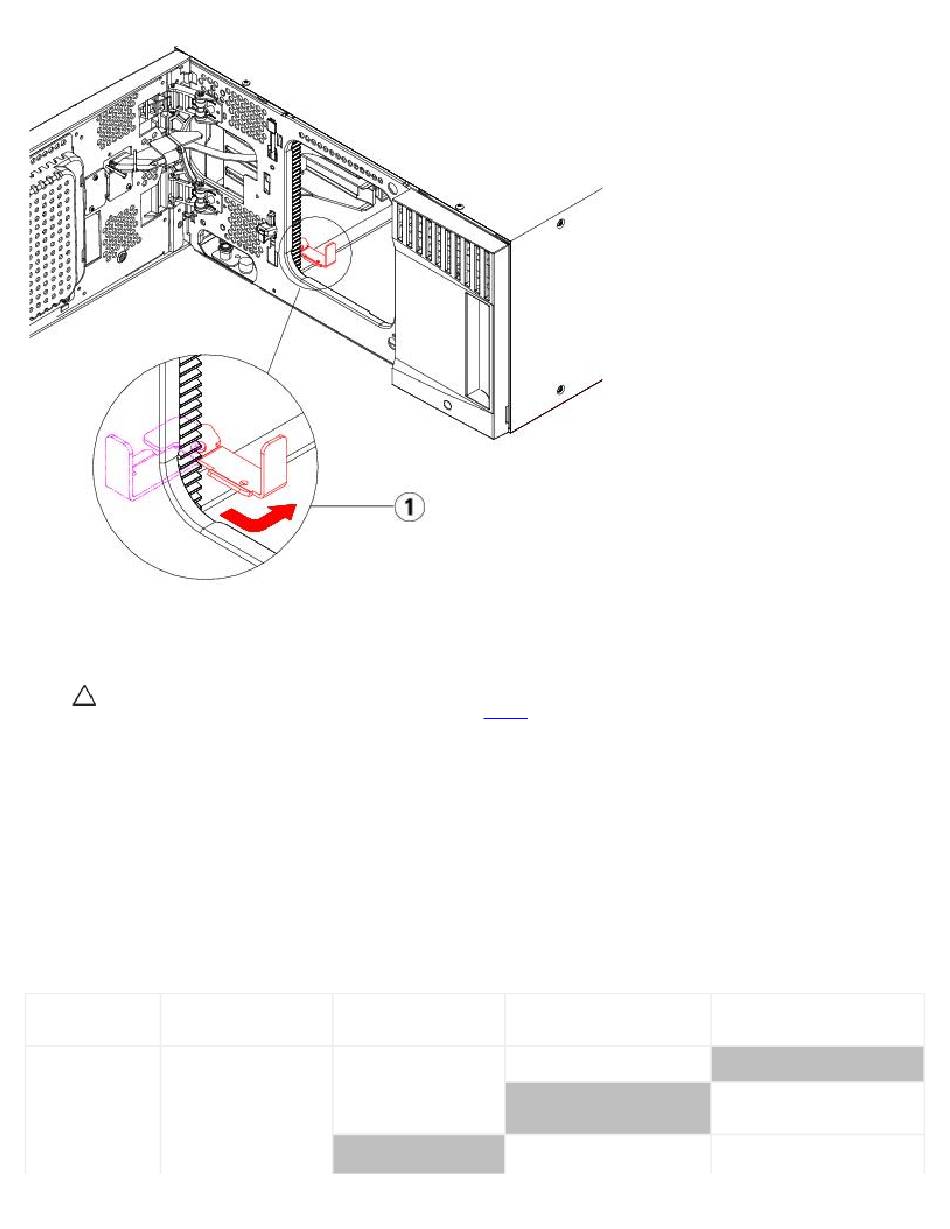

1 Lengüeta de fijación en posición fija
5
Extraiga y sustituya las placas de cubierta, si es necesario.
Precaución:
del robot debe estar fijo, conforme se describe en el
a
Si planea apilar el módulo de control de biblioteca de 5U en la parte superior de la biblioteca, y si el módulo de
expansión de biblioteca de 9U se colocará debajo de éste, quite la placa de cubierta inferior del módulo de control
de biblioteca de 5U y la placa de cubierta superior del módulo de expansión de biblioteca de 9U.
b
Si planea apilar el módulo de control de biblioteca de 5U entre módulos de expansión de biblioteca de 9U, quite las
placas tanto superior como inferior del módulo de control de biblioteca de 5U. Quite también la placa superior del
módulo de expansión de biblioteca de 9U que está debajo del módulo de control de biblioteca de 5U y la placa
inferior del módulo de expansión de biblioteca de 9U que está sobre el módulo de control de biblioteca de 5U.
c
Si planea apilar el módulo de control biblioteca de 5U en la parte inferior de la biblioteca, y si el módulo de
expansión de biblioteca de 9U se colocará sobre éste, quite la placa superior del módulo de control de biblioteca de
5U y la placa inferior del módulo de expansión de biblioteca de 9U.
Figura 15 Ubicaciones recomendadas de los módulos
ML6010 ML6020
file:///T|/htdocs/stor-sys/ML6000/sp/html/ch08.htm[9/17/2012 2:47:58 PM]
Antes de quitar la placa de cubierta inferior del módulo de control de biblioteca de 5U, el conjunto
ML6030
placa de cubierta
step 4 anterior.
ML6030 CM + 1 módulo
de expansión de 9U
placa de cubierta
Módulo de control de
biblioteca de 5U
ML6030 CM + 2 módulos
de expansión de 9U
placa de cubierta
Módulo de expansión de
biblioteca de 9U
Módulo de control de
biblioteca de 5U
