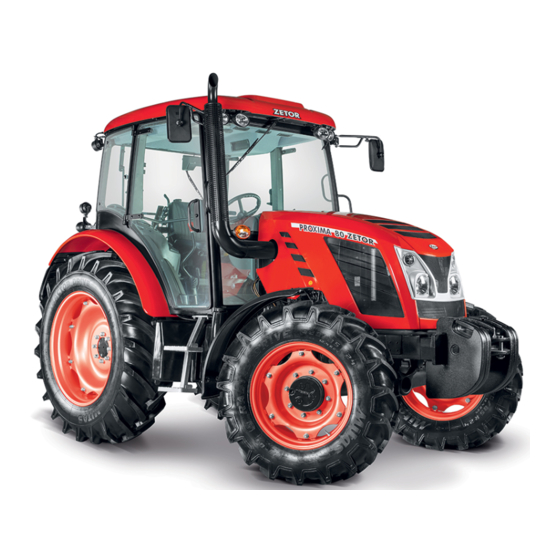

Zetor PROXIMA 70 Instrucciones Para El Manejo Y El Mantenimiento
  1. Manuales
  2. Marcas
  3. Zetor Manuales
  4. Tractores
  5. PROXIMA 70
  6. Instrucciones para el manejo y el mantenimiento
Zetor PROXIMA 70 Instrucciones Para El Manejo Y El Mantenimiento

Zetor PROXIMA 70 Instrucciones Para El Manejo Y El Mantenimiento

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
PROXIMA
INSTRUCCIONES PARA EL MANEJO
Y EL MANTENIMIENTO
6/2017
6 6 /201
/2017 7
70
90
80
100
El tractor es un Zetor. Desde 1946.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Zetor PROXIMA 70

Resumen de contenidos para Zetor PROXIMA 70

  • Página 1 PROXIMA INSTRUCCIONES PARA EL MANEJO Y EL MANTENIMIENTO 6/2017 6 6 /201 /2017 7 El tractor es un Zetor. Desde 1946.
  • Página 2 ZETOR Las Instrucciones para el manejo que les presentamos tienen por objeto familiarizarles con el manejo y el mantenimiento del tractor nuevo. Aunque que muchos de ustedes tienen largas experiencia del servicio de otros tractores, familiarícense, por favor, con el contenido de las mismas lo más detalladamente posible.
  • Página 3  ...

  • Página 4: Tabla De Contenido

    Nivel de vibraciones en el asiento del conductor ................18 Tractores equipados con cargador frontal ..................19 Principios de servicio de los tractores equipados con cargador frontal ........... 20 Tractores Zetor utilizados para el trabajo forestal................21 Mantenimiento preventivo diario ....................... 23 Mantenimiento preventivo diario ...................... 23 Estanqueidad de la instalación de combustión ................

  • Página 5: Índice

    ÍNDICE Respiradores de calefacción y climatización (A)................37 Descongelación del parabrisas (B) ....................37 Cuadro de mandos en el montante derecho de la cabina ............... 38 Cuadro de mandos........................... 38 Visualización de las revoluciones de toma de fuerza ..............40 Conmutadores, interruptores y palancas ..................
  • Página 6 ÍNDICE Frenos de manguera simples y dobles .................... 58 Frenos de mangueras simples ......................58 Frenos de mangueras dobles......................58 Frenos hidráulicos de remolques ..................... 59 Acoplamiento y desacoplamiento de los rápidos de los frenos hidráulicos de remolques ....59 Parada del tractor - freno de mano ....................
  • Página 7 ÍNDICE Funciones de las palancas de mando del circuito hidráulico externo en el distribuidor de una sección ............................. 80 Cantidad de aceite tomada de las tomas externas de hidráulica ............ 81 Conexión y desconexión de los acoplamiento rápidos ..............81 Acoplamientos rápidos con interceptor de goteos ................
  • Página 8 ........................110 Aceites para los motores Zetor que están equipados del filtro de partículas ........ 110 Aceites para los motores Zetor que no están dotados del filtro de partículas DPF....... 111 Aceites para las tomas de fuerza delanteras ................. 111 Aceites para los mecanismos de transmisión de tractores............
  • Página 9 ÍNDICE Orificio de llenado, de control y de vaciado de aceite de los reductores de las ruedas delanteras ........................ 125 Relleno del líquido de frenos......................126 Limpieza de los filtros de calefacción..................... 126 *Filtro de aire con carbón activo..................... 126 Instrucciones para instalar el filtro de carbono................
  • Página 10 ÍNDICE Árbol de toma de fuerza trasero independiente ................154 Tractores dotados de la reversación o del reductor para las velocidades ultra lentas ....155 Revoluciones del árbol de toma de fuerza trasero independiente..........155 Revoluciones de la toma de fuerza delantera Zuidberg ..............155 Diámetro exterior de viraje de contorno y de carrilera - tractores sin tracción delantera ....
  • Página 11  ...

  • Página 12: Ubicación De Los Números De Fabricación

    UBICACIÓN DE LOS NÚMEROS DE FABRICACIÓN 1. Placa de fabricación del tractor 2. Número de fabricación de la cabina 3. Número de fabricación del motor 4. Número de fabricación del tractor Al pedir repuestos y en los contactos escrito y oral utilice datos de su tractor que luego apúntelos en los cuadros presentados más abajo.
  • Página 13 UBICACIÓN DE LOS NÚMEROS DE FABRICACIÓN Expresiones 'a la derecha', 'a la izquierda', 'por delante', 'por detrás' valen en la dirección de marcha.

  • Página 14: Instrucciones De Seguridad Para Usuarios

    INSTRUCCIONES DE SEGURIDAD PARA USUARIOS Presten especial atención a las partes de las instrucciones de funcionamiento y de mantenimiento que van marcadas con este símbolo. Este símbolo lo encuentran en todas las advertencias importantes que se refieren a la seguridad del servicio.

  • Página 15: Arranque Del Motor

    20 km.h Durante la agregación de los tractores Zetor con las máquinas y herramientas de alta resistencia a la tracción, cuando las revoluciones del motor están bajando y éste tiene tendencia parar, trabajando con estas máquinas no se pueden utilizar los cambios de transmisión reducidos 1R, 2R, 3R (riesgo de torsión de...

  • Página 16: Transporte De Personas, Manipulación

    INSTRUCCIONES DE SEGURIDAD PARA USUARIOS Transporte de personas, manipulación En tractor se puede transportar sólo tantas personas cuantas están puestas en el certificado técnico. Personas que no están autorizadas a trabajar con el dispositivo complementario del tractor no pueden detenerse entre el tractor y la máquina de suspensión (herramienta). Antes de poner en marcha el tractor, comprueben si la presencia de persona no autorizada o algún obstáculo no entorpecen su marcha.

  • Página 17: Mantenimiento Preventivo Diario

    INSTRUCCIONES DE SEGURIDAD PARA USUARIOS Protección de la salud y del medio ambiente Los tractores no vienen equipados con especiales filtros de aire succionado a la cabina. Por eso no están dise ñados al trabajo con aerosoles y otras sustancias nocivas a la salud Líquido refrigerante, líquido de frenos, petróleos, diesels, aceites minerales y otros productos derivados del petróleo que se utilizan para el servicio y mantenimeinto del tractor, pueden causar varias enfermedades de piel en el contacto directo con la piel y tienen efecto irritante sobre la...

  • Página 18: Asiento Del Pasajero

    Al manipular con la batería de acumulador hay que tomar alta precaución y evitar cortocircuitos. Si el tractor va equipado con el desconectador de batería, apáguenlo durante la manipulación con batería. Los tractores Zetor no pueden estar en marcha con la batería de acumulador desconectada, se puede provocar un mal funcionamiento grave.

  • Página 19: Nivel De Ruido Externo

    Nivel de vibraciones en el asiento del conductor Los tractores ZETOR se clasifican en la categoría A en las clases I y II. La categoría A incluye todos los tractores con determinado nivel de vibraciones gracias a parecidas especificaciones de construcción.

  • Página 20: Tractores Equipados Con Cargador Frontal

    Tractores equipados con cargador frontal Los tractores Zetor en la versión estándar están designados a usos agrícolas y no para fines especiales. Los tractores designados para operar en la Unión Europea en el caso de utilizar el cargador frontal, tienen que estar equipados con la construcción protectora (FOPS - Falling Object Protective Structure) que protege...

  • Página 21: Principios De Servicio De Los Tractores Equipados Con Cargador Frontal

    No reparen nunca por sí solos el cargador frontal y no lo utilicen retocado/modificado sin la aprobación previa de ZETOR. Debido al incumplimiento de estas instrucciones el cargador puede resultar peligroso. En caso de cualquier daño o lesión ZETOR TRACTORS no asume ninguna responsabilidad.

  • Página 22: Tractores Zetor Utilizados Para El Trabajo Forestal

    árbol o rama sobre la cabina, eventualmente contra la intrusión de objetos en la cabina. En caso de que el tractor Zetor se utiliza para trabajos forrestales en la Unión Europea, debe ser protegido contra este tipo de riesgos.
  • Página 23 NOTAS  ...

  • Página 24: Mantenimiento Preventivo Diario

    MANTENIMIENTO PREVENTIVO DIARIO Mantenimiento preventivo diario Realicen diariamente o como máximo después de cada 8 - 10 horas de funcionamiento Estanqueidad de la instalación de combustión Comprueben si hay fugas en el conjunto de combustión, incluso el depósito de combustible. Eliminen inmediatamente todas las fugas.

  • Página 25: Frenos Hidráulicos

    MANTENIMIENTO PREVENTIVO DIARIO Frenos hidráulicos Revise la estanqueidad de frenos hidráulicos, el mando hidráulico del embrague y la cantidad del líquido de freno en el depósito de compensación. Mantenga el nivel del líquido de freno entre 3/4 del volumen de depósito (nivel máximo) y 1/2 del volumen de depósito (nivel mínimo).

  • Página 26: Filtración De La Cabina

    MANTENIMIENTO PREVENTIVO DIARIO Filtración de la cabina Revise y eventualmente limpie los filtros de aire de la ventilación de cabina colocados en el voladizo delantero del techo. El cambio de filtros depende del contenido de polvo del medio ambiente laboral. La regeneración parcial se hace con sacudiendo el polvo o soplando el polvo con aire comprimido.

  • Página 27: Prueba De Funcionamiento Corta

    MANTENIMIENTO PREVENTIVO DIARIO Prueba de funcionamiento corta Después de arrancar comprueben si ha apagado el indicador de avería del manejo hidrostático, el indicador de la lubricación del motor y el indicador de la carga. Comprueben la función y estanqueidad de los circuitos hidtáulicos del manejo.

  • Página 28: Familiarización Con El Tractor

    FAMILIARIZACIÓN CON EL TRACTOR El usuario del tractor se ve obligado a familiarizarse de antemano con los procedimientos e instrucciones para el servicio seguro del tractor recomendados. Durante el servicio ya es tarde! Cabina de seguridad Para entrar y salir de la cabina utilicen generalmente el lado izquierdo del tractor.

  • Página 29: Ventana Trasera

    FAMILIARIZACIÓN CON EL TRACTOR Ventana trasera Viene equipada con una manilla y en la posición abierta está retenida por puntales de gas. El cristal trasero es térmico. Marchando sobre la superficie agria recomendamos bloquear la ventana en la posición cerrada - peligro de ruptura del cristal. Antes de empezar a trabajar con máquinas montadas en la suspensión de tres puntos trasera del tractor asegúrese si no hay colisión entre la herramienta...

  • Página 30: Visera Parasol

    FAMILIARIZACIÓN CON EL TRACTOR Visera parasol Subimos la visera parasol tirando del anillo (B) y el anillo lo fijamos enganchándolo del anillo (C). Para volver la visera parasol a la posición inicial presione el botón (1) en la visera respectiva. FH13N013 Luz interior Se enciende y apaga mediante el botón marcado con la...

  • Página 31: Activación Del Salpicador

    FAMILIARIZACIÓN CON EL TRACTOR Activación del salpicador El salpicador del cristal delantero se pone en acción pulsando el conmutador del limpiaparabrisas de dos velocidades delantero instalado en el montante derecho de la cabina. El tiempo máximo de la marcha ininterrumpida de la bomba del salpicador es de 20 s. C130 Asiento del copiloto El asiento del copiloto es basculante y está...

  • Página 32: Asiento Del Chófer Mars Svratka

    FAMILIARIZACIÓN CON EL TRACTOR Asiento del chófer Mars Svratka El sistema de montaje elástico del asiento es ajustable al peso del conductor dentro de los límites de 50 a 120 kg. Se ajusta girando la palanca cuadrada. El indicador del ajuste de peso está...

  • Página 33: Asiento Del Chófer Sears

    FAMILIARIZACIÓN CON EL TRACTOR Asiento del chófer Sears P13N003 El asiento del chófer Sears puede ser en ejecución con el amortiguamiento mecánico (A) o neumático (B). 1 - Ajuste del asiento al peso del chófer (se ajuste girando, dirección según el pictograma en el fuelle del asiento) 2 - Ajuste vertical del asiento (aflojando la palanca - asiento más arriba, apretando la palanca - asiento más abajo)

  • Página 34: Volante Inclinable

    FAMILIARIZACIÓN CON EL TRACTOR Volante inclinable Ajuste angular del volante Realice el ajuste inclinando el volante, luego desbloquee el mecanismo de bloqueo y gire la palanca (1) en la dirección de la flecha. Después de ajustar el volante, bloquee la palanca (1) apretándola contra la dirección de la flecha.

  • Página 35: Filtro De Aire Con Carbón Activo

    FAMILIARIZACIÓN CON EL TRACTOR *Filtro de aire con carbón activo F13BN015 Los filtros con carbón activo se instalan en vez del filtro antipolvo estándar y su cambio se hace del mismo modo como en los filtros normales. El filtro deber estar instalado con cara blanca hacia la rejilla. La instrucción de montaje se encuentra en el capítulo 'Instrucciones de mantenimiento'.

  • Página 36: Controlador De La Válvula De Calefacción (A)

    FAMILIARIZACIÓN CON EL TRACTOR Controlador de la válvula de calefacción (A) a - válvula de calefacción cerrada b - válvula de calefacción abierta F_02_16_a Controlador del ventilador (B) 0 - ventilador apagado 1 - revoluciones bajas del ventilador 2 - revoluciones medianas del ventilador 3 - revoluciones máximas del ventilador F_02_16_b Interruptor del aire acondicionado...

  • Página 37: Funcionamiento Correcto Del Sistema De Calefacción Y Climatización

    FAMILIARIZACIÓN CON EL TRACTOR Funcionamiento correcto del sistema de calefacción y climatización Para el funcionamiento correcto de la calefacción o la climatización es necesario crear cierta sobrepresión en la cabina. Por eso se recomienda cerrar todas las ventanillas, puertas y la tapa abatible en el techo de la cabina.

  • Página 38: Inmediatamente Después Del Enfriamiento De La Cabina

    FAMILIARIZACIÓN CON EL TRACTOR Inmediatamente después del enfriamiento de la cabina Inmediatamente después del enfriamiento de la cabina y descenso de la temperatura interior al nivel deseado, se recomienda a proceder de la manera siguiente: - controlador de la circulación de aire (D) conmute de la posición (b - recirculación de aire) a la posición (a - aspiración del aire exterior) - para la regulación continua de la temperatura de aire...

  • Página 39: Cuadro De Mandos En El Montante Derecho De La Cabina

    FAMILIARIZACIÓN CON EL TRACTOR Cuadro de mandos en el montante derecho de la cabina 1. interruptor de faros de trabajo delanteros sobre el techo de la cabina 2. interruptor de faros de trabajo traseros sobre el techo de la cabina 3.
  • Página 40 FAMILIARIZACIÓN CON EL TRACTOR del motor se enciende en caso de una falla en la dirección hidrostática. Al encontrarse el motor en reposo, debe estar encendido. 15 - combustible (anaranjado). Se enciende al quedarse entre 1/6 - 1/10 de capacidad del tanque. 16 - no conectado.

  • Página 41: Visualización De Las Revoluciones De Toma De Fuerza

    FAMILIARIZACIÓN CON EL TRACTOR Visualización de las revoluciones de toma de fuerza F54e Presionando el botón marcado con la flecha se visualiza la indicación en la parte izquierda de la pantalla y el número de revoluciones de la toma de fuerza en la parte derecha. Se trata del número de revoluciones en las revoluciones independientes embragadas de la toma de fuerza.

  • Página 42: Botón Para El Cambio De Luces

    FAMILIARIZACIÓN CON EL TRACTOR trabajo está seňalizado con un símbolo encendido en el interruptor i - Interruptor del ATF delantero (apagado - encendido). El funcionamiento del ATF está seňalizado con un símbolo encendido en el interruptor. El interruptor está equipado del seguro mecánico contra la activación no deseada.

  • Página 43: Conmutador De Los Intermitentes, Las Luces Tenues Y Largas Y La Bocina

    FAMILIARIZACIÓN CON EL TRACTOR Conmutador de los intermitentes, las luces tenues y largas y la bocina a - bocina acústica - presionar el interruptor en la dirección del eje b - luces tenues c - intermitentes derechos d - intermitentes izquierdos e - bocina luminosa f - luces largas E139a...

  • Página 44: Llave En La Posición '0

    FAMILIARIZACIÓN CON EL TRACTOR Llave en la posición '0' Tensión de todos los aparatos controlados a través de la llave está desconectada. La llave se puede sacar. Llave en la posición 'T' La tensión está conectada a todos los aparatos excepto el arrancador.

  • Página 45: Palanca De Mando Del Paro De Motor

    FAMILIARIZACIÓN CON EL TRACTOR Palanca de mando del paro de motor Sacando un poco la palanca de mando, se para inmediatamente el motor y con su voltezuela en la posición un poco sacada está su posición retenida. Después de pararse el motor, vuelva la palanca de mando a su posición original.

  • Página 46: Palanca Del Cambio De Marcha

    FAMILIARIZACIÓN CON EL TRACTOR Palanca del cambio de marcha F - marcha para adelante; palanca delante R - marcha para atrás; palanca atrás El cambio de velocidad se realiza cuando el tractor está parado. E149B Palanca del cambio de velocidades de carretera y reducidas H velocidades de carretera N punto muerto L velocidades reducidas...

  • Página 47: Palanca De Cambio De Velocidad De La Toma De Fuerza - Tractor Dotado De La Reversación O Del Reductor Para Las Marchas Ultralentas

    FAMILIARIZACIÓN CON EL TRACTOR Palanca de cambio de velocidad de la toma de fuerza - tractor dotado de la reversación o del reductor para las marchas ultralentas 1000 (540E) rev/min punto muerto 540 rev/min G153a Activación del árbol de toma de fuerza delantero Zuidberg El árbol de toma de fuerza delantero se activa y desactiva con el interruptor ubicado en el cuadro de mandos.

  • Página 48: Depósito De Combustible

    FAMILIARIZACIÓN CON EL TRACTOR Depósito de combustible El tanque de combustible está ubicado en la parte derecha del tractor. En serie se monta el tanque plástico de un volumen 124 litros. A pedido del cliente es posible equipar el tractor con un tanque de 150 litros.
  • Página 49 NOTAS  ...

  • Página 50: Servicio De Marcha

    SERVICIO DE MARCHA Antes de poner en marcha el tractor nuevo, familiarícese primero con el esquema del cambio de velocidades y parado el motor pruebe cada una de las posiciones de la palanca de cambios. En la marcha normal, antes de salir, debe comprobar si el estado técnico corresponde a las condiciones del tráfico seguro.

  • Página 51: Seňalización De Averías Del Sistema De Precalentamiento

    SERVICIO DE MARCHA Seňalización de averías del sistema de precalentamiento La avería del sistema de precalentamiento está seňalizada con el parpadeo del indicador de precalentamiento. - Cuando el motor está parado y el indicador de precalentamiento parpadea 1x al segundo se realizará el precalentamiento en modo seguro como a temperaturas bajas, independientemente de la temperatura del refrigerante.

  • Página 52: Calentador Del Refrigerante

    SERVICIO DE MARCHA Calentamiento adicional del motor lo realicen ya en marcha. El calentamiento del motor mediante larga marcha en vacío o fuerte aumento de velocidad es perjudicial para el motor. Si la temperatura del refrigerante no alcanza 45°C no sobrepasen las revoluciones del motor por encima de 2000 min *Calentador del refrigerante Se monta en la parte derecha del bloque de motor.

  • Página 53: Arranque / Inicio

    SERVICIO DE MARCHA Arranque / inicio C211 1. Pisen el pedal de embrague. 2. Muevan la palanca de cambios principal al punto muerto. 3. Arranquen el motor. 4. Elijan la velocidad en carretera o reducida. 5. Muevan la palanca del cambio de marcha a la dirección de marcha del tractor deseada (adelante o atrás). 6.

  • Página 54: Filtro De Partículas Sólidas - Seňalización De Las Fallas Del Sistema

    SERVICIO DE MARCHA Filtro de partículas sólidas - seňalización de las fallas del sistema Las fallas del sistema del filtro de partículas sólidas durante la marcha del motor están seňalizadas con el indicador rojo encendido en el cuadro de mandos y subsecuentemente seňalizadas con la seňal acústica.

  • Página 55: Regeneración Del Filtro De Partículas Sólidas

    SERVICIO DE MARCHA Regeneración del filtro de partículas sólidas Durante el servicio del tractor el filtro de partículas sólidas se obstruye con partículas sólidas producidas durante la marcha por la combustión del combustible. El filtro de partículas obstruído se regenera automáticamente por la temperatura de los gases de escape a mayor carga del motor.

  • Página 56: Embrague De Velocidades

    SERVICIO DE MARCHA Embrague de velocidades Las velocidades (marchas) se embragan con la palanca de cambios principal. A - versión estándar del tractor Con la palanca de cambios principal se embragan las velocidades y también la dirección de marcha. B - tractor equipado de la reversación Con la palanca de cambios principal se embragan sólo velocidades, la dirección de marcha se embraga con la palanca de reversación.

  • Página 57: Marcha Cuesta Arriba

    SERVICIO DE MARCHA Marcha cuesta arriba Durante la marcha cuesta arriba hay que cambiar de marcha más alta a una más baja a tiempo para evitar la caída de revoluciones del motor bajo 800 min y. No permitan tal marcha que puede conducir a la parada del motor debido a la sobrecarga.

  • Página 58: Marcha Con El Eje Motor Delantero Activado/Embragado

    SERVICIO DE MARCHA Marcha con el eje motor delantero activado/embragado Utilice el eje motor delantero cuando las ruedas traseras están patinando para aumentar la fuerza de tracción del tractor. No se recomienda la marcha por carretera o un suelo duro con el eje motor delantero embragado (origina un desgaste excesivo de los neumáticos de las ruedas delanteras).

  • Página 59: Alarma De Aviso De La Caída De Presión De Aire

    SERVICIO DE MARCHA Alarma de aviso de la caída de presión de aire La caída de la presión de aire debajo de 450 kPa está seňalizada con la luz testigo roja y con el símbolo de tractor rojo con el título STOP, colocada en el cuadro de mandos.

  • Página 60: Frenos Hidráulicos De Remolques

    SERVICIO DE MARCHA Frenos hidráulicos de remolques Acople los frenos hidrálicos del remolque o semirremolque al acoplamiento rápido marcado con la flecha. El mando de los frenos hidráulicos de remolques (semirremplques) es sincronizado con los efectos de los frenos del tractor. La presión de trabajo la genera el aceite suministrado con una bomba de engranajes no desacoplable del sistema hidráulico.

  • Página 61: Parada Del Motor

    SERVICIO DE MARCHA Parada del motor Después del trabajo del tractor, cuando el motor estaba expuesto a carga máxima, es preciso asegurar su enfriamiento. 1. Antes de parar el motor, baje las revoluciones a 800 - 1000 r.p.m. y déjelo marchar por espacio de unos 5 minutos.

  • Página 62: Rodaje Del Tractor

    RODAJE DEL TRACTOR Principios generales en el período de rodaje de un nuevo tractor durante las primeras 100 horas de funcionamiento G251 Durante las primeras 100 horas de funcionamiento: carguen el motor de forma normal eviten el funcionamiento del motor a carga parcial eviten la marcha excesiva en vacío comprueben el nivel de aceite en motor con frecuencia (en este período es un consumo elevado de aceite normal)
  • Página 63 NOTAS  ...

  • Página 64: Utilización Para El Transporte

    UTILIZACIÓN PARA EL TRANSPORTE Antes de salir asegúrense de que el estado técnico del tractor corresponde con las condiciones del gráfico seguro. Estando enganchado remolque u otro equipo adicional revisen su empalme y correcta fijación de la carga. Nunca bajen del tractor en marcha para enganchar por sí solo el remolque. Presten también atención a la seguridad de su ayudante.

  • Página 65: Boca Automática De La Suspensión Vertical Cbm

    UTILIZACIÓN PARA EL TRANSPORTE Boca automática de la suspensión vertical CBM Moviendo la palanca (1) en la dirección de la flecha (a) se retrae el perno (2) a posición superior que se indica con un pasador de advertencia expulsado (3), véase la fig. (A).

  • Página 66: Módulo Soporte Con La Esfera Ø 80

    UTILIZACIÓN PARA EL TRANSPORTE Módulo soporte con la esfera ø 80 Soporte con la esfera ø 80 se utiliza sólo para acoplar los semirremolques con equipo de remolque diseňado para la esfera ø 80. Desbloqueo de la suspensión fig. (A): Moviendo la palanca (1) en la dirección de la flecha se desplaza la chaveta de retención (2).

  • Página 67: Desacoplamiento Del Remolque De Un Eje

    UTILIZACIÓN PARA EL TRANSPORTE Desacoplamiento del remolque de un eje Se realiza después de elevar un poco la suspensión mediante la palanca del circuito hidráulico internoy con embragada la regulación de posición. Mueva la palanca de mando de la suspensión hacia atrás. La palanca está...
  • Página 68 UTILIZACIÓN PARA EL TRANSPORTE Máxima carga estática vertical admisible de las suspensiones para remolques y semirremolques Tipo de Carga Ø Tipo de Carga Ø suspensión estática perno suspensión estática perno vertical de la vertical de la admisi- suspensión admisi- suspensión 31 mm 38 mm 2 000 kg...
  • Página 69 NOTAS  ...

  • Página 70: Tracción De Máquinas Agrícolas

    TRACCIÓN DE MÁQUINAS AGRÍCOLAS Antes de arrancar la máquina accionada por la toma de fuerza del tractor, comprueben si las revoluciones de la toma de fuerza de la máquina del tractor son concordes (540 rev/min o 1 000 rev/min). La diferencia en revoluciones puede conducir a graves daňos y lesiones. Trabajo con la toma de fuerza 1.

  • Página 71: Terminales Cambiables De La Toma De Fuerza Trasera

    TRACCIÓN DE MÁQUINAS AGRÍCOLAS Terminales cambiables de la toma de fuerza trasera El tractor viene equipado con seis o veintiún terminal de una ranura de toma de fuerza cambiable. Procedimiento del cambio: 1. Con los alicates de crimpado desmonte el anillo de retención (1) 2.

  • Página 72: Palanca De Embrague De Velocidades Del Atf - Tractor Dotado De La Reversación O Del Reductor Para Las Marchas Ultralentas

    TRACCIÓN DE MÁQUINAS AGRÍCOLAS Palanca de embrague de velocidades del ATF - tractor dotado de la reversación o del reductor para las marchas ultralentas a - 1000 (740E) rpm n - puento muerto b - 540 rpm Las velocidades se embragan cuando el tractor está parado y la palanca del desacoplamiento manual del embrague de ATF está...

  • Página 73: Potencia Transmitida Máxima

    TRACCIÓN DE MÁQUINAS AGRÍCOLAS Potencia transmitida máxima Árbol de toma de Potencia transmitida fuerza delantero 1000 rpm máx. 45 kW* trasero 1000 rpm plena potencia del motor 540 rpm plena potencia del motor 540E rpm plena potencia del F_02_46 motor * Si se trata de la transmisión de potencia sin golpes, el valor de la máx.

  • Página 74: Equipo Hidráulico

    EQUIPO HIDRÁULICO Equipo hidráulico Sirve para levantar y bajar máquinas agrícolas e implementos enganchados en la suspensión en tres puntos trasera. Está formado de los circuitos externo e interno. La fuente del aceite presurizado es la bomba de engranajes. El aceite se toma del relleno común para la caja de cambios y la caja de transmisión final.

  • Página 75: Elementos De Mando Del Circuito Hidráulico Interior

    EQUIPO HIDRÁULICO Elementos de mando del circuito hidráulico interior 1. palanca para ajustar las regulaciones de fuerza o de posición 2. palanca para ajustar la posición flotante, la altura de la suspensión en tres puntos en las regulaciones de posición o combinada 3.

  • Página 76: Control De Sensibilidad Del Sistema Hidráulico

    EQUIPO HIDRÁULICO Control de sensibilidad del sistema hidráulico Control (mando) de sensibilidad del sistema hidráulico (4) sirve para ajustar la sensibilidad del sistema hidráulico en las regulaciones de fuerza o combinada. Girando el mando en la dirección (a), aumenta la sensibilidad del sistema, en la dirección (b) disminuye.

  • Página 77: Regulación De Fuerza De La Carrera De Suspensión En Tres Puntos Trasera

    EQUIPO HIDRÁULICO Regulación de fuerza de la carrera de suspensión en tres puntos trasera P+11N010 La regulación de fuerza de la suspensión en tres puntio trasera es un modo de regulación en la que el implemento enganchado en la suspensión en tres puntos trasera es automáticamente reajustado verticalmente en función del cambio de la resistividad de terreno.

  • Página 78: Control (Mando) Externo De Los Brazos Traseros De La Hidráulica

    EQUIPO HIDRÁULICO Control (mando) externo de los brazos traseros de la hidráulica El control (mando) externo de los brazos traseros hidráulicos se encuentra en el guardabarros derecho trasero y posibilita al operador un acoplamiento del implemento más fácil gracias a que es posible controlar el movimiento de barras inferiores de la suspensión en tres puntos desde fuera del tractor.

  • Página 79: Elementos De Mando Del Circuito Hidráulico Externo

    EQUIPO HIDRÁULICO Elementos de mando del circuito hidráulico externo P+11N015 Las palancas de mando del circuito hidráulico externo están ubicadas en el guardabarros derecho. palanca (a) controla sección inferior del distribuidor - acoplamientos rápidos (1) y (2) palanca (b) controla sección central del distribuidor - acoplamientos rápidos (3) y (4) palanca (c) controla sección superior del distribuidor - acoplamientos rápidos (5) y (6) El acoplamiento rápido (0) está...

  • Página 80: Funciones De Las Palancas De Mando Del Circuito Hidráulico Interno

    EQUIPO HIDRÁULICO Funciones de las palancas de mando del circuito hidráulico interno P+11N017 La palanca (a) tiene cuatro posiciones N - Posición neutral. Las tomas al acoplamiento rápido (1) y (2) están cerradas y el aceite en el aparato hidráulico acoplado está bloqueado. La palanca (a) en esta posición está retenida. 1 - Presión en el acoplamiento rápido (1).

  • Página 81: Funciones De Las Palancas De Mando Del Circuito Hidráulico Externo En El Distribuidor De Una Sección

    EQUIPO HIDRÁULICO P+11n019 La palanca (c) tiene cuatro posiciones, controla los acoplamientos rápidos (5) y (6). N - Posición neutral. Las tomas al acoplamiento rápido (5) y (6) están cerradas y el aceite en el aparato hidráulico acoplado está bloqueado. La palanca (c) en esta posición está retenida. 5 - Presión en el acoplamiento rápido (5).

  • Página 82: Cantidad De Aceite Tomada De Las Tomas Externas De Hidráulica

    EQUIPO HIDRÁULICO Cantidad de aceite tomada de las tomas externas de hidráulica Si después de desconectar la máquina baja el nivel de aceite en la caja de cambios, lo que ha sido causado por su continuo evacuación del tractor al circuito hidráulico de la máquina, es preciso rellenar la cantidad faltante.

  • Página 83: Conexión De Máquinas Y Herramientas Al Circuito Hidráulico Externo

    EQUIPO HIDRÁULICO Conexión de máquinas y herramientas al circuito hidráulico externo Acoplamiento del cilindro de doble efecto Acople el cilindro de doble efecto siempre a los acoplamientos rápidos de una sección. Acoplamiento de máquinas e implementos ensamblados de varias partes Al trabajar con las máquinas agrícolas ensambladas de más piezas (combinadores, niveladores, gradas), en las que el bastidor central lleva acoplados de modo articulado los bastidores extremos que se basculan a la posición vertical para el transporte con ayuda de los cilindros hidráulicos controlados por el circuito exterior...

  • Página 84: Tomas Delanteras Del Circuito Hidráulico Externo

    EQUIPO HIDRÁULICO Tomas delanteras del circuito hidráulico externo A pedido del cliente el tractor puede ser equipado con las tomas del circuito hidráulico externo, ubicadas en la parte delantera. Los acoplamientos rápidos (1) y (2) son bajo presión, el acoplamiento rápido (0) está directamente unido con el espacio de la caja de transmisión final y está...
  • Página 85 NOTAS  ...

  • Página 86: Suspensiones

    SUSPENSIONES Suspensión en tres puntos trasera Sirve para acoplar las máquinas agrícolas montadas y semimontadas y la herramienta con puntos de suspensión de las categorías I o II según ISO. Estas categorías difieren en la longitud del eje de suspensión lo que es distancia entre los centros de esferas de los juegos de suspensión inferiores cuando la herramienta está...

  • Página 87: Ajustamiento De Altura De Las Bielas De Elevación

    SUSPENSIONES Ajustamiento de altura de las bielas de elevación Biela elevadora, véase la fig. (A): Después de desacoplar el extremo superior de biela elevadora de la espiga del brazo elevador de hidráulica, realice el ajuste girando el ojete (1). Biela elevadora, véase la fig. (B): Saque un poco el volvedor (2) en la dirección de la derecha y girándolo realice el ajuste.

  • Página 88: Selección De Orificios En La Consola

    SUSPENSIONES Alargando biela superior, es preciso prestar atención a que ambas articulaciones (acoplamientos) estén desatornilladas del tubo a la misma longitud. E457 Selección de orificios en la consola Empalme de biela superior a alguno de los orificios 'a' - 'd' de la consola: - sensibilidad de la hidráulica reguladora (palanca de mando del sistema en la posición 'D' o 'M').

  • Página 89: Aseguramiento De Barras Inferiores Con Los Enganches Cbm

    SUSPENSIONES Aseguramiento de barras inferiores con los enganches CBM Especialmente para las condiciones de trabajo difíciles (agregación de máquinas pesadas en las pendientes o agregación de máquinas descargadas lateralmente) recomendamos cerrar el enganche de barra inferior metiendo el tornillo M8 en el orificio (S) y asegurando el tornillo con tuerca.

  • Página 90: Regulación De La Velocidad De Bajada De La Suspensión En Tres Puntos Delantera

    SUSPENSIONES Regulación de la velocidad de bajada de la suspensión en tres puntos delantera Antes de iniciar el trabajo con herramienta agregada en suspensión delantera en tres puntos, se recomienda a realizar el reglaje de la válvula estranguladora (3) para que el tiempo necesario para el descenso de herramienta desde la posición límite superior a la posición límite inferior no exceda de 1 a 1,5 segundos.

  • Página 91: Marcha Con Máquinas Agrícolas Acopladas En La Suspensión En Tres Puntos Delantera

    SUSPENSIONES Marcha con máquinas agrícolas acopladas en la suspensión en tres puntos delantera Durante la marcha del tractor con máquinas agrícolas suspendidas en el enganche delantero es la velocidad de marcha máxima 15 km.h . Si en la suspensión en tres puntos delantera no está acoplada herramienta o contrapeso, recomendamos subir bielas elevadoras inferiores a la posición de transporte.

  • Página 92: Cambio Del Ancho De Ruedas

    CAMBIO DEL ANCHO DE RUEDAS Cambio del ancho de ruedas delanteras en el eje delantero no accionado Se modifica el ancho de ruedas sacando o introduciendo los prolongadores telescópicos (A) del eje delantero, con el eje delantero levantado y con la correspondiente reconfiguración de elementos ajustadores.

  • Página 93: Cambio Del Ancho De Ruedas En El Eje De Tracción Delantera

    CAMBIO DEL ANCHO DE RUEDAS Cambio del ancho de ruedas en el eje de tracción delantera Distancia ajustable (mm) Neumáticos utilizados 11,2 - 24, 11,2R24, 1525, 1620, 1680, 1770, 12,4 - 24, 12,4R24 1825, 1920 13,6R24 1610, 1690, 1760, 1835, 1910 Cambio del ancho de ruedas se hace con el cambio de posición de la llanta y el disco.

  • Página 94: Conicidad De Las Llantas Delanteras

    CAMBIO DEL ANCHO DE RUEDAS El ajuste de los topes (A) cambiará si soltamos la tuerca (2) y desroscamos o atornillamos el tornillo (1). Siempre cuando cambiamos los topes de ruedas en el eje de tracción delantera hace falta comprobar su ajustamiento según los puntos 1 hasta Conicidad de las llantas delanteras El valor de la conicidad de las llantas delanteras medidas en la llanta del tractor:...

  • Página 95: Ajuste De La Convergencia De Ruedas En Los Tractores Sin El Eje Motor Delantero

    CAMBIO DEL ANCHO DE RUEDAS Ajuste de la convergencia de ruedas en los tractores sin el eje motor delantero C506 Nota: los tractores de versión estándar van equipados de la dirección hidrostática. ajuste las ruedas simétricamente con el eje longitudinal del tractor por delante, en el plano horizontal de los ejes de ruedas mida la distancia entre las llantas, marque el punto de medición adelántese un poco con el tractor de forma que los puntos marcados estén en el plano horizontal de...
  • Página 96 CAMBIO DEL ANCHO DE RUEDAS neumáticos anchura ancho de ruedas utilizados variable neumáticos en mm 12,4-36 1350 - 1800 13,6-36 1350 - 1800 14,9-28 1425 - 1800 14,9R28 1425 - 1800 16,9-28 1425 - 1800 16,9R28 1425 - 1800 16,9-30 1425 - 1800 16,9R30 1425 - 1800...
  • Página 97 NOTAS  ...

  • Página 98: Lastres (Pesos Adicionales)

    LASTRES (PESOS ADICIONALES) Los contrapesos acoplables son imprescindibles para la carga necesaria de los ejes de tractor, para asegurar buena dirigibilidad o estabilidad del tractor. Lastre delante de frontal del capó Combinación Pesos de lastres de lastres (kg) (pzs) 4x50 + 66 8x50 + 66 P11NE551 Lastre de la suspensión en tres puntos delantera...

  • Página 99: Calzar Ruedas Delanteras

    LASTRES (PESOS ADICIONALES) Calzar ruedas delanteras Antes de levantar las ruedas traseras recuerde asegurar el tractor contra el movimiento calzando las ruedas delanteras! E555 Procedimiento de llenar los neumáticos con líquido F226 1. Levantando un poco el tractor, disminuya el peso del neumático y posicione la válvula del neumático hacia arriba (A) 2.

  • Página 100: Solución Anticongelante Para Llenar Los Neumáticos

    LASTRES (PESOS ADICIONALES) 1. levantando el tractor, disminuya el peso del neumático y posicione la rueda con la válvula hacia arriba (A) 2. vacíe el aire y desatornille el obús de válvula, posicione la rueda con la válvula hacia abajo Vaciado el líquido puede causar la subpresión en el neumático.
  • Página 101 NOTAS  ...

  • Página 102: Instalación Eléctrica

    INSTALACIÓN ELÉCTRICA En la instalación eléctrica del tractor no se debe realizar ninguna intervención adicional (conexión de otros aparatos eléctricos) por su sobrecarga potencial! Reparando la instalación eléctrica presten atención sobre todo a la manipulación con el acumulador para evitar el contacto de la piel o la ropa con electrólito . Informaciones de mantenimiento básicas El acumulador debe conectarse siempre con el polo negativo a la tierra y con el polo positivo al alternador.

  • Página 103: Mantenimiento Del Acumulador

    INSTALACIÓN ELÉCTRICA Mantenimiento del acumulador F298 Mantenga limpio el acumularor y bien fijado en el vehículo. No obstante, el dispositivo fijador no debe deformar la vasija del acumulador. En los acumuladores de polipropileno el nivel de electrolito no debe descender bajo la raya del mínimo marcada en la vasija. Para completar el nivel de electrolito, utilice agua destilada exclusivamente! 1.

  • Página 104: Mantenimiento Del Alternador

    INSTALACIÓN ELÉCTRICA Mantenimiento del alternador E606a Al lavar y limpiar el tractor, proteja el alternador contra la penetración de agua o de gasoleo! En el transcurso del servicio se prohibe desconectar el alternador del acumulador! El alternador no se debe poner en marcha en vacío , o sea con el conductor desconectado del borne '+B' desconectado y el borne '+D' conectado.

  • Página 105: Ubicación De Fusibles En El Armario De Fusibles

    INSTALACIÓN ELÉCTRICA Ubicación de fusibles en el armario de fusibles F13BN028 Poz. Velikost pojistky Jištěný systém Interruptor de luces de aviso ,luces de frenos bocina, baliza mando del eje motor delantero, mando del bloqueo del diferencial, alimentación del cuadro de mandos luces largas con indicador luces de contorno izquierdas, iluminación del cuadro de mandos, iluminación de matrícula...

  • Página 106: Revisión Del Reglaje De Luces En El Frontal (Máscara) Del Tractor

    INSTALACIÓN ELÉCTRICA Revisión del reglaje de luces en el frontal (máscara) del tractor F_02_145 Para hacer la revisión en la pared de prueba, el tractor debe estar posicionado en la superficie horizontal y los neumáticos deben estar inflados a la presión recomendada. El ajuste vertical básico es de 3,5 % con el peso en vacío del tractor.

  • Página 107: Revisión Del Reglaje De Los Faros En El Techo De La Cabina

    INSTALACIÓN ELÉCTRICA Lista de bombillas G612 Pos. Ubicación de bombilla Voltaje Wattaje Portalámparas Nota faros pincipales H4 12 V 55/60 W P 43t luces tenues de techo H7 12 V 55 W PX26d luces delanteras combinadas intermitentes P21W 12 V 21 W BA 15s luces de posición R5W...

  • Página 108: Mantenimiento Del Tractor

    MANTENIMIENTO DEL TRACTOR Actividades reliazadas diariamente siempre antes de iniciar el trabajo Antes de arrancar el motor Revisión del nivel de aceite en el motor Revisión del nivel de refrigerante y de la estanqueidad de uniones del sistema refrigerante Revisión del nivel de aceite en el depósito del circuito de la dirección hidrostática Revisión del nivel de líquido de freno y de la estanqueidad de frenos hidráulicos Revisión del nivel de aceite en la caja de cambios y caja de transmisión final Revisión de la presión de aire en todos los neumáticos...

  • Página 109: Actos Realizados Fuera Del Intérvalo De 500 Horas De Servicio

    MANTENIMIENTO DEL TRACTOR Actos realizados fuera del intérvalo de 500 horas de servicio en el tractor nuevo o en el tractor después de la revisión general luego siempre después de contador de horas de servicio 1000 1500 2000 2500 3000 trabajar..horas de servicio Revisión y ajuste del juego de válvulas 2000...

  • Página 110: Cambios De Cargas Y Filtros

    MANTENIMIENTO DEL TRACTOR Cambios de cargas y filtros en el tractor nuevo o en el tractor después de la revisión general luego siempre depsués contador en horas de servicio 1000 1500 2000 de trabajar...horas de servicio Cambio del aciete de motor Cambio del elemento de filtro del aceite de motor Cambio del elemento de filtro de...

  • Página 111: Fluidos De Servicio Y Cargas Utilizados - Cantidades

    7 litros. Hay que aplicarlo también en caso de la agregación con máquinas acopladas al circuito hidráulico externo. Especificación de aceite para los motores Zetor que están equipados del filtro de partículas Denominación del aceite...

  • Página 112: Aceites Para Los Motores Zetor Que No Están Dotados Del Filtro De Partículas Dpf

    MANTENIMIENTO DEL TRACTOR Aceites para los motores Zetor que no están dotados del filtro de partículas DPF Denominación del aceite Clase de Clases de viscosidad SAE rendimientos API Shell Rimula R3 X 15W-40 API CH-4 MOL Dynamic Transit 15W-40 API CI-4...

  • Página 113: Aceites Para Los Mecanismos De Transmisión De Tractores

    MANTENIMIENTO DEL TRACTOR Aceites para los mecanismos de transmisión de tractores Fabricante Denominación del aceite Clase de Clase de viscosidad rendimiento Shell Shell Donax TD GL-4 Shell spirax GX GL-4 Aral EP 80 GL-4 Fluid HGS GL-4 Super Traktoral 10W - 30 GL-4 Esso Torque Fluid 62...

  • Página 114: Aceites Para La Dirección Hidrostática De Tractores

    MANTENIMIENTO DEL TRACTOR Aceites para la dirección hidrostática de tractores Fabricante Denominación del Clasificación aceite Shell TELLUS DO 32 HLP DIN 51524 Aral Vitam DE 32 HLP DIN 51524 Fuchs RENOLIND10VG HLP DIN 51524-2 ÖMV Hyd HLP 32 HLP DIN 51524 PARAMO MOGUL H-LPD 32 HLP DIN 51524...

  • Página 115: Líquido Al Sistema De Refrigeración Del Tractor

    En caso de utilizar el gasóleo con mayor contenido de azufre, la vida del filtro de partículas puede reducir significativamente. Combustible para los motores Zetor que no están dotados del filtro de partículas sólidas Gasóleo verano para el período desde 1. 4. hasta 31. 10.

  • Página 116: Eje Delantero No Accionado

    MANTENIMIENTO DEL TRACTOR Eje delantero no accionado N° Denominación número de posición puntos de lubricación ňones de dirección pivote central Suspensión para el remolque de un sólo eje N° Denominación número de posición puntos de lubricación cojinetes del pivote de los 0 hasta 4 enganches (según la...

  • Página 117: Boca De Suspensión Para El Remolque

    MANTENIMIENTO DEL TRACTOR Boca de suspensión para el remolque n° denominación número de posición puntos de lubricación Boca de suspensión para el remolque Consola de barra superior n° nombre número posición de puntos de lubricación Pivotes de la consola de biela superior Perno de desacoplamiento de embrague n°...

  • Página 118: Instrucciones De Mantenimiento

    INSTRUCCIONES DE MANTENIMIENTO La mayoría de los trabajos del mantenimiento planificado puede ser realizada por el chófer o el usuario del tractor solo. No obstante, si no disponen del suficiente equipo técnico es mejor dejar la realización de intervenciones más difíciles en un taller experto. Todos los trabajos que se refieren al limpiado, engrase y ajuste del tractor o de las máquinas de suspensión se pueden realizar cuando el motor y otras partes movibles están parados, excepto la revisión de frenos, carga e hidráulica.

  • Página 119: Cambio Del Filtro De Flujo Completo Del Aceite De Motor

    INSTRUCCIONES DE MANTENIMIENTO Cambio del filtro de flujo completo del aceite de motor Se hace en cada cambio del aceite de motor. Antes de montar un nuevo filtro limpien la superficie de estanqueidad del cuerpo (1) y del filtro (2). Apliquen un poco de aceite (con el cual van a llenar el motor) sobre la junta de goma y aprietan el filtro con mano.

  • Página 120: Mantenimiento Del Depurador De Aire Seco - Indicador De La Contaminación

    INSTRUCCIONES DE MANTENIMIENTO 4. de la misma manera desaireen la bomba de inyección 5. hagan el desaireamiento con tornillo (3) colocado en el cuerpo de la bomba E708 Mantenimiento del depurador de aire seco - indicador de la contaminación Es necesario hacer el mantenimiento del depurador después de la seňalización del indicador de la contaminación.

  • Página 121: Regeneración Del Cartucho Principal Del Depurador De Aire

    INSTRUCCIONES DE MANTENIMIENTO Regeneración del cartucho principal del depurador de aire - tirando saquen el cartucho principal del depurador seco Si el cartucho principal no está daňado (en la parte interior del cartucho no debe haber polvo) realicen la regeneración soplando aire comprimido de la parte interior del cartucho.

  • Página 122: Cambio Del Aceite Y Del Cartucho Filtrante Del Sistema De La Dirección Hidrostática

    INSTRUCCIONES DE MANTENIMIENTO Cambio del aceite y del cartucho filtrante del sistema de la dirección hidrostática 1. debajo del depósito del sistema de la dirección hidrostática coloquen un recipiente adecuado 2. desrosquen el tornillo en el fondo del depósito 3. vacíen el aceite 4.

  • Página 123: Desaireamiento Del Circuito Hidráulico Del Sistema De La Dirección Hidrostática

    INSTRUCCIONES DE MANTENIMIENTO Desaireamiento del circuito hidráulico del sistema de la dirección hidrostática E722 1. aseguren el tractor contra movimiento y eleven el eje delantero 2. arranquen el motor y déjenlo marchar en vacío aprox. 1 minuto 3. en marcha en vacío del motor giren el volante varias veces para ambos lados 4.

  • Página 124: Revisión Y Cambio Del Aceite En La Caja De Cambios, Caja De Transmisión Final Y Portales Del Eje Trasero

    INSTRUCCIONES DE MANTENIMIENTO calefacción). 5 - Llene el sistema de enfriamiento noc el líquido enfriador hasta la boca del depósito de compensación y cierre el tapón de sobrepresión. FH12N084 6 - Arranque el motor para un minuto aproximadamente. 7 - Complete el nivel del líquido enfriador en el depósito de compensación hasta la raya MAX.

  • Página 125: Orificios De Drenaje Y De Inspección

    INSTRUCCIONES DE MANTENIMIENTO Orificios de drenaje y de inspección 1. tapón de vaciado del aceite del aparato de transmisión 2. tapón de vaciado del aceite de la toma para eje motor delantero 3. *tornillo de inspección de la cámara de frenos 4.

  • Página 126: Cambio Del Cartucho De Purificador De Aceite En El Filtro Impulsor De La Bomba Del Sistema Hidráulico

    INSTRUCCIONES DE MANTENIMIENTO Cambio del cartucho de purificador de aceite en el filtro impulsor de la bomba del sistema hidráulico Cambio del cartucho de purificador de aceite en el filtro impulsor de la bomba del sistema hidráulico Antes de reemplazar el cartucho del purificador de aceite, coloque un recipiente apropiado debajo del tractor para recoger el aceite gotante .

  • Página 127: Relleno Del Líquido De Frenos

    INSTRUCCIONES DE MANTENIMIENTO Relleno del líquido de frenos El depósito está ubicado en la parte izquierda del tractor, delante de la cabina y es accesible después de levantar el capó delantero. Mantenga el nivel del líquido de frenos entre 3/4 del contenido del depósito (nivel máximo) y 1/2 del contenido del depósito (nivel mínimo).

  • Página 128: Instrucciones Para Instalar El Filtro De Carbono

    INSTRUCCIONES DE MANTENIMIENTO Instrucciones para instalar el filtro de carbono 1. Saque el filtro antiguo de la bocina del conducto de aire. 2. Remueva el embalaje del nuevo filtro. 3. Inserte el filtro a la bocina del conducto de aire de manera que la orientación del paso de aire corresponda con la dirección del paso por el filtro según la indicación de la flecha en el filtro.

  • Página 129: Revisión De La Estanqueidad Del Sistema De Aire

    INSTRUCCIONES DE MANTENIMIENTO Revisión de la estanqueidad del sistema de aire - llene el depósito de aire a la presión máxima (730 ± 20 kPa) - al pararse el motor, no debe descender la presión en más de 10 kPa durante 10 minutos La estanqueidad debe revisarse diariamente antes de la marcha con remolque o semirremolque.

  • Página 130: Puesta Del Tractor Fuera De Servicio

    INSTRUCCIONES DE MANTENIMIENTO Puesta del tractor fuera de servicio Si el tractor se pone fuera de servicio para un tiempo breve, infle los neumáticos al valor especificado para la marcha por carretera. Caso de poner el tractor fuera de servicio para un tiempo prolongado (almacenamiento), calce el tractor y baje la presión en los neumáticos al mínimo (las ruedas no deben tocar el suelo).
  • Página 131 NOTAS  ...

  • Página 132: Puesta A Punto

    PUESTA A PUNTO La mayoría de los siguientes trabajos requiere cierta experiencia y los equipos de servicio y diagnósticos exigentes. Por lo tanto se recomienda encomendar estos trabajos a los talleres especializados o autorizados. Tensión de la correa achaflanada En correcta tensión de la correa achaflanada la deflexión de la correa debe ser 5,5 mm con la fuerza 25 N sobre una correa.

  • Página 133: Aireamiento Del Sistema De Frenos Del Tractor

    PUESTA A PUNTO Aireamiento del sistema de frenos del tractor Realice la aireación del sistema de frenos siempre en el orden siguiente: 1. sistema de frenos de aire comprimido para remolques 2. frenos de pie de ruedas traseras 3. frenos hidráulicos de remolque Realice la aireación del sistema de frenos de aire comprimido para remolques y de frenos de pie de ruedas traseras siempre con los pedales de frenos desacoplados,...

  • Página 134: Aireación De Frenos De Ruedas Traseras

    PUESTA A PUNTO 2. Aireación de frenos de ruedas traseras E759 Realice esta operación procediendo de la manera siguiente: 1. Revise la cantidad del líquido de frenos en el depósito de compensación. Complete la cantidad de líquido de frenos faltante al nivel máximo 2.

  • Página 135: Revisión Y Ajuste De Frenos De Pie Y De Mano

    PUESTA A PUNTO Revisión y ajuste de frenos de pie y de mano Realice el ajuste en el orden siguiente: 1. ajuste del freno de pie 2. ajuste del freno de mano Otro procedimiento no es posible. Tampoco es posible ajustar sólo el freno de pie o el freno de mano. Las operaciones de ajuste se eslabonan.

  • Página 136: Ajuste Del Freno De Mano

    PUESTA A PUNTO Ajuste del freno de mano 1. Lleve la palanca (4) a tal posición que la distancia entre la consola (K) y la frente de la horquilla en la palanca (4) sea 109 mm (para que la palanca (4) encierre un ángulo de 20° con el plano vertical). 2.

  • Página 137: Ajuste Del Mando Mecánico Del Embrague De Árbol De Toma De Fuerza

    PUESTA A PUNTO Ajuste del mando mecánico del embrague de árbol de toma de fuerza C769 El mismo actúa a través del cojinete de desembrague sobre las palancas del embrague del árbol de toma de fuerza. 1. Palanca 2. Cable Bowden 3.

  • Página 138: Ajuste Del Embrague De Marcha Del Motor

    PUESTA A PUNTO 1. Palanca 2. Cable Bowden 3. Tuerca de ajuste 4. Tornillo fijador 5. Espiga 6. Perno del cable Bowden 7. Palanca de brazo doble 8. Espiga 9. Árbol con palanca 10. Interruptor eléctrico 11. Cojinete 12. Palancas descopladoras del embrague de marcha 13.

  • Página 139: Juego En Los Cojinetes De Ruedas Delanteras En El Tractor Sin El Eje Motor Delantero

    PUESTA A PUNTO Juego en los cojinetes de ruedas delanteras en el tractor sin el eje motor delantero Asegure el tractor contra movimiento accidental! - Levante y calce el eje delantero - Destornille la tapa del cojinete (1) - Saque la chaveta (2) de la tuerca encastillada (3) - Apriete la tuerca encastilada (3) con un momento de 15 - Destornille la tuerca en 180°...

  • Página 140: Calibración De La Velocidad De Marcha Del Cuadro De Mandos Digital

    PUESTA A PUNTO Calibración de la velocidad de marcha del cuadro de mandos digital E769a Después del montaje en la planta de fabricación, el cuadro de mandos está calibrado. Realice nueva calibración en los siguientes casos: - en el desgaste considerable de neumáticos - en el montaje de nuevos neumáticos - al cambiar el cuadro de mandos Procedimiento de la calibración:...
  • Página 141 NOTAS  ...

  • Página 142: Parámetros Técnicos Principales

    PARÁMETROS TÉCNICOS PRINCIPALES Dimensiones principales del tractor Tipo del tractor Tractores sin el eje Tractores con el eje nota motor delantero motor delantero Longitud de contorno con equipo de suspensión con la suspensión en tres puntos delantera bajada 4803 4717 Longitud de contorno con equipo de suspensión sin la suspensión en tres puntos delantera...

  • Página 143: Datos Técnicos De Motores De Los Tractores Proxima (Stage Iii A 8V)

    PARÁMETROS TÉCNICOS PRINCIPALES Datos técnicos de motores de los tractores Proxima (STAGE III A 8V) Tipo del tractor Proxima 70 Proxima 80 Proxima 90 Proxima Tipo del motor 7205 1105 1205 1005 Clase del motor de ignición por compresión, cuatro tiempos con inyección directa de combustible, sobrealimentado...

  • Página 144: Datos Técnicos De Los Motores De Tractores Proxima (Stage Iii B 16V)

    PARÁMETROS TÉCNICOS PRINCIPALES Datos técnicos de los motores de tractores Proxima (STAGE III B 16V) Tipo del tractor Proxima 80 Proxima 90 Proxima 100 Tipo del motor 1106 1206 1006 De ignición por compresión, de cuatro tiempos con Clase del motor inyección directa de combustible, sobrealimentado con turbosoplador Versión del motor...

  • Página 145: Carga Máxima Admisible Del Eje Delantero Del Tractor Sin Tracción Delantera (Kg)

    PARÁMETROS TÉCNICOS PRINCIPALES Carga máxima admisible del eje delantero del tractor sin tracción delantera (kg) Velocidad de Distancia entre ruedas (mm) marcha 1495 - 1500 1570 - 1600 1870 - 1900 (km.h 3000 3000 2500 2300 2300 2300 1500 1500 1500 Las cargas son vigentes para el eje como tal, las cargas admisibles de los neumáticos las especifica la tabla 'Capacidad de carga de los neumáticos delanteros'.

  • Página 146: Capacidad De Carga De Neumáticos Delanteros

    PARÁMETROS TÉCNICOS PRINCIPALES Capacidad de carga de neumáticos delanteros Velocidad de marcha 40 km.h 30 km.h capacidad de carga capacidad de carga Dimensión del neumático (kg) (kg) neum. neum. inflación (kPa) inflación (kPa) 1 pza 1 pza 9,5-24 1780 1110 2220 11,2-24 1960...
  • Página 147 PARÁMETROS TÉCNICOS PRINCIPALES Velocidad de marcha 20 km.h 8 km.h Dimensión capacidad de carga capacidad de carga (kg) (kg) neumático neum. neum. inflación inflación (kPa) (kPa) 1 pza 1 pza 9,5-24 1330 2660 1550 3100 11,2-24 1450 2900 1700 3400 11,2R24 1450 2900...

  • Página 148: Capacidad De Carga De Neumáticos Traseros

    PARÁMETROS TÉCNICOS PRINCIPALES Capacidad de carga de neumáticos traseros Velocidad de marcha 40 km.h 30 km.h capacidad de carga del capacidad de carga del Dimensión del neumático neumático neumático (kg) (kg) neum. neum. inflación inflación (kPa) (kPa) 1 pza 1 pza 12,4-28 1430 2860...

  • Página 149: Cambio De La Capacidad De Carga De Neumáticos Delanteros (%)

    PARÁMETROS TÉCNICOS PRINCIPALES Velocidad de marcha 20 km.h 8 km.h capacidad de carga del capacidad de carga del Dimensión del neumático neumático neumático (kg) (kg) neum. neum. inflación inflación (kPa) (kPa) 1 pza 1 pza 12,4-28 2000 4000 2000 4000 10 PR 14,9-28 2000...

  • Página 150: Combinaciones De Ruedas Permitidas Para Los Tractores Con El Eje Motor Delantero

    PARÁMETROS TÉCNICOS PRINCIPALES Combinaciones de ruedas permitidas para los tractores con el eje motor delantero Ruedas delanteras Ruedas traseras Proxima 70 Proxima 70, 80, 90, 100 Proxima 80, 90, 100 dimensión equivalente dimensión dimensión equivalente dimensión equivalente neumáticos neumáticos neumáticos neumáticos...

  • Página 151: Fuerza De Tracción

    PARÁMETROS TÉCNICOS PRINCIPALES Fuerza de tracción 2WD / 4WD Tipo del tractor Fuerza de tracción máxima (kN) en la barra oscilante sobre hormigón, tractor en la versión de emergencia 28 / 33 28,5 / 33,5 30 / 35 31,5 / 36,5 con lastre, en el deslizamiento a 15% Velocidad del tractor en km/h Tractor dotado de la caja de cambios sincronizada - velocidad 30 km/h...

  • Página 152: Tractor Dotado De La Caja De Cambios Sincronizada Y De La Reversación - Velocidad 30 Km/H

    PARÁMETROS TÉCNICOS PRINCIPALES Tractor dotado de la caja de cambios sincronizada y de la reversación - velocidad 30 km/h Revoluciones Velocidad Velocidad del tractor en km/h bajo revoluciones nominales del motor del ATF embragada y las dimensiones especificadas de los neumáticos traseros dependiente 14,9 - 16,9 -...

  • Página 153: Tractor Dotado De La Caja De Cambios Sincronizada Y De La Reversación - Velocidad 40 Km/H

    PARÁMETROS TÉCNICOS PRINCIPALES Tractor dotado de la caja de cambios sincronizada y de la reversación - velocidad 40 km/h Velocidad Revoluciones Velocidad del tractor en km/h bajo revoluciones nominales del motor embragada del ATF y las dimensiones especificadas de los neumáticos traseros dependiente 14,9 - 16,9 -...

  • Página 154: Tractor Dotado Del Reductor Para Las Velocidades Ultra Lentas - Velocidad 30 Km/H

    PARÁMETROS TÉCNICOS PRINCIPALES Tractor dotado del reductor para las velocidades ultra lentas - velocidad 30 km/h Velocidad Revoluciones Velocidad del tractor en km/h bajo revoluciones nominales del motor embragada del ATF y las dimensiones especificadas de los neumáticos traseros dependiente 14,9 - 16,9 - 12,4 -...

  • Página 155: Tractor Dotado Del Reductor Para Las Velocidades Ultra Lentas - Velocidad 40 Km/H

    PARÁMETROS TÉCNICOS PRINCIPALES Tractor dotado del reductor para las velocidades ultra lentas - velocidad 40 km/h Revoluciones Velocidad Velocidad del tractor en km/h bajo revoluciones nominales del motor del ATF embragada y las dimensiones especificadas de los neumáticos traseros dependiente 14,9 - 16,9 - 12,4 -...
  • Página 156 PARÁMETROS TÉCNICOS PRINCIPALES Tractores dotados de la reversación o del reductor para las velocidades ultra lentas Revoluciones del árbol de toma de fuerza trasero independiente revoluciones del árbol de toma de revoluciones del árbol de toma de revoluciones fuerza / revoluciones del motor fuerza / revoluciones del motor 540 / 1987 598 / 2200...
  • Página 157 PARÁMETROS TÉCNICOS PRINCIPALES Cálculo de carga límite de tractor El acoplamiento de máquinas a los brazos frontales o traseros del sistema hidráulico no debe sobrepasar la carga total admisible del tractor, de cada uno de los ejes, ni la carga útil de neumáticos del tractor. Por lo tanto, antes de comprar la agregación, asegúrese de que estas condiciones están cumplidas con el siguiente cálculo: Para el cálculo es necesario conocer los siguientes datos:...
  • Página 158 PARÁMETROS TÉCNICOS PRINCIPALES Máquina portada por detrás, eventualmente frontalmente y por detrás portada la combinación 1. Cálculo de carga mínima del eje delantero G V min Registre en tabla el valor del cálculo de carga mínima del eje delantero. Máquina portada frontalmente 2.
  • Página 159 PARÁMETROS TÉCNICOS PRINCIPALES Carga admisible de tractor y de ejes Tabla Valor admisible Valor real según el según el cálculo fabricante Peso total del tractor 5.500kg Carga del eje delantero 2.600kg Carga del eje trasero 5.000kg El valor real según el cálculo debe ser menor o igual al valor admisible dado por el fabricante del tractor. Bajo cualquier condición de carga debe ser mantenida la dirigibilidad del eje delantero, es decir al menos 20% del peso real de tractor debe estar sobre el eje delantero.
