取り付け説明書
コネクター ファスナーの取り付け
US
FC
ESM
PTB
TR
RU
UK

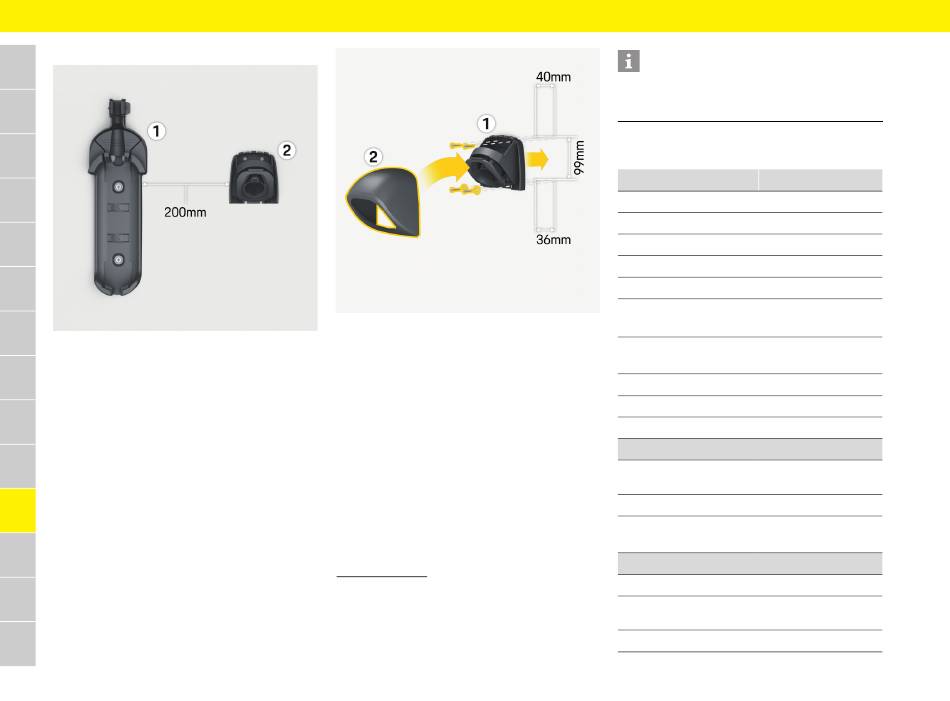

図14：ウォール マウントからコネクター ファスナー
までの距離
VIE
コネクター ファスナーを取り付けるときは、
ウォール マウントとの間隔を 200 mm 確保し
てください。
HE
AR
JPN
KOR
CHT
THA
282
図15：ドリル寸法
1. コネクター ファスナー 1をカバー 2から外
してください。このために、両側のカバー
の上部を互いに押します。適切なツールを
使用してコネクター ファスナーに抵抗を加
え、カバーを取り外します。
2. 壁にドリル穴をマーキングしてください。
3. 取付穴をドリルで開け、取付プラグを差し
込んでください。
4. コネクター ファスナー 1を壁にネジ留めし
てください。
5. カバー 2をコネクター ファスナー 1 に下か
ら取り付け、押し上げてください。
6. 車両プラグをコネクター ファスナーに挿入
してください。
1)
7. スイス
など国によっては、 ケーブル マネー
ジメント システムを使用する必要があり
ます。
1) 印刷時。詳細については、ポルシェ正規販売店に
お問い合わせください。ポルシェ正規販売店のご
利用を推奨いたします。十分なトレーニングを受
けた経験豊かなスタッフが、最新の技術情報と専
用工具や専用装置を駆使し、確かな整備をお約束
します。
インフォメーション
コネクター ファスナーを壁から取り外すため
に、両側のカバー上部を互いに押し、コネク
ター ファスナーから取り外します。
テクニカル データ
エレクトリカル データ PMCPJ96A
9.6 kW
出力
40 A (単相)
定格電流
200 V
主電源電圧
L、N、PE
主電源接続
50 Hz/60 Hz
主電源周波数
II
過電圧カテゴリー
(IEC 60664)
Type A (AC ： 30 mA) +
内蔵ブレーカー
DC： 6 mA
I
保護クラス
IP55 (防雨型)
保護レーティング
タイプ 1 PSE
車両プラグ
メカニカル データ
コントロール ユニット
4.6 kg
およびケーブルの重量
4.5 m
車両ケーブルの長さ
国 に よ っ て 異 な り
電源供給ケーブルの
1)
長さ
ます
周囲および保管条件
–30 °C～+50 °C
周囲温度
5 ～95 % で結露の無
湿度
いこと
最大海抜 5,000 m
標高
、 0.3 m～1.6 m
