Anest Iwata DDP 120 B.TE Manual De Instrucciones página 104

ES
DPS-70 C - DPS-70 CN BOMBAS DE DOBLE MEMBRANA

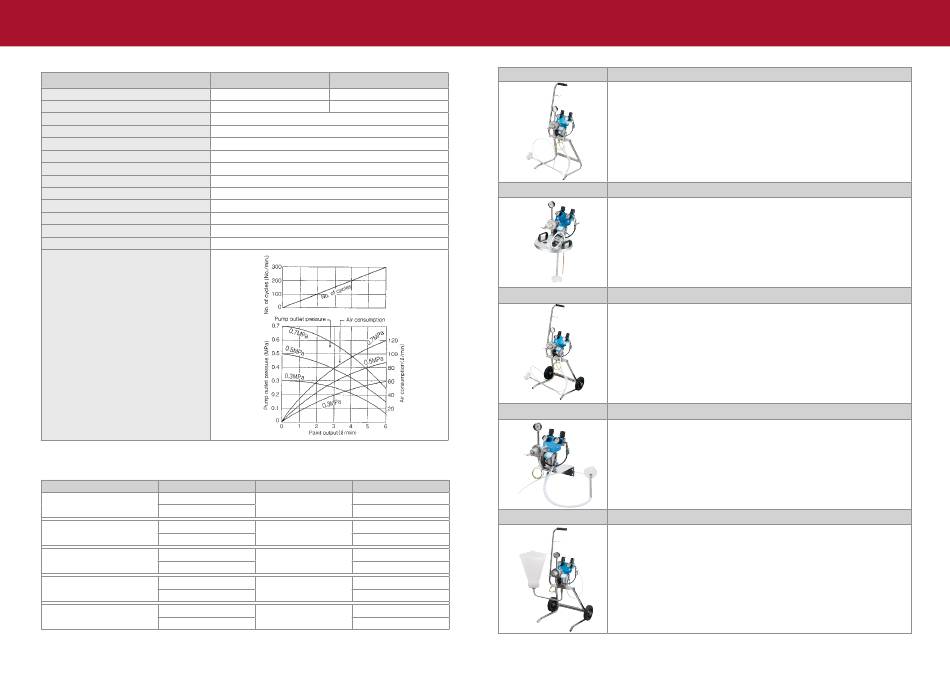

6. ESPECIFICACIONES TÉCNICAS
MODELO
Bomba Tipo
Conductos del fluido
Presión aire de trabajo
Máx. presión fluido de trabajo
Entrada aire
Salida fluido
Entrada fluido
Caudal ciclo a 30 cyc/min
Caudal ciclo a 200 cyc/min
Viscosidad pintura
Temperatura de trabajo
Compresor (potencia requerida)
Nivel de ruido
CURVA DE RENDIMIENTO
* 0.3/0.5/0.7 MPa: en el gráfico indica la presión de aire
* Probado con Trementina
6.1 DIMENSIONES Y PESOS MODELOS DPS
MONTAJE MODELOS
DPS -701 C
sobre Caballete
DPS -701 CN
DPS -702 C
sobre Tapa sin Tambor
DPS -702 CN
DPS -703 C
sobre Carro
DPS -703 CN
DPS -704 C
sobre Estribo a muro
DPS -704 CN
DPS -7036 C
sobre Carro con Tolva
DPS -7036 CN
76
DPS-70 C.TE DPS-70 CN.TE
DDP-70B DDP-70 BN
Aluminio Acero Inoxidable
1.5~7 bar (22~100 psi)
7 bar (100 psi)
G 1/4"
G 3/8"
G 1/4"
0.6 lt./min
6 lt./min
60sec/Ford#4
5~40°C
0.4~0.75 kW
66 dB(A)
Dimensiones (mm) Pesos (Kg)
6.0
410 x 358 x 700
7.4
5.1
357 x 312 x 683
6.5
8.5
439 x 452 x 868
9.9
5.0
364 x 214 x 428
7.1
8.5
573 x 555 x 868
9.9
DPS-70 C - DPS-70 CN BOMBAS DE DOBLE MEMBRANA ES
6.2 TODAS LAS VERSIONES
sobre CABALLETE
Versión DDP montada sobre Caballete con regulador de presión pintura, 2 reductores de
presión aire (para bomba y pistola), tubería aspiración con filtro, retorno de material, 2
dispositivos de seguridad (1 válvula superpresión,1 válvula a esfera con orificio de escape).
• PR-5BL Regulador de presión pintura para DPS 70-1C.TE
• PR-5BLN Regulador de presión pintura para DPS 70-1CN.TE
sobre TAPA SIN TAMBOR
Versión DDP montada sobre Tapa (sin tambor) con regulador de presión pintura, 2 reduc-
tores de presión aire (para bomba y pistola), tubería aspiración con filtro (para tambor de 20
litros),retorno de material, 2 dispositivos de seguridad (1 válvula superpresión,1 válvula a
esfera con orificio de escape).
• PR-5BL Regulador de presión pintura para DPS 70-2C.TE
• PR-5BLN Regulador de presión pintura para DPS 70-2CN.TE
sobre CARRO
Versión DDP montada sobre Carro con regulador de presión pintura, 2 reductores de presión
aire (para bomba y pistola), tubería aspiración con filtro, retorno de material, 2 dispositivos
de seguridad (1 válvula superpresión, 1 válvula a esfera con orificio de escape).
• PR-5BL Regulador de presión pintura para DPS 70-3C.TE
• PR-5BLN Regulador de presión pintura para DPS 70-3CN.TE
sobre ESTRIBO A MURO
Versión DDP montada sobre Estribo a Muro con regulador de presión pintura, 2 reductores
de presión aire (para bomba y pistola), tubería aspiración con filtro,retorno de material, 2
dispositivos de seguridad (1 válvula superpresión,1 válvula a esfera con orificio de escape).
• PR-5BL Regulador de presión pintura para DPS 70-4C.TE
• PR-5BLN Regulador de presión pintura para DPS 70-4CN.TE
sobre CARRO CON TOLVA
Versión DDP montada sobre Carro con tolva, regulador de presión pintura, 2 reductores de
presión aire (para bomba y pistola), retorno de material, Tolva de plástico 6 litros (con filtro
50 Mesh), 2 dispositivos de seguridad (1 válvula superpresión, 1 válvula a esfera con orificio
de escape).
• PR-5BL Regulador de presión pintura para DPS 70-36C.TE
• PR-5BLN Regulador de presión pintura para DPS 70-36CN.TE
DPS 70-1C.TE | DPS 70-1CN.TE
DPS 70-2C.TE | DPS 70-2CN.TE
DPS 70-3C.TE | DPS 70-3CN.TE
DPS 70-4C.TE | DPS 70-4CN.TE
DPS 70-36C.TE | DPS 70-36CN.TE
77
