DPS-120 C - DPS-90 G BOMBAS DE DOBLE MEMBRANA
CUERPO BOMBA DDP
98

BOMBA DE MEMBRANA DPS

B

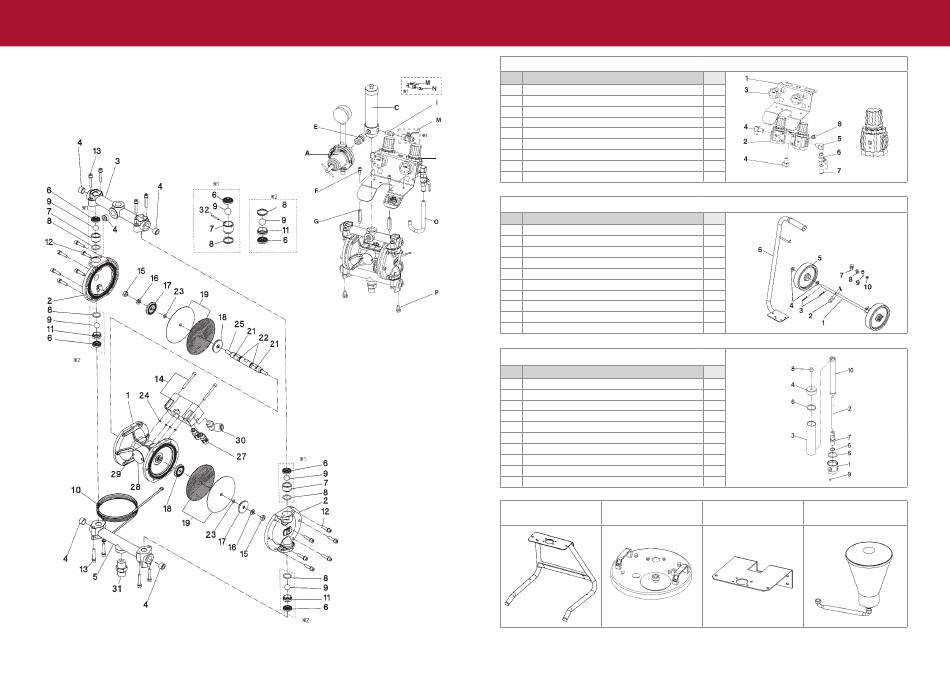

DPS-120 C - DPS-90 G BOMBAS DE DOBLE MEMBRANA ES

11.2 GRUPO REGULADOR AIRE

Ref.
Descripción
1
ESTRIBO
2
GRUPO REGULADOR AIRE
REGULADOR AIRE (Singolo)
3
MANÓMETRO R1/8"
4
CONEXIÓN A 90° R1/4"x G1/4"
5
CONEXIÓN A 90°R1/4"x R1/4"
6
VÁLVULA A ESFERA RC1/4"x R1/4"
7
CONEXIÓN "F" Ø10 x RC1/4"
8
VÁLVULA DE SEGURIDAD R1/8"
11.3 GRUPO CARRO
Ref.
Descripción
1
VÁSTAGO
2
PERNO + TUERCA HEXAGONAL
3
PASADOR
4
ARANDELA
5
RUEDAS
6
MANGO
7
TUERCA HEXAGONAL (M8)
8
TORNILLO (M8)
9
TUERCA HEXAGONAL (M6)
10
TORNILLO (M6)
11.4 GRUPO FILTRO PINTURA
Ref.
Descripción
1
CUERPO
2
TORNILLO SOPORTE FILTRO
3
CILINDRO
4
TAPA
5
JUNTA
6
JUNTA
7
CONEXIÓN
8
TAPA FILTRO
9
PASADOR
10
FILTRO (100 MESH)
CABALLETE
TAPA (para TAMBOR)
Q.tad
1
1
1
1
1
1
1
Singolo
1
1
Q.tad
1
2 + 4
4
4
2
1
1
1
1
1
Q.tad
1
1
1
1
1
1
1
1
1
1
ESTRIBO A MURO
GRUPO TOLVA 6 lt.
99
