F18J05Z

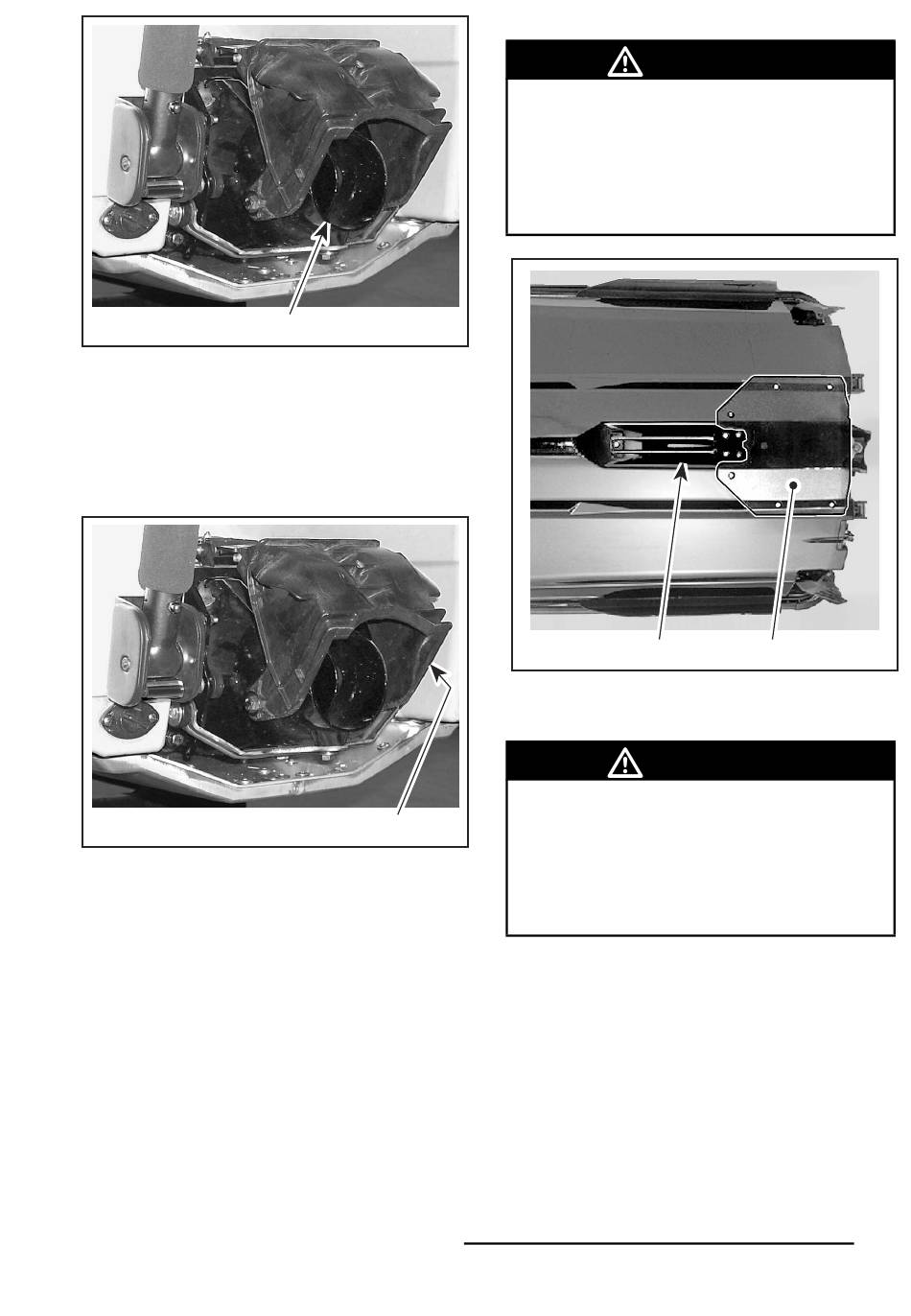

1. Tobera de la bomba de impulsión
29) Compuerta de reversa
Para seleccionar la posición de punto muerto
o marcha atrás con la palanca de cambios, la
compuerta de reversa asciende y desciende
hasta obtener la posición deseada.
F18J05Y
TÍPICO
1. Compuerta de reversa
30) Toma de admisión de agua
de la bomba de impulsión y
placa de la turbina
El agua es aspirada por el impulsor a través
de esta abertura. La rejilla de entrada de
agua minimiza la entrada de objetos extraños
en el sistema de propulsión.
NOTA: La placa de la turbina es el intercam-
biador de calor del sistema de refrigeración
1
1
del MOTOR.
ADVERTENCIA
Manténgase alejado de la rejilla de en-
trada cuando el motor se encuentra en-
cendido. Elementos como pelo largo,
prendas flojas o las correas del disposi-
tivo personal de flotación, pueden en-
redarse con las piezas móviles y provo-
car lesiones graves o ahogamiento.
1
F18J04Y
1. Admisión de agua
2. Placa de la turbina
ADVERTENCIA
Cuando se acciona el motor mientras la
embarcación se encuentra fuera del
agua, el intercambiador de calor pre-
sente en la placa de la turbina se calien-
ta mucho. Evite todo contacto con la
placa de la turbina para evitar quema-
duras.
2
37
