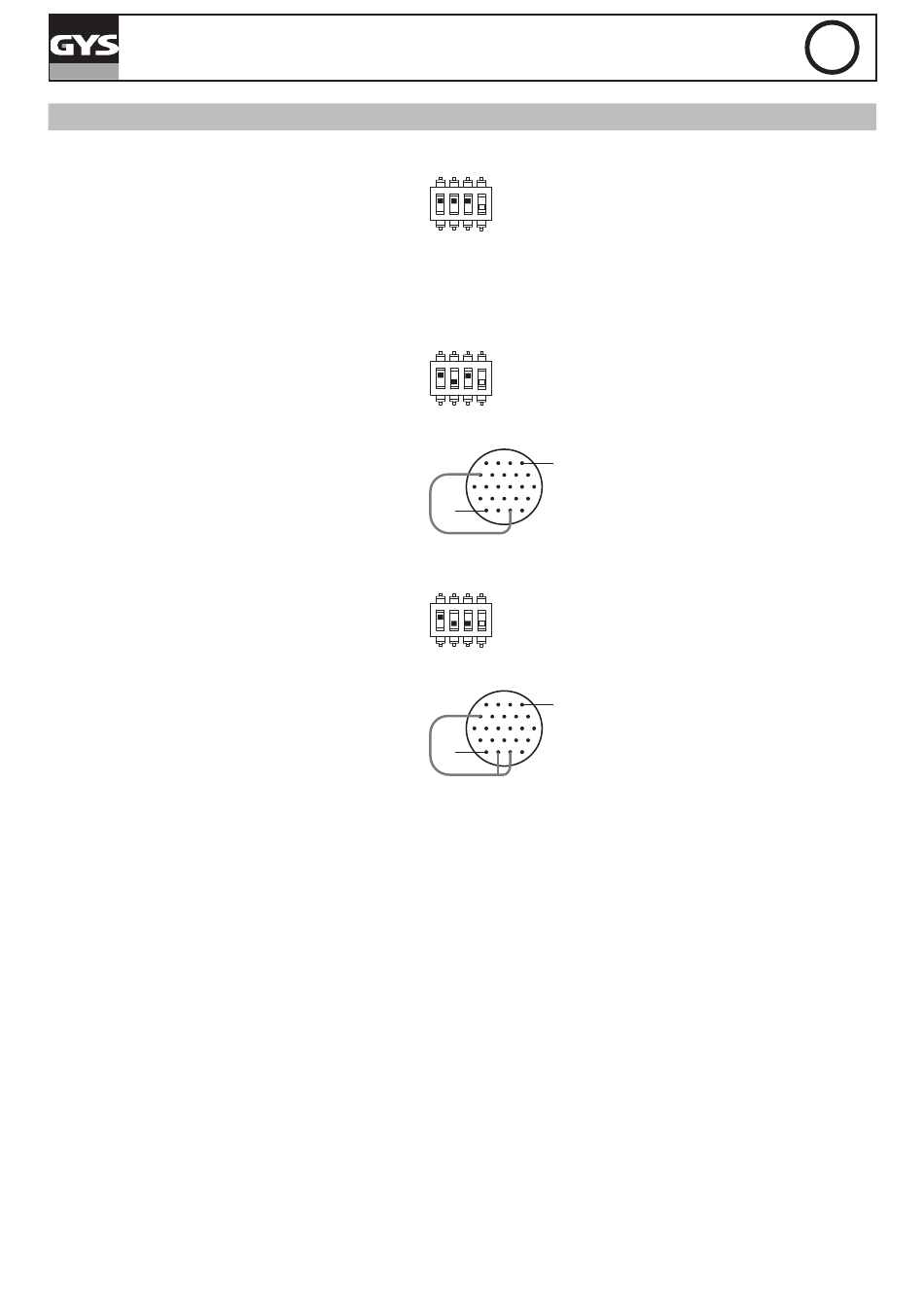

CONFIGURACIÓN DEL TIPO DE ANTORCHA Y CABLEADO DE LA ANTORCHA
1- Antorcha sin motor (ajuste por defecto) :
- DIP SWITCH para determinar el tipo de antorcha:
2- Antorcha con motor DC 42V, sin encoder :
- DIP SWITCH para determinar el tipo de antorcha:
o
- Determinación del tipo de antorcha por el cableado :
3- Antorcha con motor 36V BRUSHLESS, encoder 500pts :
- DIP SWITCH para determinar el tipo de antorcha:
o
- Determinación del tipo de antorcha por el cableado :
32
SMARTFEED M-4 / MB-PP
1 2 3 4
ON
1 2 3 4
ON
24
1 2 3 4
ON
24
Poner las posiciones 1, 2 y 3 en OFF
Poner las posiciones 1 y 3 en OFF.
Ponga la posición 2 en ON.
1
Conecte los pines 22 (DETECT_PP) y 9 (GND) del
conector de 24 pines en el conector de la antorcha.
Ajuste la posición 1 a OFF.
Ajuste las posiciones 2 y 3 a ON.
1
Conectar las clavijas 22 (DETECT_PP), 23 (TYPE_
MOTEUR) et 9 (GND) del conector de 24pts juntos
en el conector de la antorcha.
