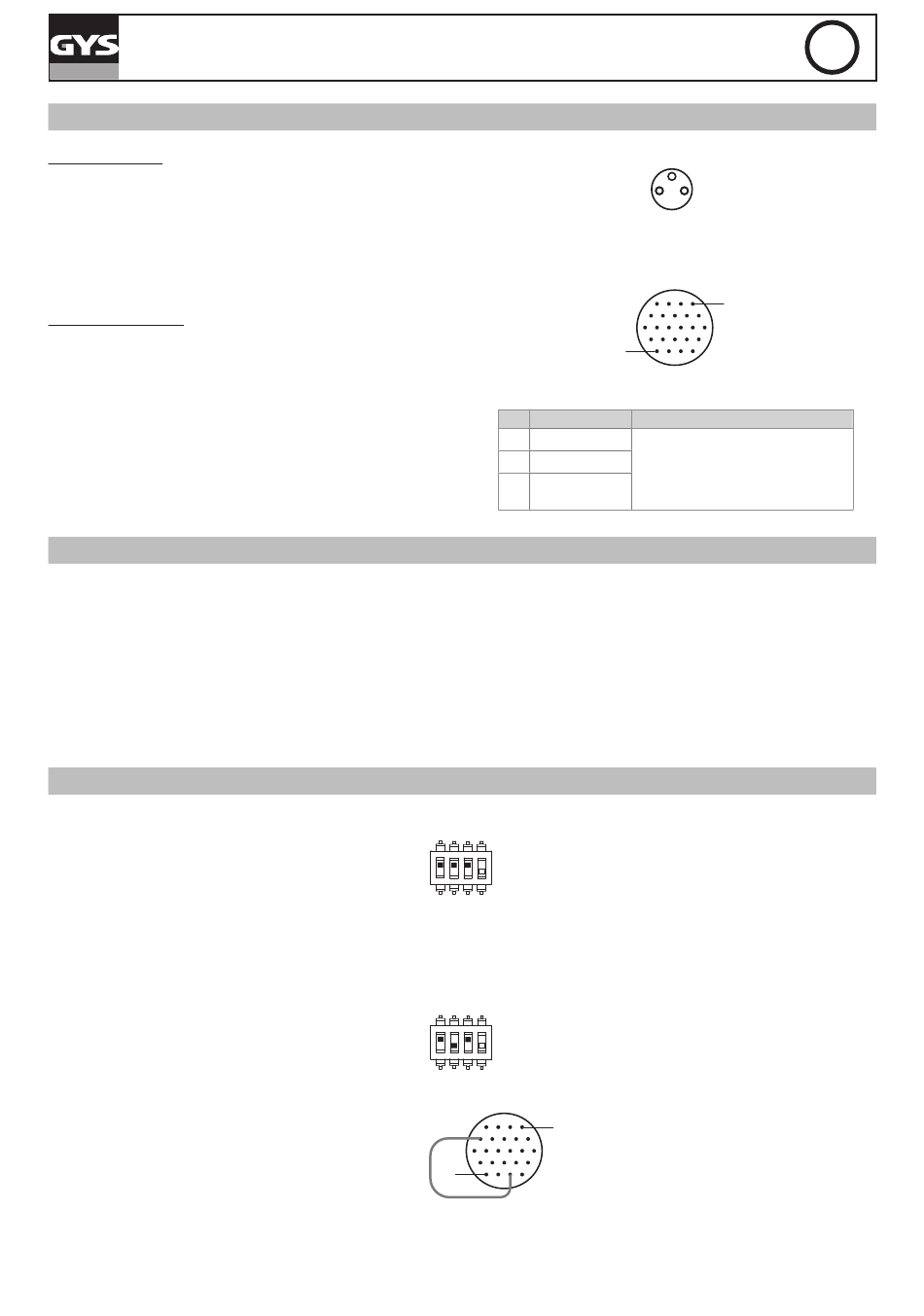

SPECYFIKACJA ZŁĄCZA CZUJNIKA ZDERZENIA
SMARTFEED M-4 :
SMARTFEED M-4 jest wyposażony w złącze czujnika zderzenia na przednim panelu (I-4).
Złącze jest złączem M8 / 3-biegunowym.
Napięcie : 24 Vdc
Maksymalny prąd : 250 mA
SMARTFEED MB-PP :
SMARTFEED MB-PP jest wyposażony w złącze czujnika zderzenia na przednim panelu (I-4).
Złącze jest 24-pinowe.
Wejście kolizyjne pracuje przy napięciu 24 V.
KOMPATYBILNOŚĆ Z PALNIKAMI
• SMARTFEED M-4 jest kompatybilny ze wszystkimi standardowymi palnikami robotycznymi bez Push-Pull z przyłączem EURO.
• SMARTFEED MB-PP może obsługiwać 3 rodzaje palników:
- Standardowe palniki robotyczne bez Push-Pull (złącze EURO), wszystkie marki.
- Palniki robotyczne Push-Pull DC (przyłącze EURO / maks. napięcie 42V / bez enkodera), wszystkie marki.
- Palniki robotyczne Push-Pull BRUSHLESS (przyłącze EURO / max. napięcie 42V / enkoder 500pts).
Kompatybilny z uchwytem spawalniczym BINZEL MPP OA PUSH PULL.
Inne marki lub referencje, proszę skonsultować się z nami przed użyciem.
Konfiguracja typu palnika może być przeprowadzona na 2 różne sposoby (patrz kolejne strony):
- Modyfikacja konfiguracji przełącznika DIP SWITCH na płycie elektronicznej (wymaga otwarcia produktu, patrz strona 59-60).
- Uziemienie bolca w złączu palnika podczas okablowania przez klienta.
KONFIGURACJA TYPU PALNIKA I OKABLOWANIE PALNIKA
1- Palnik bez silnika (ustawienie domyślne) :
- Określanie typu lampy za pomocą przełącznika DIP SWITCH :
2- Palnik z silnikiem DC 42V, bez enkodera :
- Określanie typu lampy za pomocą przełącznika DIP SWITCH :
lub
- Określenie rodzaju palnika za pomocą okablowania :
54
SMARTFEED M-4 / MB-PP
3 4
1 2
ON
3 4
1 2
ON
24
4 (N/O)
3 (-)
(widok na wyjście z
kołowrotka)
24
(widok na wyjście z
kołowrotka)
Pin
Nazwa
Funkcja
13
GND
Czujnik kolizji
14
24 Vdc
(styk beznapięciowy pomiędzy 24
Kolizja lub
Vdc a sygnałem)
15
sygnał
Pozycje 1, 2 i 3 ustawić na OFF
Pozycje 1 i 3 ustawić na OFF.
Ustawić pozycję 2 na ON.
1
Połącz piny 22 (DETECT_PP) i 9 (GND) 24-pinowe-
go złącza razem na złączu palnika.
PL
1 (+)
1
