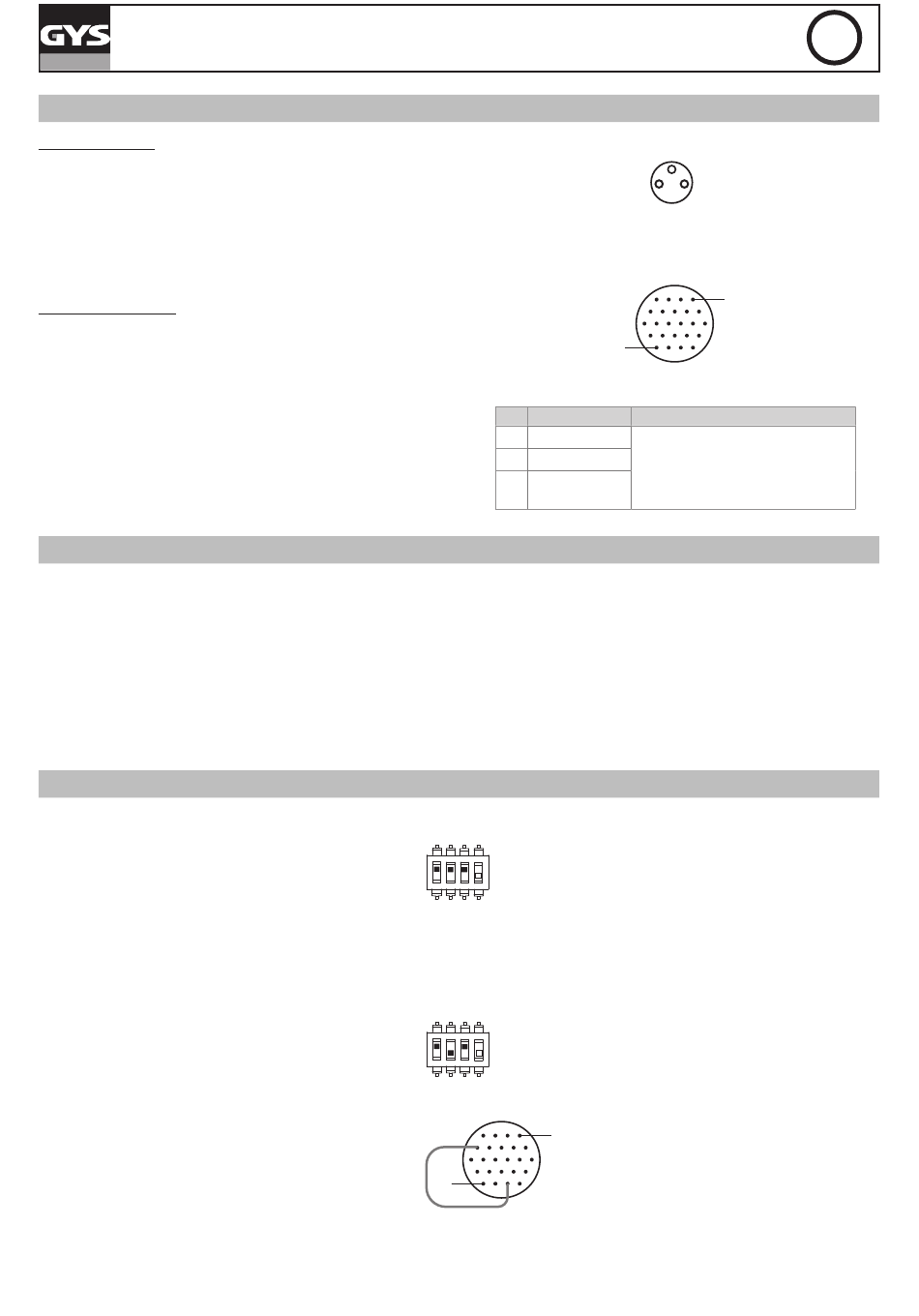

SPECIFICHE PER IL CONNETTORE DEL SENSORE DI COLLISIONE
SMARTFEED M-4 :
Lo SMARTFEED M-4 è dotato di un connettore per il sensore di di fine filo sul pannello anteriore
(I-4)
Il connettore è un connettore M8 / 3 poli.
Tensione : 24 Vdc
Corrente massima : 250 mA
SMARTFEED MB-PP :
Lo SMARTFEED MB-PP è dotato di un connettore per il sensore di di fine filo sul pannello anteriore
(I-4)
Il connettore è un connettore 24 poli.
L'ingresso di collisione funziona a 24 V.
COMPATIBILITÀ DELLE TORCE
• Lo SMARTFEED M-4 è compatibile con tutte le torce robotiche standard senza Push-Pull con connessione EURO.
• Lo SMARTFEED MB-PP può supportare 3 tipi di torce:
- Torce robotiche standard senza Push-Pull (connessione EURO), tutte le marche.
- Torce robotiche Push-Pull DC (connessione EURO / tensione massima 42V / senza encoder), tutte le marche.
- Torce robotiche Push-Pull BRUSHLESS (connessione EURO / tensione massima 42V / encoder 500pts).
Compatibile con la torcia di saldatura BINZEL MPP OA PUSH PULL.
Per altre marche o riferimenti, consultateci prima dell'uso.
La configurazione del tipo di torcia può essere effettuata in 2 modi diversi (vedere le pagine seguenti):
- Modifica della configurazione di un DIP SWITCH sulla scheda elettronica (richiede l'apertura del prodotto, vedere pagina 59-60).
- Messa a terra del pin nel connettore della torcia durante il cablaggio da parte del cliente.
CONFIGURAZIONE DEL TIPO DI TORCIA E CABLAGGIO DELLA TORCIA
1- Torcia senza motore (impostazione predefinita) :
- Determinazione del tipo di torcia tramite DIP SWITCH :
2- Torcia con motore DC 42V, senza encoder :
- Determinazione del tipo di torcia tramite DIP SWITCH :
o
- Determinazione del tipo di torcia in base al cablaggio :
SMARTFEED M-4 / MB-PP
1 2 3 4
ON
3 4
1 2
ON
24
4 (N/O)
3 (-)
(vista dell'uscita del
trainafilo)
24
(vista dell'uscita del
trainafilo)
Pin Denominazione Funzione
13. GND
Sensore di collisione
14 24 Vdc
(contatto pulito tra 24 Vdc e
Collisione o
segnale)
15
Segnale
Impostare le posizioni 1, 2 e 3 su OFF
Impostare le posizioni 1 e 3 su OFF.
Impostare la posizione 2 su ON.
1
Collegare i pin 22 (DETECT_PP) e 9 (GND) del
connettore a 24 pin al connettore della torcia.
