PREZENTACJA PRODUKTU

Podajniki robotyczne SMARTFEED (M-4 i MB-PP) zostały zaprojektowane do współpracy wyłącznie ze źródłami prądu GYS z serii NEOPULSE:
- NEOPULSE 500 G (nr ref. 014503)
- NEOPULSE 400 G (nr kat. 014497)
- NEOPULSE 400 CW (nr ref. 062061)
- NEOPULSE 320 C (nr kat. 062474)
SMARTFEED M-4 wyposażony jest w silnik prądu stałego o mocy 115 W.
Podajnik drutu SMARTFEED MB-PP wyposażony jest w silnik BRUSHLESS o mocy 100 W.
Połączenie pomiędzy generatorami (NEOPULSE) a bębnami (SMARTFEED) odbywa się za pomocą dedykowanego przewodu.
Te podajniki drutu mogą być stosowane zarówno z ręcznymi, jak i zrobotyzowanymi palnikami MIG-MAG.
Podajnik drutu SMARTFEED MB-PP jest kompatybilny z palnikami robotycznymi Push-Pull (patrz specyfikacje, następne strony).
ŚRODKI OSTROŻNOŚCI
Podłączenie lub odłączenie przewodu pomiędzy generatorem a podajnikiem drutu musi odbywać się przy wyłączonym generatorze.

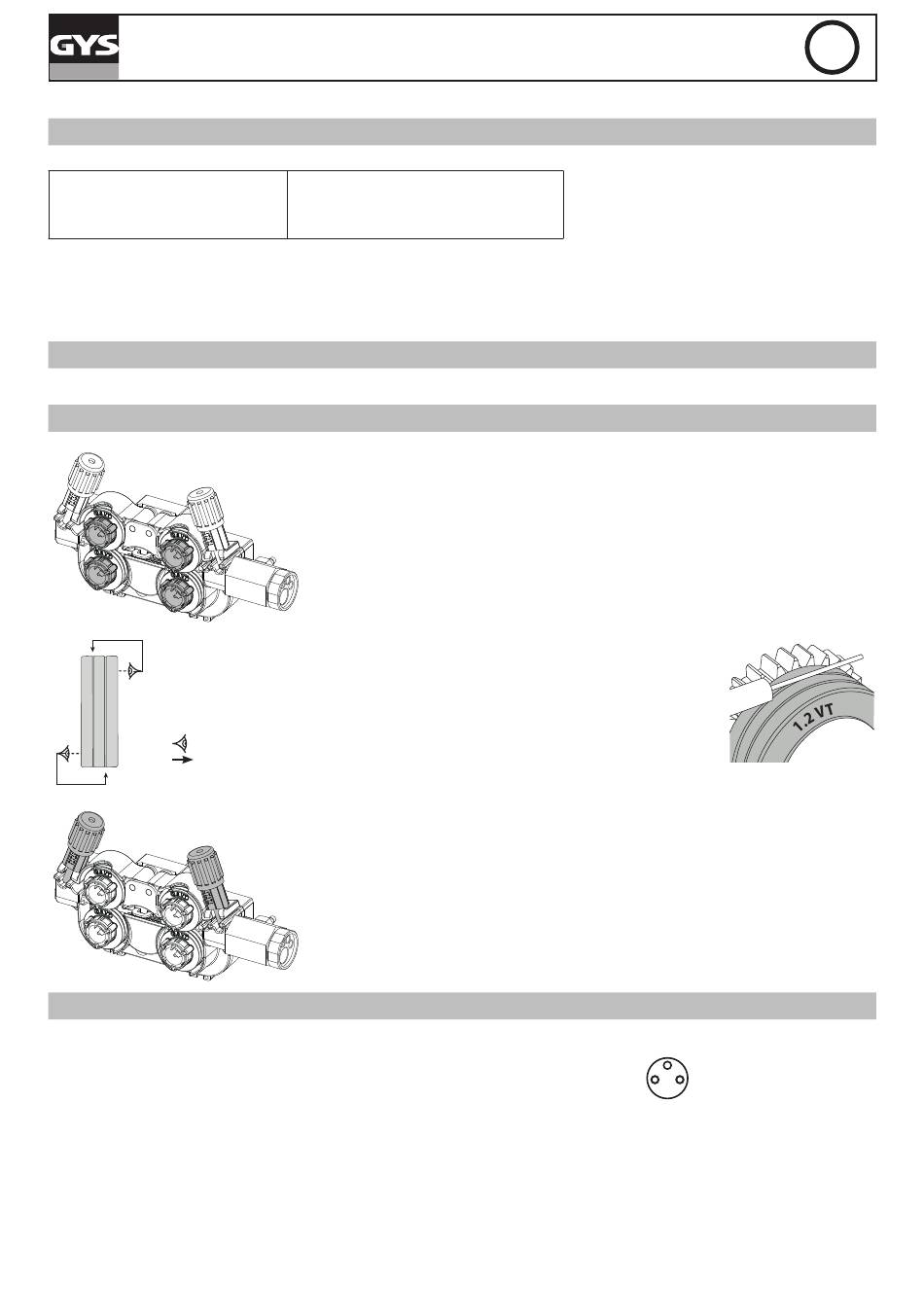

ŁADOWANIE PRZEWODU
a
a
b
- Sprawdź oznaczenie na rolce, aby upewnić się, że rolki są odpowiednie do średnicy drutu i
materiału, z którego jest wykonana (dla drutu Ø 1,2 użyj rowka Ø 1,2).
- Do cięcia stali i innych twardych drutów należy używać rolek z rowkami w kształcie litery V.
- Do drutów aluminiowych i innych miękkich, stopowych drutów należy używać rolek z rowkiem w
kształcie litery U.
: widoczny napis na rolce (przykład: 1.2 VT)
: wypustka do użycia
ZŁĄCZE DLA CZUJNIKA KOŃCA PRZEWODU
SMARTFEEDy wyposażone są w złącze dla czujnika końca przewodu na tylnym panelu (I-7).
Złącze jest złączem M8 / 3-biegunowym.
Napięcie : 24 Vdc
Maksymalny prąd : 250 mA
SMARTFEED M-4 / MB-PP
+ możliwa opcja zdalnego HMI (ref.
Aby wymienić rolki, należy wykonać następujące czynności:
- Poluzuj pokrętła (a) do maksimum i opuść je.
- Odblokować rolki poprzez obrócenie pierścieni zabezpieczających (b) o ćwierć obrotu.
- Zamontować rolki silnikowe odpowiednie dla danego zastosowania i zablokować pierścienie
zabezpieczające.
Dostarczane rolki są rolkami stalowymi z podwójnym rowkiem (1.0 i 1.2).
Aby zainstalować przewód wypełniający, należy wykonać następujące czynności:
- Poluzuj pokrętła do maksimum i opuść je.
- Włożyć przewód, następnie zamknąć bęben silnika i dokręcić pokrętła zgodnie ze wskazów-
kami.
- Uruchomić silnik poprzez naciśnięcie przycisku ręcznego podawania nici (I-9).
062122)
4 (N/O)
3 (-)
(widok na wyjście z
kołowrotka)
PL
1 (+)
