Collegare il tappo di isolamento alla punta della sonda se la sonda a gancio
AVVERTENZA
non viene utilizzata, in modo da evitare scosse elettriche. Si evitano così
interconnessioni impreviste tra le due sonde qualora siano collegate.

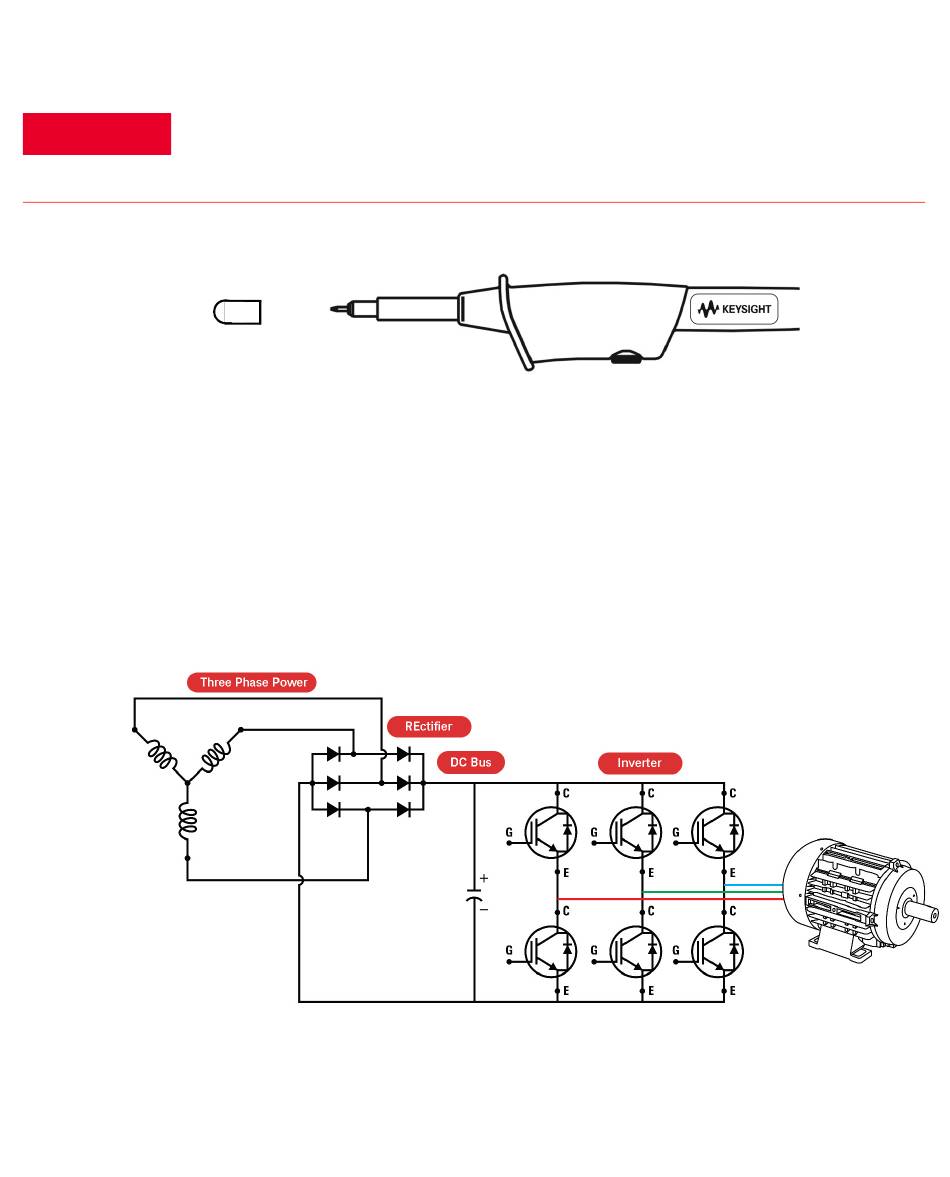

Figura 1-8
La
d'ingresso completamente isolati misuri la tensione in uscita di un inverter PWM e
i segnali di controllo del gate di un IGBT (transistor bipolare a gate isolato). Il
canale 1 è collegato alla tensione di uscita dell'unità CA PWM e il canale 2
all'ingresso del transistor; i segnali provengono dalla scheda di controllo. Per una
misurazione completa del segnale flottante, il puntale di riferimento della sonda
di ciascun canale è collegato al circuito.
Figura 1-9
Keysight U1610/20A Manuale dell'utente
Tappo di isolamento
Figura 1-9 illustra un esempio di come l'oscilloscopio palmare con canali

Segnale di controllo VFD IGBT e uscita IGBT con relative sonde

Operazioni preliminari 1
35
