ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
B. Longitud de las conexiones de la antorcha

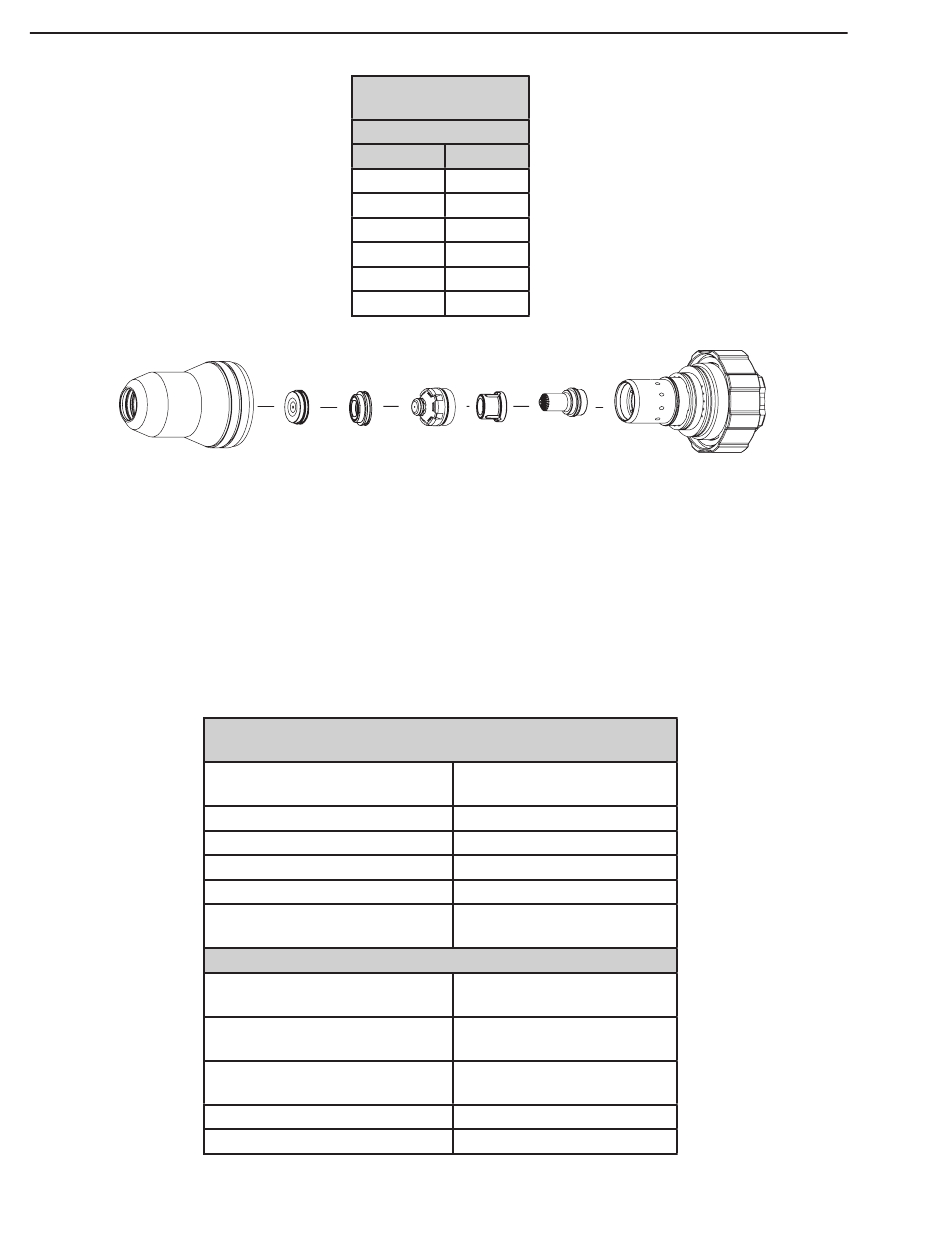

C. Piezas de la antorcha (se muestran las piezas genéricas)
Art # A-04741SEU
Copa de protección
D. Piezas correctamente instaladas (PIP)
La antorcha está diseñada para ser utilizada con una fuente de alimentación que detecte el flujo de retorno de
refrigerante para confirmar que las piezas de la antorcha están correctamente instaladas. Si el flujo de retorno
de refrigerante es nulo o insuficiente, la fuente de alim entación bloqueará el suministro de energía eléctrica
a la antorcha. Asimismo, una pérdida de refrigerante en la antorcha indica que faltan piezas en la antorcha o
que las mismas están incorrectamente instaladas.
E. Tipo de refrigeración
Mediante la combinación de la circulación de gas y líquido refrigerante por la antorcha.
F. Datos de la antorcha XT
ESPECIFICACIONES
Montaje de conexiones
Pies
100
Distribuidor de
gas de protección
Casquillo de
protección
Valores nominales de la antorcha XT
utilizar con la fuente de alimentación Ultra-Cut 400 XT™
Temperatura ambiente
Ciclo de trabajo
Corriente máxima
Tensión (Vpeak)
Tensión de inicio de arco
Corriente
Especificaciones del gas para la antorcha XT
Gases de plasma:
Gases de protección:
Presión de trabajo
Presión máxima de entrada
Caudal de gas
de gas
Longitud
Metros
10 3.05
15 4.6
25 7.6
50 15.2
75 22.9
30.4
Distribuidor de
gas de plasma
Punta
Electrodo
104° F
40° C
100% con 400 A
400 A
500V
10kV
Hasta 400 A, CC,
Polaridad directa
Aire comprimido, Oxígeno,
Nitrógeno, H35, H17, Ar
Aire comprimido, Oxígeno,
Nitrógeno, Agua, H35
125 psi ± 10 psi
8.6 bar ± 0.7 bar
135 psi / 9.3 bar
10 - 500 scfh
2-10
Cartucho
