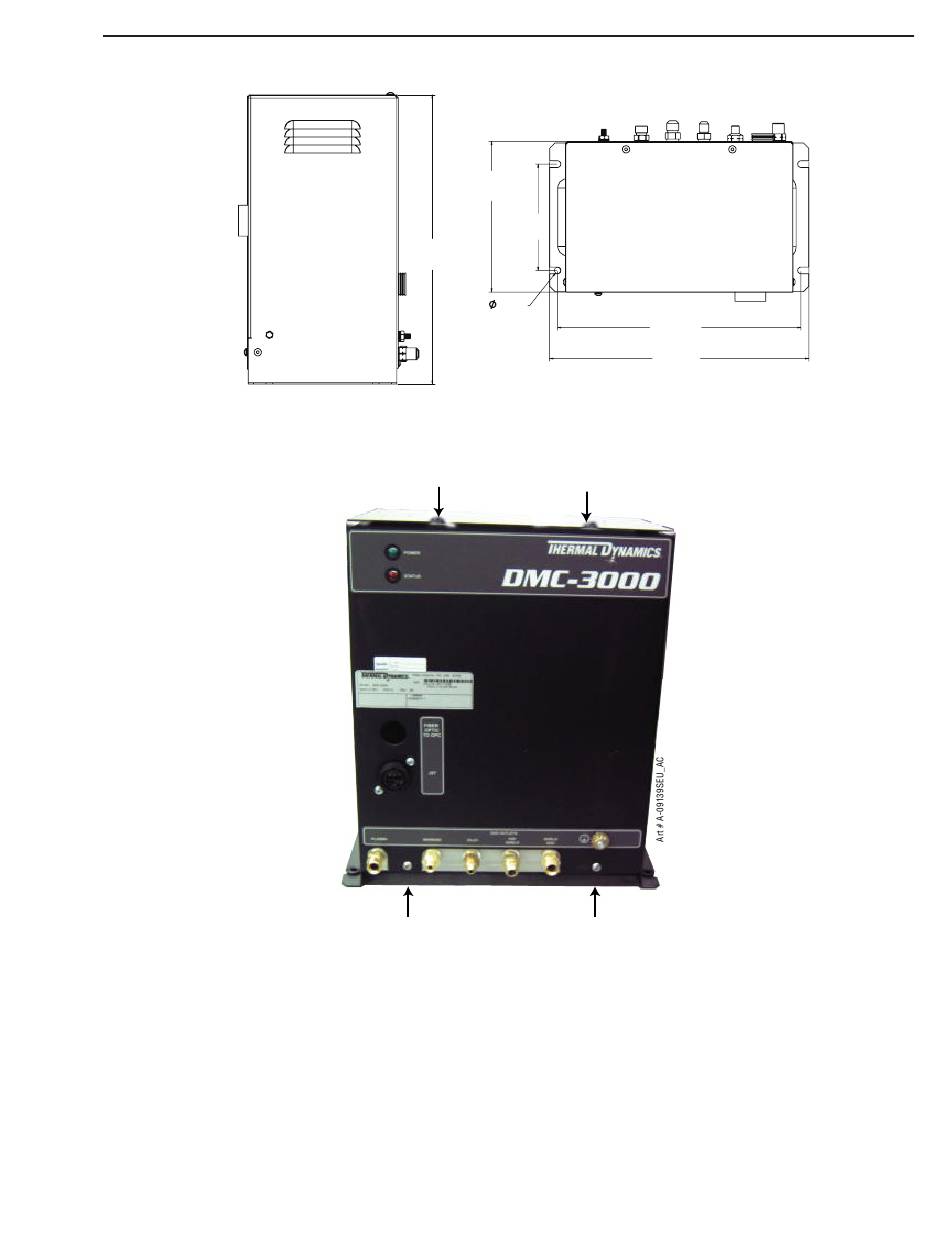

Dimensiones del montaje

Perfil de DMC-3000
Preparación
1. Extraiga los tornillos que sujetan el panel de la cubierta al módulo.
2. Retire cuidadosamente la cubierta del módulo, teniendo en cuenta el mazo de cables que conecta a J1.
Retire el mazo de cables y, a continuación, coloque la cubierta a un lado.
0-5302ES
Cima de DMC-3000
7.08 in
[179.8 mm]
13.60 in
[345.6 mm]
[7.62 mm]
Art # A-09459SEU
Retire los dos tornillos
Afloje o Retire los dos tornillos
Extracción de la cubierta
ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
5.00 in
[127.0 mm]
.30 in
11.44 in
[290.6 mm]
12.18 in
[309.4 mm]
3-23 INSTALACIÓN
