4. Vuelva a colocar la cubierta en la fuente de alimentación. Apriete el hardware con seguridad a mano. NO
apriete en exceso.

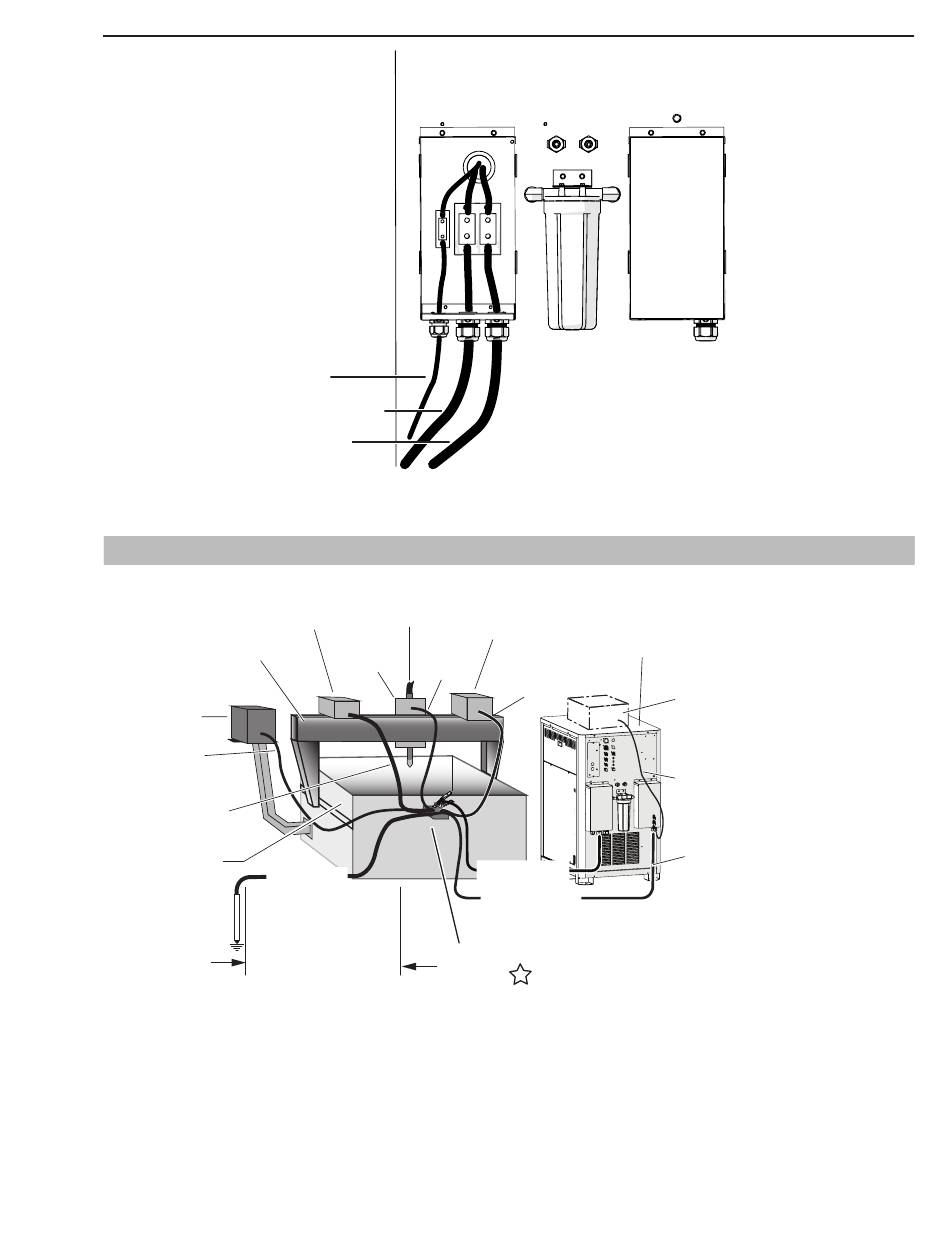

3.10 Conexiones de puesta a tierra

Iniciador remoto de
arco (RAS-1000)
Máquina de corte / Pórtico
iCNC
#4 AWG
Tierra
1/0 Tierra
(F)
Mesa de corte
Cliente proveído
Cable a tierra
Una buena tierra será
Conexión de
protección inferior a 3 ohmios.
a tierra Idealmente 1.
0 - 10 pies (0 - 3 m) Ideal
20 pies (6 m) Máximo
A. Interferencia electromagnética (EMI)
El arranque del arco piloto genera una cierta cantidad de interferencia electromagnética (EMI), normalmente deno-
minada ruido de RF. Este ruido de RF puede interferir en otros equipos electrónicos tales como controladores del
CNC, controles remotos, controladores de altura, etc. Para minimizar la interferencia RF, siga estos procedimientos
de puesta a tierra cuando instale sistemas mecanizados:
B. Puesta a tierra
1. Normalmente, se prefiere una conexión de puesta a tierra en un solo punto, también llamada "estrella". Este
único punto de conexión, habitualmente en el centro de la mesa de corte, se conecta con un cable AWG 1/0
0-5302ES
+ -
Piloto
Cable de masa
Antorcha

Mesa de corte de estrella tierra

Módulo de control de gas
Antorcha
#4 AWG
Elevador
Tierra
1/0
ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
Art # A-11533SEU
Localización primaria
Fuente de alimentación
#4 AWG
Tierra
(F)
3/0 Cable de masa
1/0 Cable a tierra
Art # A-11875ES.AC
tierra de
la estrella
3-7
Nota: El módulo de control del gas
se puede montar encima de la
fuente de alimentación.
Si es, debe ser puesto a tierra
directamente a la fuente de
alimentación con la tierra del
AWG #4, (F).
Cualquier localización requiere
poner a tierra la fuente de alimentación
tierra de la estrella del con el cable
1/0 de tierra (F1).
INSTALACIÓN
