ULTRA-CUT 100 XT/200 XT/300 XT/400 XT
3.20 Instalación del cable de fibra óptica desde el CCM al DMC-3000
PRECAUCIÓN
Evite retorcer, doblar o agrupar el cable de fibra óptica. El cable podría dañarse si se
somete a dobleces de radio pequeño. Revise la Sección 3.10 para obtener informa-
ción acerca de la correcta manipulación e instalación del cable de fibra óptica.
1. Retire la tuerca delgada exterior del protector del orificio pasante de un extremo del cable de fibra óptica (L)
que está conectado al CCM.
2. Asegúrese de que el cable sobresalga aproximadamente 1'' del protector del orificio pasante (tal y como se
muestra a continuación) y asegúrelo apretando la tuerca ancha con el extremo redondeado mientras sujeta
la otra tuerca en su lugar. Apretarla manualmente no es suficiente.

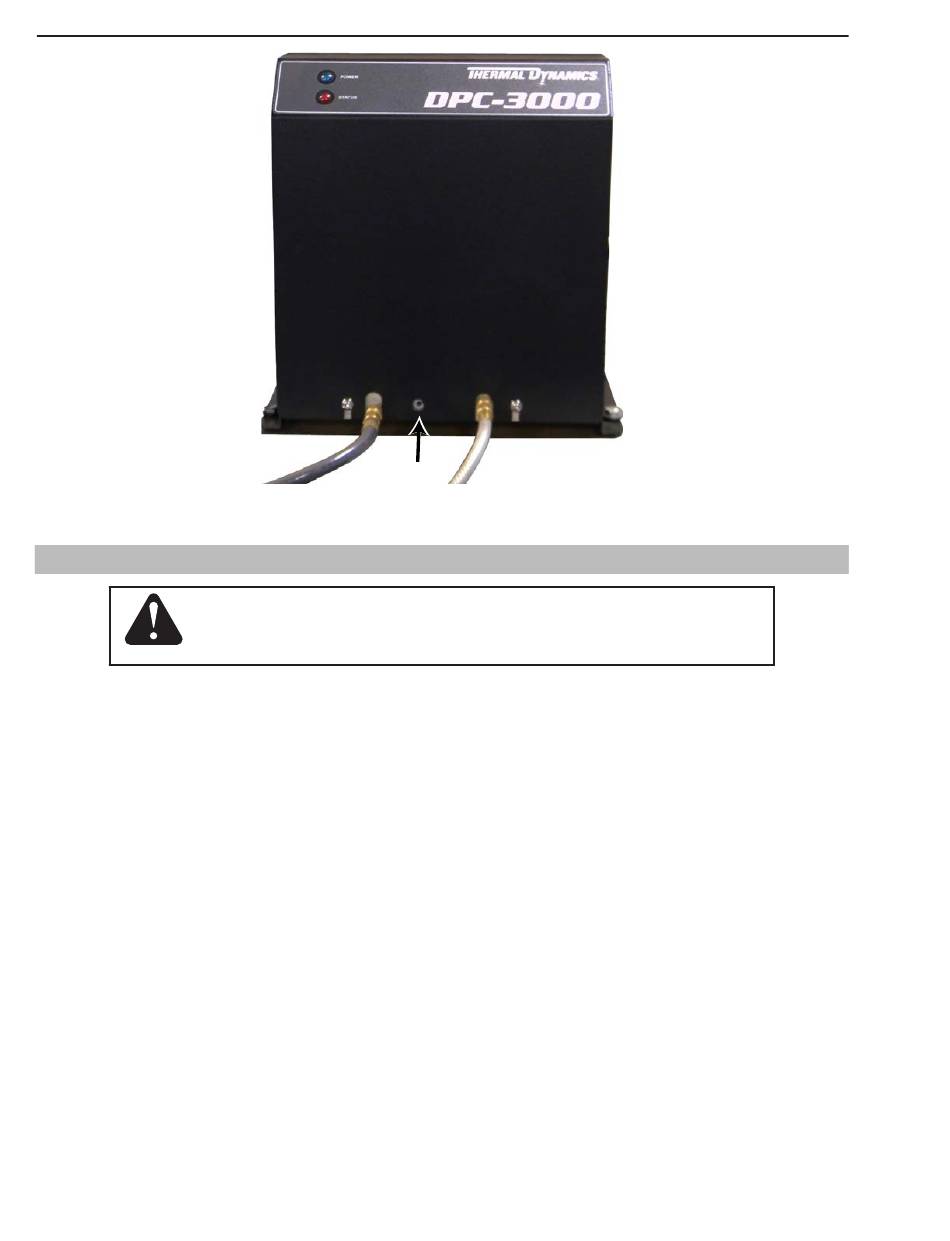

3. Pase el tapón y los hilos de fibra óptica a través del orificio que se muestra y, a continuación, deslice la
tuerca delgada de nuevo sobre el cable de fibra óptica.
INSTALACIÓN
No Bloquee Abertura
3-28
Art # A-09147SEU_AB
0-5302ES
