6.4 Collegamento uscite allarmi
Nel caso si verifichino degli allarmi L'E.box segnala la cosa in tre modi:
Tramite i led presenti nel pannello frontale, che fanno un numero di lampeggi dipendenti dall'errore.
Tramite le uscite Q1, Q2, Q3 che si cortocircuitano come specificato nella Tabella 17. La logica di
funzionamento degli allarmi è la seguente: Q1 si chiude in seguito alle anomalie della pompa 1, Q2 della
pompa 2 e Q3 per gli errori generali.
Tramite le indicazioni a display (se presente). In questo caso è possibile vedere anche lo storico degli allarmi.
Se il quadro è disalimentato Q1, Q2 e Q3 sono chiusi, quindi segnalano un allarme.
6.5 Collegamento galleggianti o sonde di livello
Si possono utilizzare 2 o 3 ingressi di controllo che vanno collegati nel seguente modo:
Sistema a 2 galleggianti: in questo caso vanno utilizzati gli ingressi B e C (A non deve essere usato). I
galleggianti nella vasca vanno posizionati come in Figura 19. Per l'installazione elettrica vedere Figura 22.
Sistema con 2 sonde di livello: in questo caso vanno utilizzati gli ingressi B e C (A non deve essere
ponticellato). Le sonde di livello nella vasca vanno posizionate come in Figura 19. Per l'installazione elettrica
vedere Figura 22.
Sistema a 3 galleggianti o sonde di livello: in questo caso vanno utilizzati gli ingressi A, B e C. I
galleggianti o sonde di livello vanno posizionati come in Figura 19. Per l'installazione elettrica vedere Figura
22.
Contatto comune degli ingressi A, B, C, R, N. Il contatto comune è uno solo per tutti gli ingressi ed è
connesso ai morsetti pari dal 2 al 10. Per cui se si utilizzano elettro sonde il comune per gli ingressi: A, B,
C, R, N va collegato ai morsetti con numerazione pari: 2, 4, 6, 8, 10.
Sonde di livello: possono essere usate solo con acqua chiara e pulita.
6.6 Collegamento Sensore di profondità
L'E.box come dispositivo di controllo può utilizzare un sensore di profondità. Se si utilizza un E.box con display gli
allarmi di livello massimo o minimo possono essere generati con le informazioni del sensore di profondità. Quindi non
è necessario collegare galleggianti o sonde di livello agli gli ingressi R o N. Se si desidera il massimo della affidabilità
si possono utilizzare oltre al sensore di profondità anche 2 galleggianti o sonde di livello, per gli allarmi R ed N.
Il sensore di profondità va posizionato nei pressi fondo del serbatoio, avendo cura che sia al di sopra di eventuali
residui solidi, presenti o futuri.
ITALIANO

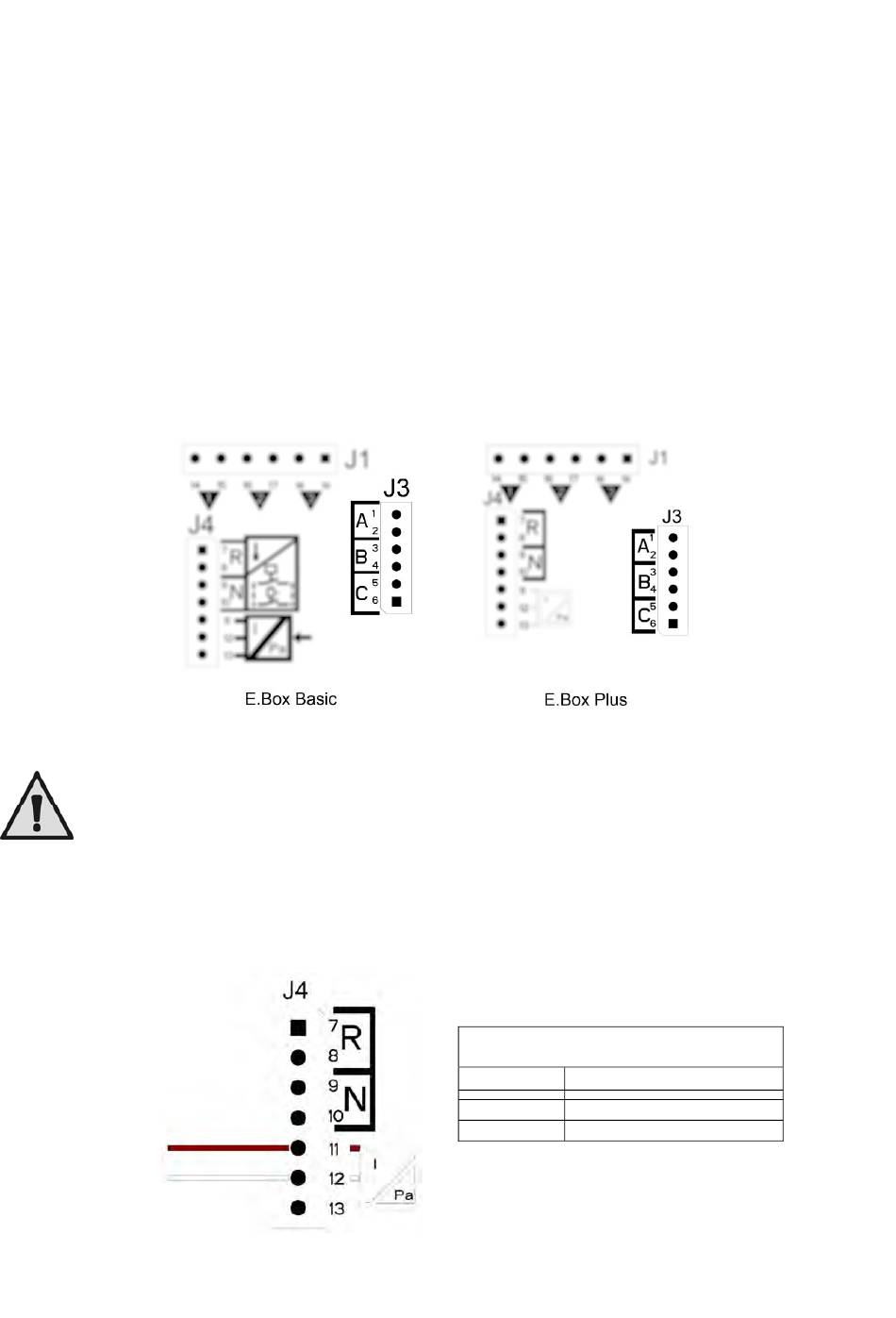

Figura 22: Ingressi
Collegamenti del sensore profondità
4 – 20mA
Morsetto
11
12
Figura 23: Collegamento sensore di profondità
25
Cavo da collegare
- OUT/GND
+VCC
