7 ÜRÍTÉS JELLEGŰ MŰKÖDÉSI MÓD ("DRENÁZS")
Az E.BOX készülék használható ürítési (lecsapolási) céllal működő rendszerek vezérlő/védő egységeként is.
Bemeneti vezérlő elemként egymástól függetlenül használhatók a következők: úszókapcsolók, szint szondák vagy
egy mélység szenzor.
Az általános kiépítési séma a következő:
Mèlység
szenzor
7.1 A szivattyú és a tápfeszültség bekötései
Kösse be a tápfeszültséget és a szivattyúkat a 2.1 fejezetben leírtak szerint.
7.2 Vezérlő bemenetek
Az E.BOX bemenetként elfogad úszókapcsolókat, szint szenzorokat vagy mélység szenzort. Különösen figyelni kell a
következőkre:

Drenázs jellegű működéshez való úszókapcsolókat használjon melyeknél alacsony vízszint esetén nyitva van
az érintkező - lásd: 31. ábra: drenázs.

Egyidőben (egyszerre) nem használhatók úszókapcsolók és szint szondák.

Szintszondák csak világos, tiszta vizekhez használhatók.

Ha mélységszenzort használ, akkor a maximális és minimális vízszinthez tartozó alarmokat úszókapcsolók,
vagy szintszondák hozhatják létre, vagy magáról a mélység szenzorról leolvasott küszöb értékek.
7.3 Kiegészítő védelmek bekötése: túlcsordulás,vízhiány, motor hővédelem
Lehetséges, de nem szükséges az E.BOX alarm bemeneteit úgy használni, hogy a szivattyúk leálljanak túl alacsony
vízszint vagy a motorok túlmelegedése esetén. Alarm esetén a szivattyúk leállnak és villognak az alarm ledek illetve
aktiválódnak a megfelelő alarm kimenetek
Túl magas vízszint esetén a szivattyúk aktiválódnak. Az alarm ledek villognak és aktiválódnak a
megfelelő alarm kimenetek.
Úszókapcsolók
vagy szintszondák

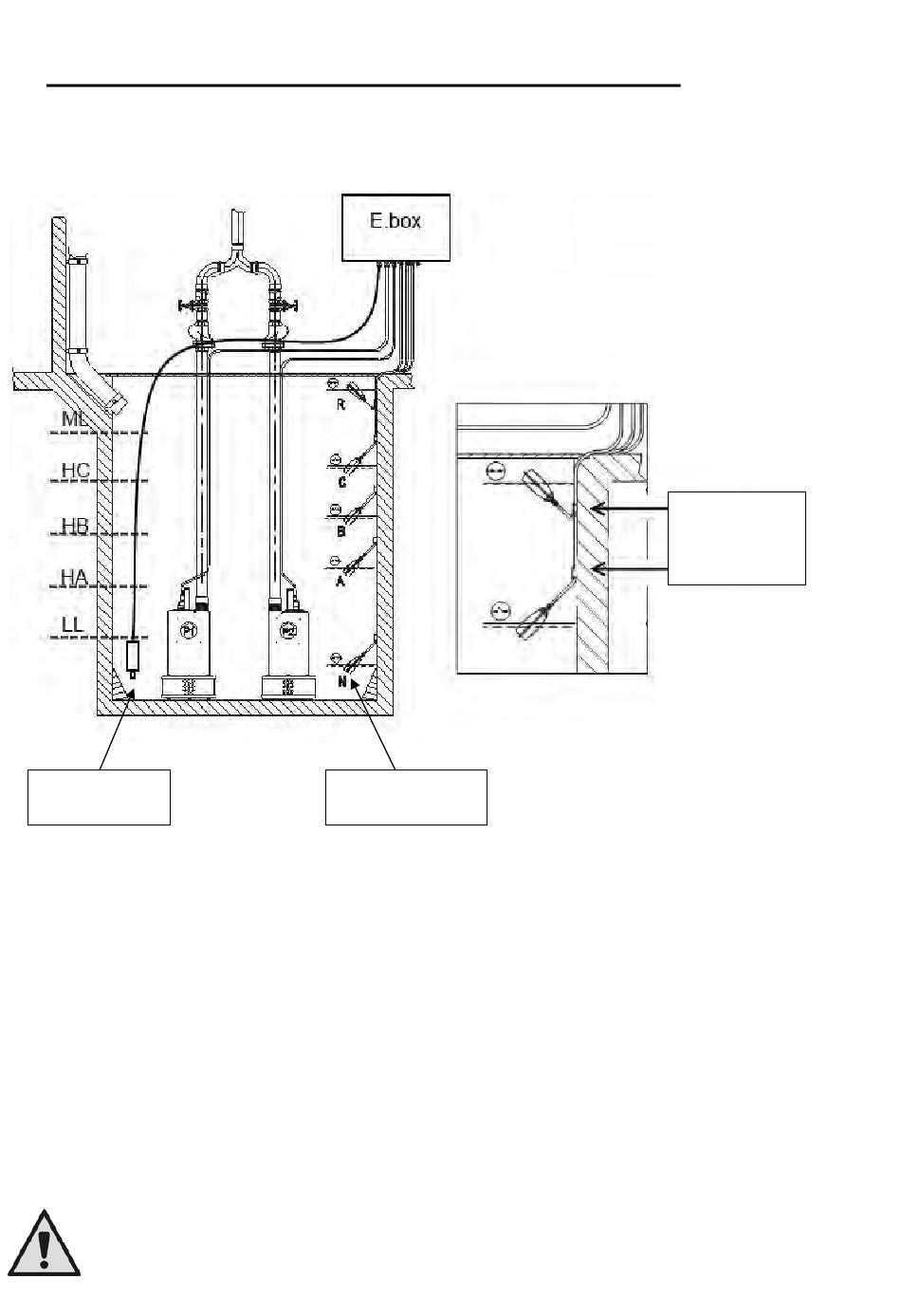

31.ábra: A rendszer vázlata drenázs jellegű mőködésnél
