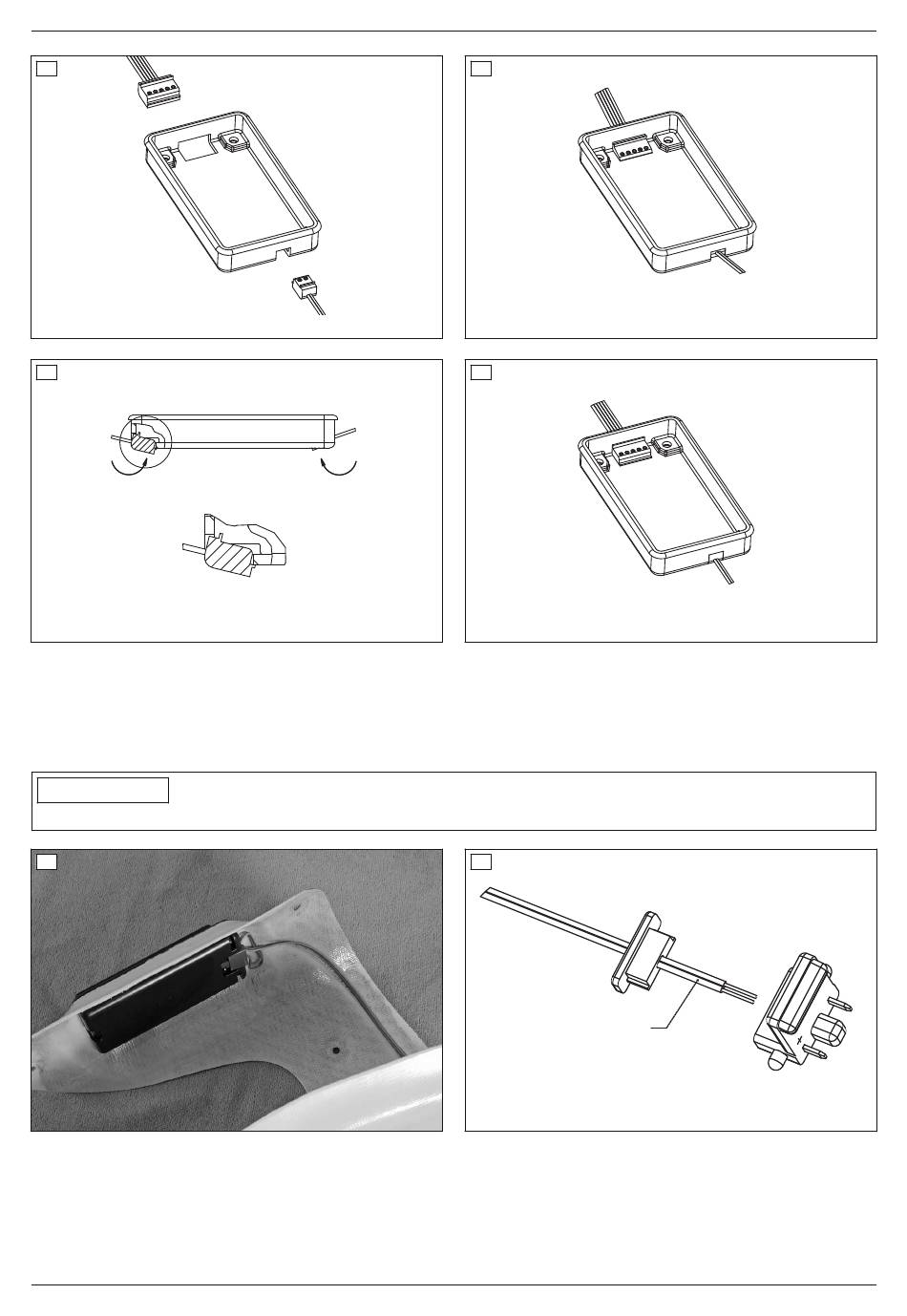

Dra sedan kabeln från elektroniken till batteriet. Sätt (beroende på kabellängd) tre till fyra små remsor dubbelhäf­
tande tejp i kabelrännan. Limma fast kabeln i beklädnadsformen (se bild 29). Det går att korta av batterikabeln i
området vid batterikontakten. Låt då kabeln vara ca 5 cm längre för att kunna montera låsenheten (se bild 30). Ob­
servera polerna efter att kabeln har kortats av (se bild 31/se bild 32): plus-kabeln (röd) till plus-anslut­
ningen (tecknet + på batteriet), minus-kabeln (grå) till minus (utan markering).
