Istruzioni per il montaggio
3.1 Montaggio dell'articolazione di ginocchio modulare E-MAG
INFORMAZIONE
L'articolazione può essere montata utilizzando diversi tipi di tecniche ortesiche. Si consiglia la tecnica con resina
per laminazione o prepreg.

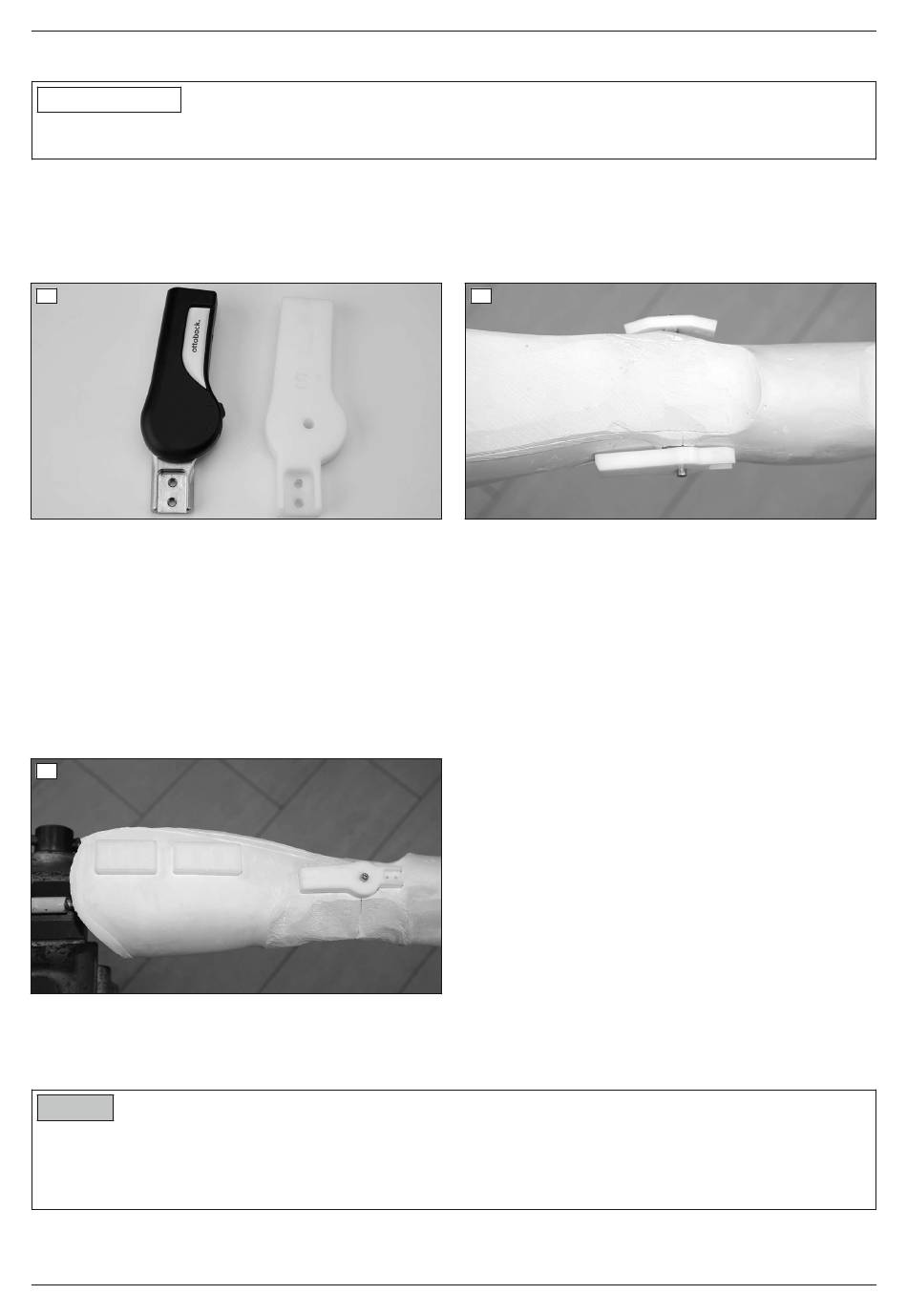

Innanzitutto modellare il positivo di gesso. Posizionare la dima A per l'articolazione di ginocchio B (v. fig. 7) con
l'ausilio del kit di registrazione 743R6 direttamente sul centro iniziale di rotazione secondo il metodo Nietert (v.
fig. 8). Collocare eventualmente la dima per l'articolazione mediale in parallelo rispetto alla dima dell'articolazione
di ginocchio E-MAG.
7
La dima è costruita in modo che l'articolazione di ginocchio E-MAG evidenzi un arretramento di 6 mm. Selezionare
ora la posizione dei componenti elettronici. Posizionare la batteria e l'unità elettronica esclusivamente sulla coscia.
In questo modo il peso è distribuito in modo ottimale. Allo stesso tempo il cavo tra l'articolazione di ginocchio e
l'unità elettronica non viene inutilmente sollecitato.
Selezionare le regioni di parti morbide che offrono la possibilità di adattare il tessuto alla forma delle dime. Model­
lare il gesso positivo nelle regioni selezionate in modo che le dime poggino in piano sulla superficie. Diversamente,
le dime potrebbero incurvarsi a causa della formazione di calore dovuta alla laminazione. Di conseguenza i compo­
nenti originali potrebbero non entrare più nella scanalatura (v. fig. 9). Il costruttore consiglia di posizionare lateral­
mente l'unità elettronica e la batteria nell'ortesi. Ciò consente di evitare la collisione con la parte controlaterale, in
particolare in caso di applicazione bilaterale.
9
Durante la disposizione dei componenti, tenere presente la lunghezza dei cavi:
• Batteria – unità elettronica: 50 cm, lunghezza variabile
• Unità elettronica – articolazione di ginocchio: 30 cm, lunghezza fissa
AVVISO
Danneggiamento del cavo
Un'eventuale separazione danneggia in modo irrimediabile il cavo tra articolazione di ginocchio e l'unità elettroni­
ca. Il cavo tra l'articolazione di ginocchio e l'unità elettronica non va accorciato né allungato. Nel caso fosse ec­
cessivamente lungo, avvolgerlo e fissarlo all'ortesi.
Tracciare ora la posizione definitiva delle dime nella regione della coscia come segue:
