UPOZORNĚNÍ
Poškození v důsledku chybné montáže
Nesprávná montáž může vést k chybné funkci/poškození kolenních kloubů. Dbejte na dodržování následujících
bezpečnostních opatření:
► Dbejte na dodržování pokynů uvedených v návodu k obsluze nabíječky a akumulátorů.
► Používejte přiložené laminační pomůcky. Nezpracovávejte žádné mechanické ani elektronické komponenty
kloubu přímo.
► Postupujte podle návodu k montáži a pořadí jednotlivých kroků (viz též strana 274).
► Používejte pouze šrouby M5 x 10, které jsou součástí dodávky

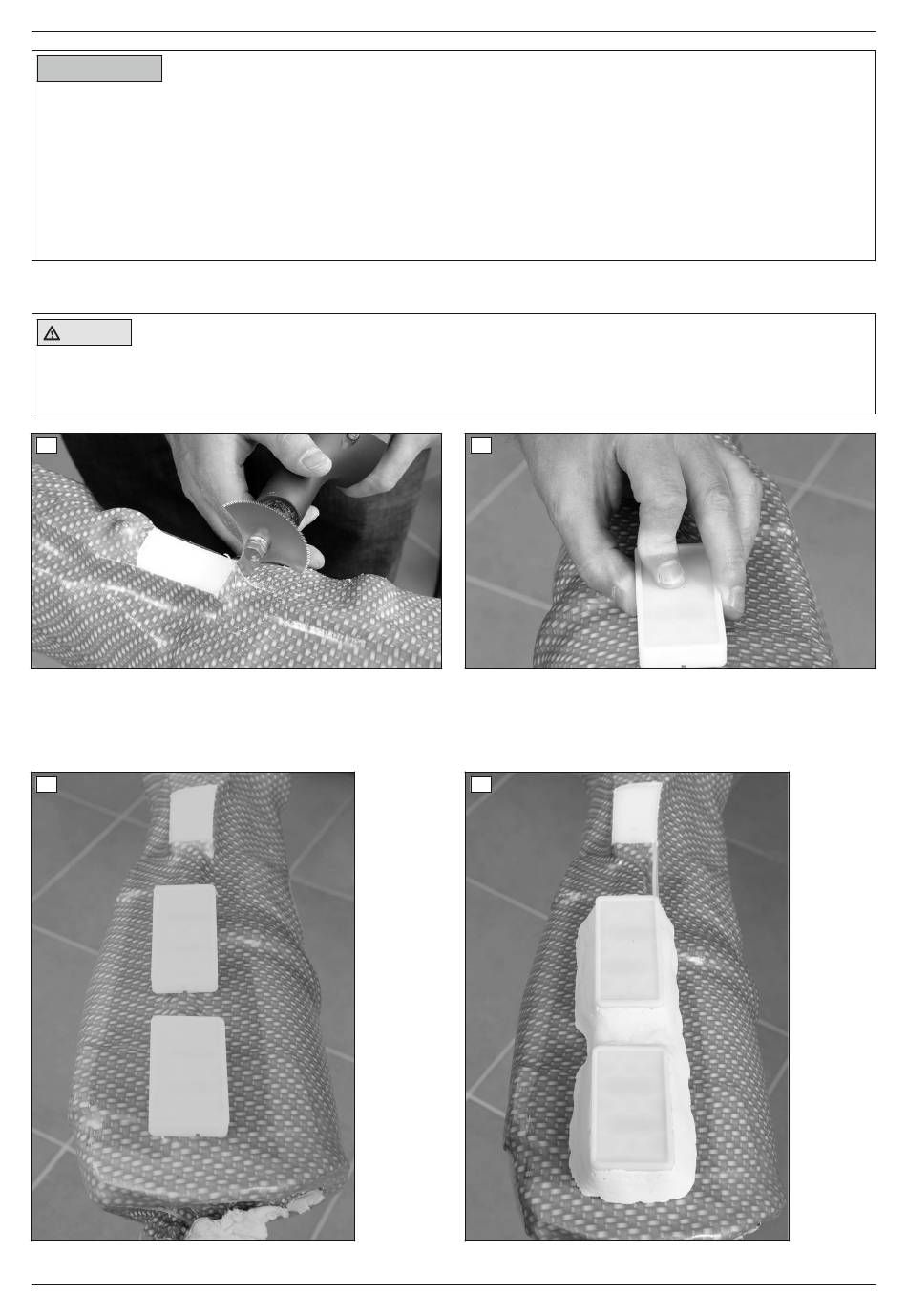

Opatrně vyfrézujte ve vedení kloubu kabelovou drážku (viz obr. 15 / viz obr. 16) a potom opět nasaďte laminační po­
můcku kolenního kloubu.
POZOR
Poškození v důsledku chybné montáže
Dbejte na to, aby při frézování nedošlo k vyfrézování vrubů do dlahy, poněvadž by se tím v dlaze vytvořilo místo po­
tenciálního lomu.
15
Změřte délku přiložených laminačních pomůcek kabelů:
• Laminační pomůcka pro kabel mezi kolenním kloubem a elektronikou (šířka 7 mm, viz obr. 17)
• Perlonové lanko kabelu od elektroniky k akumulátoru (viz obr. 18)
17
17B203=* E-MAG Active
16
18
Montážní návod
