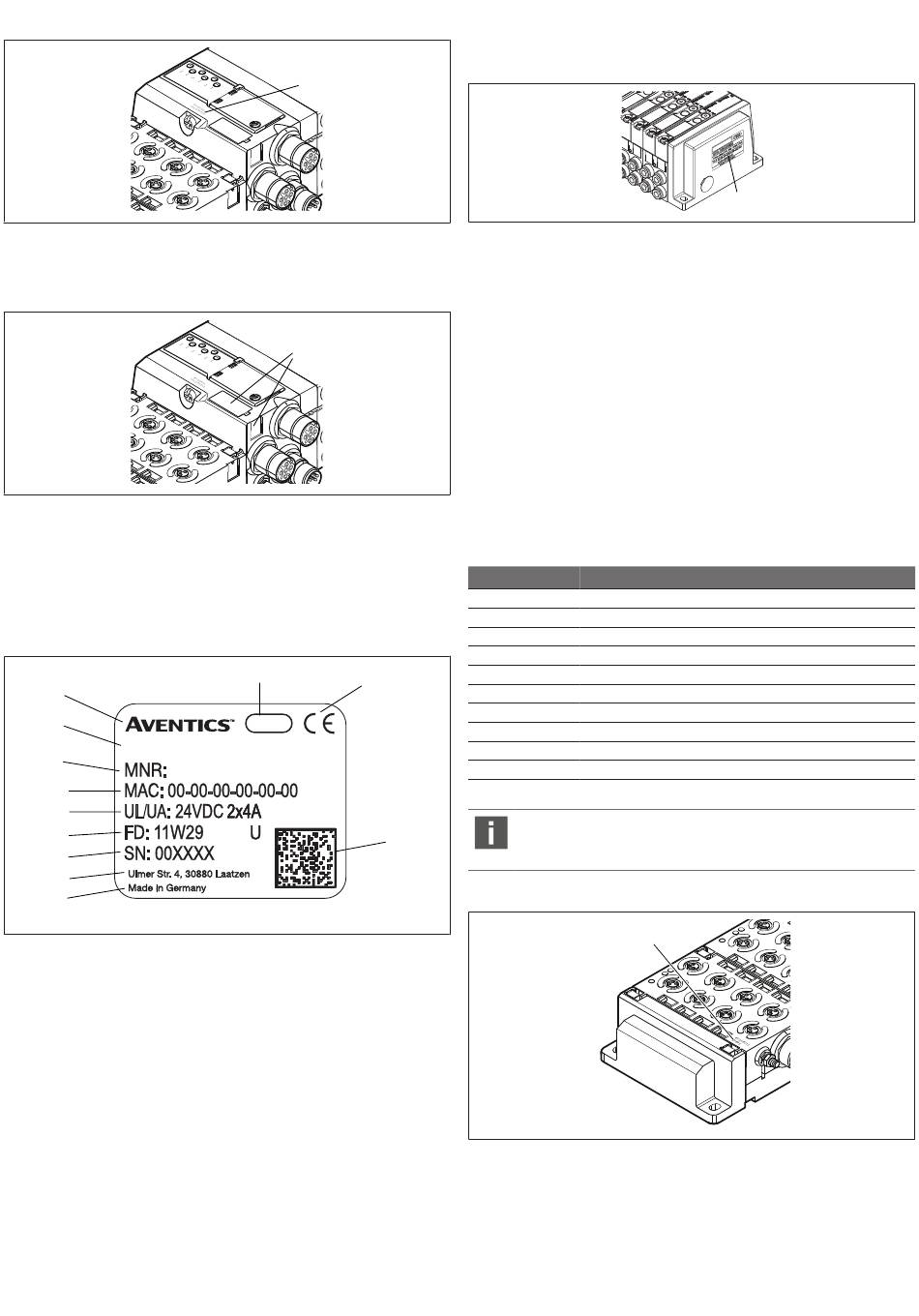

12.3.3 Código de identificación del acoplador de bus
El código de identificación (1) que se encuentra en la parte superior del acoplador
de bus de la serie AES para EtherCAT es AES-D-BC-ECAT o AES-D-BC-ECAT-GEN2 e
indica sus principales características.
12.3.4 Identificación de componente del acoplador de bus
Para poder identificar de forma inequívoca el acoplador de bus en la instalación
debe asignarle una identificación única. Para ello dispone de los dos campos para
identificación del componente (4) en la parte superior y en el frontal del acopla-
dor de bus.
Rotule los dos campos como esté previsto en su plano de la instalación.
u
12.3.5 Placa de características del acoplador de bus
La placa de características se encuentra en la parte posterior del acoplador de
bus. Contiene los siguientes datos:
47
48
AES-D-BC-XXXX
49
R4120XXXXX
50
51
52
53
54
55
Fig. 18: Placa de características del acoplador de bus
47 Logotipo
49 N.° de material
52 Fecha de fabricación en forma-
to FD: <AA>W<SS>
54 Dirección del fabricante
56 Código Datamatrix
58 Denominación interna de fábrica
AVENTICS™ EtherCAT | R412018142-BAL-001-AG | Español
1
4
58
57
7291
56
48 Serie
51 Alimentación de tensión
53 Número de serie
55 País del fabricante
57 Distintivo CE
12.4 Código de configuración PLC
12.4.1 Código de configuración PLC de la zona de válvulas
El código de configuración PLC para la zona de válvulas (59) está impreso en la
placa final derecha.
El código de configuración PLC reproduce el orden y el tipo de componentes eléc-
tricos mediante un código formado únicamente por cifras y letras. Se admiten ci-
fras, letras y guiones. Entre los diferentes caracteres no se utiliza ningún espacio
en blanco.
En general se aplican las reglas siguientes:
• Las cifras y las letras indican cuáles son los componentes eléctricos.
• Cada cifra se corresponde con una placa de controlador de válvula. El valor de
la cifra indica la cantidad de lugares de válvula de la placa.
• Las letras representan los módulos especiales que son relevantes para la confi-
guración PLC.
• El guión "–" representa una placa de alimentación neumática sin placa de su-
pervisión UA-OFF; no es relevante para la configuración PLC.
El orden de la secuencia comienza en el lado derecho del acoplador de bus y fina-
liza en el extremo derecho del sistema de válvulas.
Los elementos que se pueden representar en el código de configuración PLC se
recogen en la tabla 17.
Tab. 16: Elementos del código de configuración PLC para la zona de válvulas
Abreviatura Significado
2 Placa de controlador para 2 válvulas
3 Placa de controlador para 3 válvulas
4 Placa de controlador para 4 válvulas
– Placa de alimentación neumática
K Válvula reguladora de presión 8 bits, parametrizable
L Válvula reguladora de presión 8 bits
M Válvula reguladora de presión 16 bits, parametrizable
N Válvula reguladora de presión 16 bits
U Placa de alimentación eléctrica
W Placa de alimentación neumática con supervisión UA-OFF
Ejemplo de un código de configuración PLC: 423–4M4U43.
En el código de configuración PLC no se tienen en cuenta la placa
adaptadora ni la placa de alimentación eléctrica situadas al principio
del sistema de válvulas, ni la placa final derecha.
12.4.2 Código de configuración PLC de la zona E/S
60
El código de configuración PLC de la zona E/S (60) depende del módulo. Se en-
cuentra impreso en la parte superior de cada aparato.
El orden de los módulos E/S empieza en el acoplador de bus, en el lado izquierdo,
y finaliza en el extremo izquierdo de la zona E/S.
El código de configuración PLC contiene los datos siguientes:
• Cantidad de canales
