Åtdragningsmomentet för anslutningskontakterna och honkontakterna är
1,5 Nm +0,5.
Åtdragningsmomentet för muttern M4x0,7 (NV7) på jordskruven är 1,25 Nm
+0,25.

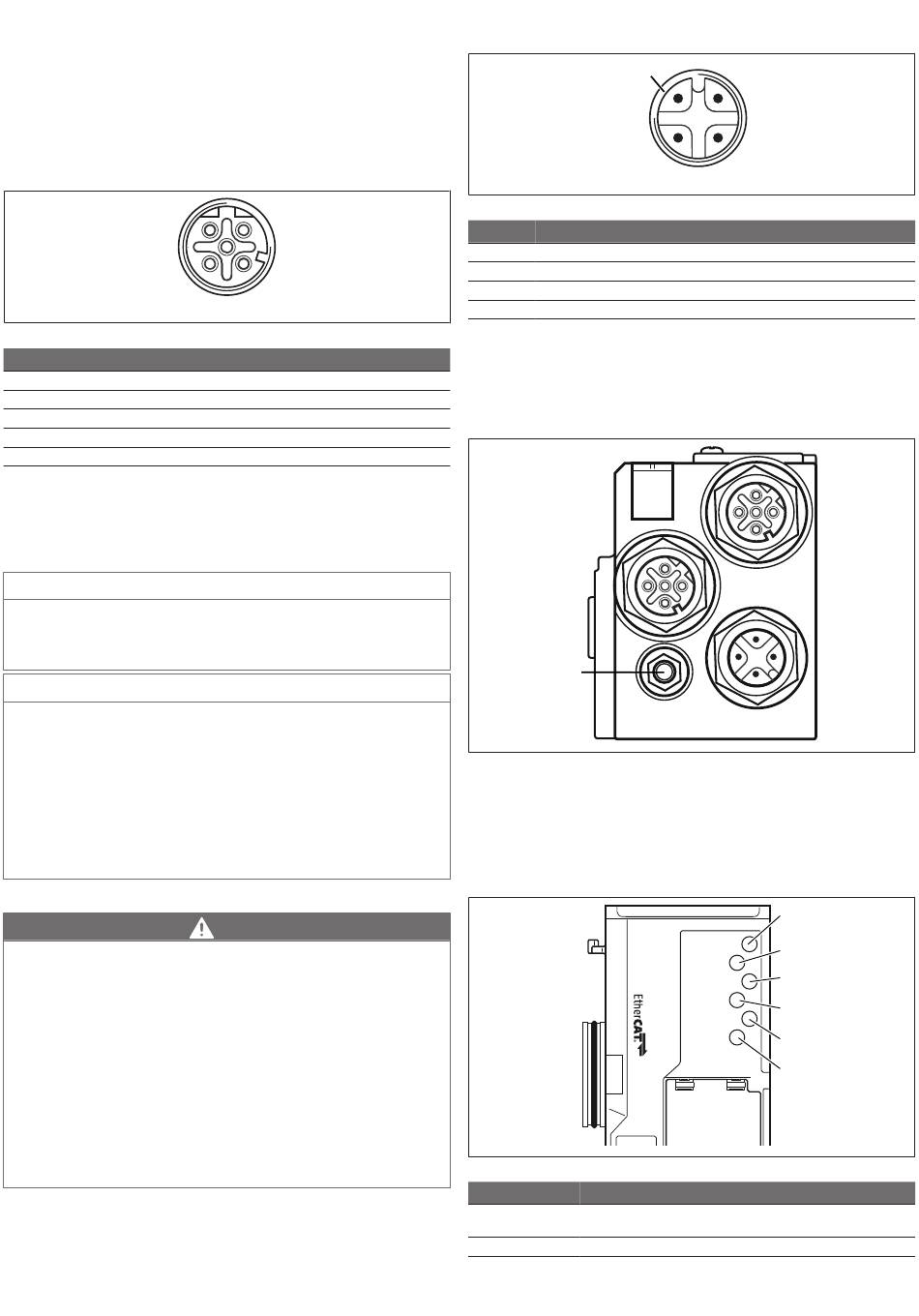

Fältbussanslutning
Fältbussanslutningarna IN (5) och OUT (6) är M12-honkontakter, 4-poliga, D-
kodade.
Fältbussanslutningarnas stiftskonfiguration framgår av tabell 4. Vyn visar
u
enhetens anslutningar.
Tab. 4: Stifttilldelning för fältbussanslutningar
Stift Honkontakt IN (5) och OUT (6)
Stift 1 TD+
Stift 2 RD+
Stift 3 TD–
Stift 4 RD–
Hus Funktionsjord
Du kan ansluta styrningen till antingen fältbussanslutning IN eller OUT. De båda
fältbussanslutningarna är likvärdiga. Vi rekommenderar dock att du vid alla
enheter ansluter EtherCAT IN-kontakten till den föregående komponentens
EtherCAT OUT-kontakt.
Fältbusskabel
Fara på grund av feltillverkade eller skadade kablar!
Fältbussnoden kan skadas.
Använd uteslutande skärmade och kontrollerade kablar.
u
Felaktig kabeldragning!
En felaktig eller bristfällig kabeldragning leder till felfunktion och skador på
nätverket.
1. Följ specifikationerna för EtherCAT.
2. Använd endast kablar som motsvarar specifikationerna för fältbussen och
ligger inom gränserna för hastighet och längd på anslutningen.
3. Montera kablar och hankontakter enligt monteringsanvisningen, för att
säkerställa skyddsklass och dragavlastning.
4. Se till att ingen ringtopologi uppstår utan en ringmaster.
Spänningsmatning
Elstöt på grund av felaktig nätdel!
Risk för personskador!
1. Använd endast denna spänningsmatning för fältbussnoden:
– 24-V-DC-SELV- eller PELV-strömkrets, båda med en DC-säkring, som kan
bryta en ström på 6,67 A inom max. 120 s, eller
– 24-V-DC-strömkrets motsvarande kraven på strömkrets med egensäkra
kretsar enligt avsnitt 9.4 i UL-standard UL 61010-1, tredje utgåvan, eller
– 24-V-DC-strömkrets motsvarande kraven på effektbegränsade
strömkällor enligt avsnitt 2.5 i UL-standard UL 60950-1, andra utgåvan,
eller
– 24-V-DC-strömkrets motsvarande kraven i NEC Class II enligt UL-standard
UL 1310.
2. Kontrollera, att nätdelens spänningsmatning alltid är mindre än 300 V AC
(fasledare - neutralledare).
Anslutningen för spänningsmatningen X1S (7) är en M12-hankontakt, 4-polig, A-
kodad.
AVENTICS™ EtherCAT | R412018142-BAL-001-AG | Svenska
1 2
4
3
IN/OUT
OBS!
OBS!
FARA
Spänningsmatningens stiftskonfiguration framgår av tabell 5. Vyn visar
u
enhetens anslutningar.
7
Tab. 5: Stiftskonfiguration för spänningsmatning
Stift Kontakt X1S
Stift 1 Spänningsmatning 24 V DC sensorer/elektronik (UL)
Stift 2 24-V-DC-utgångsspänning (UA)
Stift 3 Spänningsmatning 0 V DC sensorer/elektronik (UL)
Stift 4 0-V-DC-utgångsspänning (UA)
• Spänningstoleransen för elektronikspänning är 24 V DC ±25 %.
• Spänningstoleransen för utgångsspänningen är 24 V DC ±10 %.
• Maximal ström för båda spänningarna är 4 A.
• Spänningarna är galvaniskt separerade från varandra.
Anslutning funktionsjord
8
För att avleda EMC-störningar, anslut FE-anslutningen (8) på fältbussnoden till
u
funktionsjord via en ledning med låg impedans
. Ledningstvärsnittet måste vara dimensionerat för användningen.
4.1.2 LED
Fältbussnoden har 6 LED-lampor.
LED-lampornas funktioner beskrivs i nedanstående tabeller. För en utförlig
beskrivning av LED-lampor(se „LED-diagnostik på fältbussnod").
Tab. 6: LED-lampornas betydelse i normaldrift
Beteckning Funktion
UL (14) Övervakning av elektronikens
spänningsmatning
UA (15) Övervakning av utgångsspänningen
2 1
3 4
X1S
IN
OUT
X1S
14
UL
15
UA
16
IO/DIAG
RUN
17
L/A 1
L/A 2 18
19
Status i normaldrift
lyser grön
lyser grön
