(1) Ventilplats 1
(3) Ventilplats 3
20
Basplatta med 2 ventilplatser
22 Kretskort för ventildrivenheter för 2
ventilplatser
24 Kretskort för ventildrivenheter för 4
ventilplatser
Symbolerna för komponenterna i ventilområdet förklaras i (se
„Ventilområde").
Tilldelningen av ventilernas magnetspolar till bitsen är följande:
Tab. 8: Kretskort för ventildrivenheter för 2 ventilplatser
Bit 7 Bit 6
Utgångsbyt
e
Ventilbetec – –
kning
Spolbeteckn – –
ing
Tab. 9: Kretskort för ventildrivenheter för 3 ventilplatser
Bit 7 Bit 6
Utgångsbyt
e
Ventilbetec – – Ventil 3 Ventil 3 Ventil 2 Ventil 2 Ventil 1 Ventil 1
kning
Spolbeteckn – – Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14
ing
Tab. 10: Kretskort för ventildrivenheter för 4 ventilplatser
Utgångsbyt Bit 7 Bit 6
e
Ventilbetec Ventil 4 Ventil 4 Ventil 3 Ventil 3 Ventil 2 Ventil 2 Ventil 1 Ventil 1
kning
Spolbeteckn Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14
ing
1)
Bits markerade med "–" får inte användas och får värdet "0".
Tabellerna 8-10 visar ventiler som aktiverats på båda sidor. Hos en
enkelspolig ventil används endast spole 14 (bit 0, 2, 4 och 6).
6.2 Diagnosdata
I CoE-objektet 0x9000 kan gruppdiagnostiska bitar på maximalt 32 moduler på
ventilsidan läsas ut i byte 1–4. Bitpositionen motsvarar modulens nummer. Den
minst signifikanta biten (bit 0, byte 1) visar gruppdiagnosmeddelandet för den
första modulen till höger om bussmodulen. Bit 1, byte 1 är gruppdiagnosbiten för
den andra modulen. Upp till den mest signifikanta biten (bit 7, byte 4) som
indikerar gruppdiagnostisk bit för en möjlig 32:e modul.
6.3 Parameterdata
Ventildrivenhetens kretskort har inga parametrar. Parametrarna för
tryckregulatorn kan ändras i CoE-objekt 8000 byte 1–126 i PREOPERATIONAL-
status.
7 Datauppbyggnad för elektrisk matningsplatta
Den elektriska matningsplattan kopplar bort UA-spänningen som kommer från
vänster och leder spänningsmatningen, som matas via den extra M12-kontakten,
vidare åt höger. Alla andra signaler leds automatiskt vidare.
7.1 Processdata
Den elektriska matningsplattan har inga processdata.
7.2 Diagnosdata
Den elektriska matningsplattan skickar ett tillverkarspecifikt diagnosmeddelande
till fältbussnoden, som anger att den inmatade utgångsspänningen (UA) saknas
och att toleransgränsen på 21,6 V DC (24 V DC -10 % = UA-ON) har underskridits.
Fältbussnoden överför samlingsdiagnosbitar för de första 6 modulerna
(matningsmodul och UA-OFF), i ordningsföljd från vänster till höger, cykliskt till
styrsystemet status PDO 0X1AFF i bit 11-16. Samtidigt sätts bit 24 "diagnosbit
AVENTICS™ EtherCAT | R412018142-BAL-001-AG | Svenska
(2) Ventilplats 2
(4) Ventilplats 4
21
Basplatta med 3 ventilplatser
23 Kretskort för ventildrivenheter för 3
ventilplatser
1)
Bit 5 Bit 4 Bit 3 Bit 2
– – Ventil 2 Ventil 2 Ventil 1 Ventil 1
– – Spole 12 Spole 14 Spole 12 Spole 14
1)
Bit 5 Bit 4 Bit 3 Bit 2
Bit 5 Bit 4 Bit 3 Bit 2
ventil-modul-sida. Dessutom kan samlingsdiagnosbitar för ytterligare
matningsmoduler utläsas i acycliska CoE-objekt 0x9000.
7.3 Parameterdata
Den elektriska matningsplattan har inga parametrar.
8 Datauppbyggnad för matningsplatta med separat
elektrisk spänningsmatning med UA-OFF-
övervakningskretskort
Det elektriska UA-OFF-övervakningskretskortet leder vidare alla signaler inkl.
matningsspänningen. UA-OFF-övervakningskretskortet registrerar om UA-
Bit 1 Bit 0
spänningen underskrider UA-OFF-värdet.
8.1 Processdata
Det elektriska UA-OFF-övervakningskretskortet har inga processdata.
8.2 Diagnosdata
Bit 1 Bit 0
Det elektriska UA-OFF-övervakningskretskortet sänder ett tillverkarspecifikt
diagnosmeddelande till fältbussnoden, som anger att utgångsspänningen (UA)
har underskridits (UA < UA-OFF).
Fältbussnoden överför samlingsdiagnosbitar för de första 6 modulerna
(matningsmodul och UA-OFF), i ordningsföljd från vänster till höger, cykliskt till
styrsystemet status PDO 0X1AFF i bit 11-16. Samtidigt fastställs bit 24
"diagnosbit ventil-modul-sida. Dessutom kan samlingsdiagnosbitar för
ytterligare matningsmoduler utläsas i acycliska CoE-objekt 0x9000.
Bit 1 Bit 0
8.3 Parameterdata
Det elektriska UA-OFF-övervakningskretskortet har inga parametrar.
9 Förinställningar i fältbussnoden
Konfigurationsfel!
Ett felaktigt konfigurerat ventilsystem kan leda till felfunktioner i hela systemet
och skada det.
1. Därför får konfigurationen endast genomföras av en fackman i elektronik
(se „Personalens kvalifikationer").
2. Beakta anvisningarna från driftansvarig samt eventuella begränsningar som
beror på hela systemet.
3. Beakta även dokumentationen för PLC-konfigurationsprogrammet.
Vid fältbussnoder i serien AES för EtherCAT behöver man inte göra några
förinställningar med hjälp av PLC-konfigurationsprogrammet.

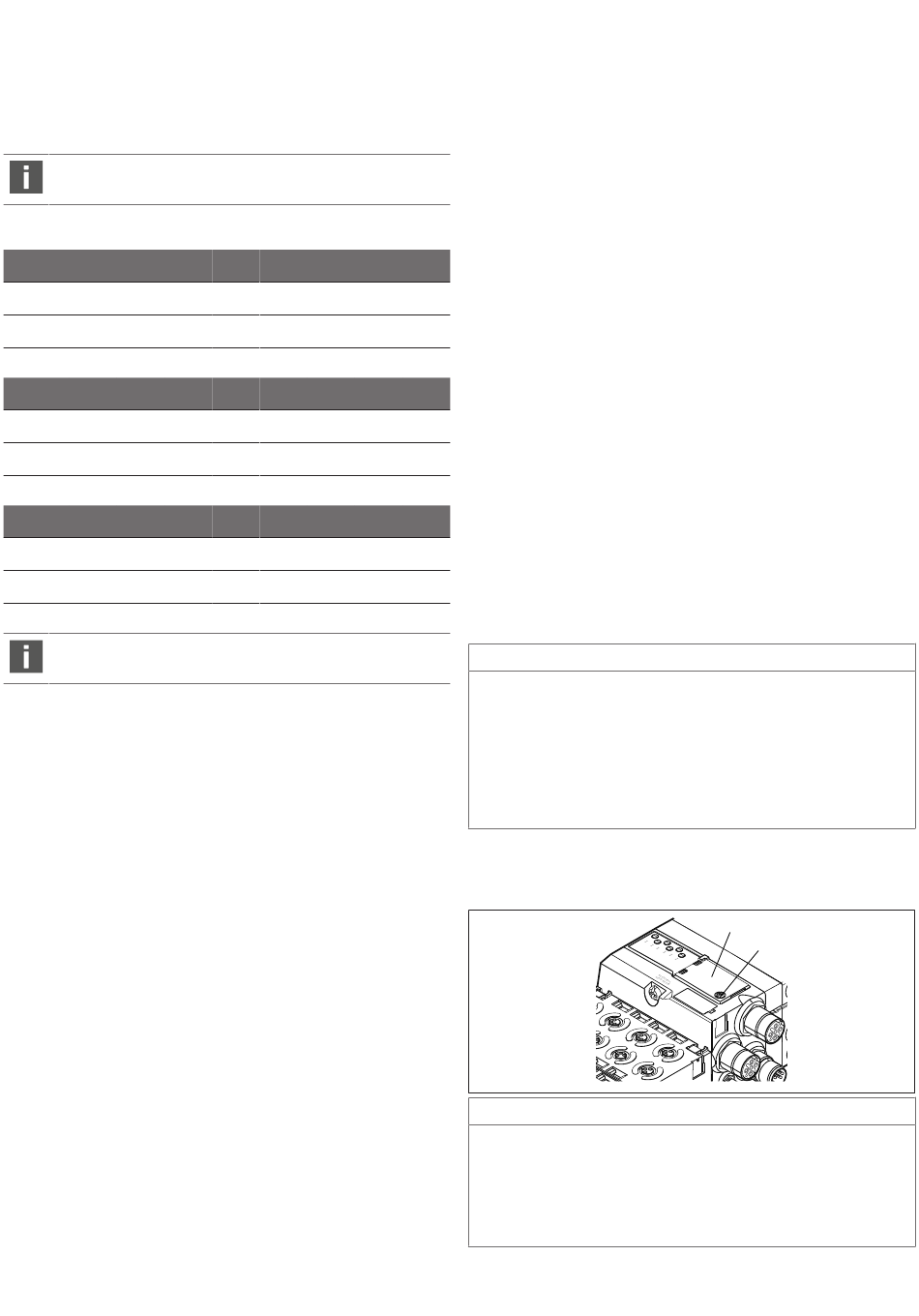

9.1 Öppna och stänga inspektionsfönstret
Defekt eller felaktigt sittande tätning!
Vatten kan tränga in i enheten. Skyddsklassen IP65 kan inte längre garanteras.
1. Kontrollera att tätningen under inspektionsfönstret (3) är intakt och sitter
korrekt.
2. Kontrollera att skruven (25) är fäst med korrekt åtdragningsmoment
(0,2 Nm).
OBS!
3
25
OBS!
114
