• efter en pneumatisk matningsplatta (A)
• efter ett kretskort med drivelektronik för ventiler (B)
• i slutet av en sektion (C)
• i slutet av ventilsystemet (D)
För att underlätta dokumentationen och konfigurationen
rekommenderar vi att ventilsystemet byggs ut i högra änden (D).
12.5.3 Ej tillåtna konfigurationer
I figur 22 visas vilka konfigurationer som inte är tillåtna. Du får inte:
• separera "inom" ett kretskort med drivelektronik för 4 eller 3 ventiler
• montera fler än 64 ventiler (128 magnetspolar)
• montera fler än 8 AV-EP
• använda fler än 32 elkomponenter.
Vissa konfigurerade komponenter har flera funktioner och räknas därför som
flera elektriska komponenter.
Tab. 20: Antal elektriska komponenter per modul
Konfigurerade komponenter
Kretskort med drivenhet för 2 ventiler
Kretskort med drivenhet för 3 ventiler
Kretskort med drivenhet för 4 ventiler
Tryckregulatorer
Elektrisk matningsplatta
UA-OFF-övervakningskretskort
AES-
D-BC-
ECAT
UA
P
AES-
D-BC-
ECAT
UA

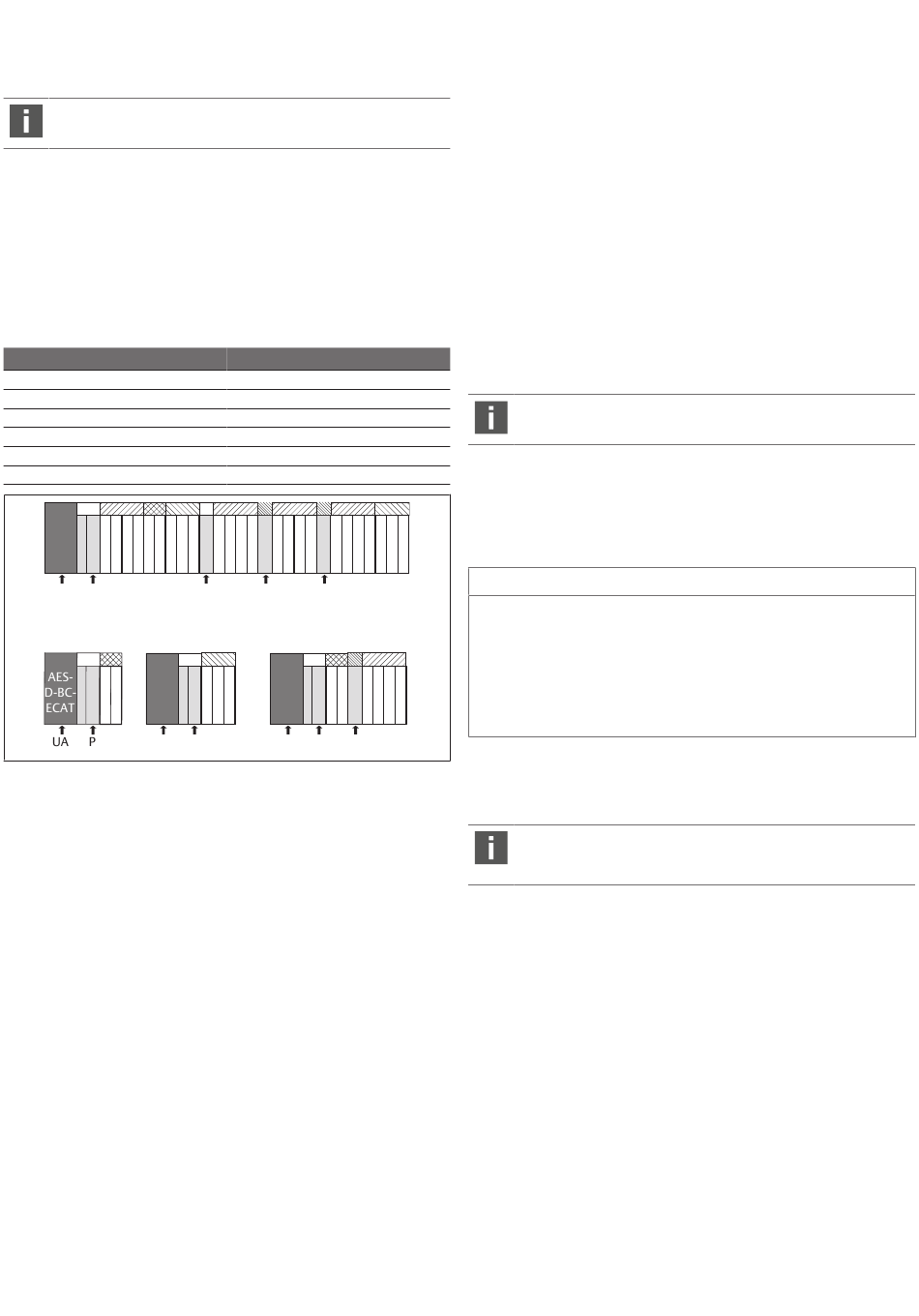

Bild 21: Exempel på ej tillåtna konfigurationer
12.5.4 Kontrollera ombyggnaden av ventilområdet
Kontrollera med hjälp av checklistan om du följt alla regler vid ombyggnaden
u
av ventilenheten.
• Har du monterat minst 4 ventilplatser efter den första pneumatiska
matningsplattan?
• Har du monterat högst 64 ventilplatser?
• Har du monterat 32 eller färre antal elkomponenter? Observera att en AV-EP-
tryckregulator motsvarar tre elektriska komponenter.
• Har du monterat minst två ventilplatser efter en pneumatisk eller elektrisk
matningsplatta som bildar en ny sektion?
• Har du alltid monterat kretskorten för ventildrivenheterna så att de passar
basplattornas gränser, dvs.
– en dubbel basplatta har monterats med kretskort för 2 ventiler,
– två dubbla basplattor har monterats med kretskort för 4 ventiler,
– en basplatta med 3 ventilplatser har monterats med kretskort för 3
ventiler?
• Har du monterat 8 eller färre antal AV-EP?
Om du har svarat "Ja" på alla frågor kan du gå vidare med att dokumentera och
konfigurera ventilsystemet.
AVENTICS™ EtherCAT | R412018142-BAL-001-AG | Svenska
Antal elektriska komponenter
1
1
1
3
1
1
P
UA
UA
AES-
D-BC-
ECAT
P
UA
P
UA
12.5.5 Dokumentera ombyggnaden
PLC-konfigurationsnyckel
Efter en ombyggnad gäller inte längre PLC-konfigurationsnyckeln som står på
höger ändplatta.
1. Ändra PLC-konfigurationsnyckeln eller klistra över den och skriv en ny på
ändplattan.
2. Dokumentera alltid alla ändringar i din konfiguration.
Serienummer
Efter en ombyggnad gäller inte längre materialnumret (MNR) som står på höger
ändplatta.
Markera materialnumret så att det syns att enheten inte längre motsvarar den
u
ursprungliga leveransen.
12.6 Ombyggnad av I/O-området
12.6.1 Tillåtna konfigurationer
Max tio I/O-moduler får anslutas till fältbussnoden.
Mer information om ombyggnad av I/O-området finns i systembeskrivningen för
respektive I/O-modul.
Vi rekommenderar att ventilsystemet byggs ut med I/O-moduler i
vänster ände.
12.6.2 Dokumentera ombyggnaden
PLC-konfigurationsnyckeln står tryckt på modulens ovansida.
Dokumentera alltid alla ändringar i din konfiguration.
u

12.7 Ny PLC-konfiguration av ventilsystemet

Konfigurationsfel!
Ett felaktigt konfigurerat ventilsystem kan leda till felfunktioner i hela systemet
och skada det.
1. Därför får konfigurationen endast genomföras av en fackman i elektronik!
2. Beakta anvisningarna från driftansvarig samt eventuella begränsningar som
beror på hela systemet.
3. Beakta även dokumentationen för konfigurationsprogrammet.
När ventilsystemet har byggts om måste de nya komponenterna konfigureras i
PLC:n. Komponenter som fortfarande finns kvar på sin ursprungliga kontaktplats
(M1-slot) identifieras och behöver inte konfigureras om. Om datalängden på
ventilmodulsidan efter ombyggnaden överskrider 4 byte, måste "4-byte-
ventilmodulen" i konfigurationen ersättas med en "32-byte-ventilmodul".
Om du har bytt ut komponenterna utan att ändra deras ordningsföljd
eller antal behöver ventilsystemet inte konfigureras om. Alla
komponenter kommer då att identifieras av styrningen.
För PLC-konfigurationen (se „PLC-konfiguration av ventilsystemet AV").
u
13 Felsökning och åtgärder
13.1 Tillvägagångssätt vid felsökning
1. Arbeta systematiskt och målinriktat även under tidspress.
2. En godtycklig, ogenomtänkt demontering och ändring av inställda värden kan
i värsta fall leda till att den ursprungliga orsaken till felet inte kan fastställas.
3. Skaffa dig en överblick över hur produkten fungerar i kombination med hela
anläggningen.
4. Försök att ta reda på om produkten fungerade som det var tänkt i
anläggningen innan felet uppstod.
5. Försök att registrera ändringar i hela systemet där produkten är installerad:
- Har användningsvillkoren eller produktens tillämpningsområde ändrats?
- Har förändringar (exempelvis anpassningar) eller reparationer på hela
systemet (maskin/anläggning, elektrisk, styrsystem) utförts på produkten?
Om ja: vilka?
- Har produkten eller maskinen använts som avsett?
- Hur visar sig felet?
OBS!
122
